Информация за продукта
This Machine is a new CNC bending machine launched by RAYMAX in 2020, and is suitable for manufacturers with high precision and cost performance requirements. The machine is our most popular model by volume anda true workhorse, which is constructed of high quality parts and offers serious reliability. Y1 & Y2 Synchronization technology ensure high approach, bend and return speeds. It`s bending length capability and pressure range can be customized to meet various producing requirements.
Научен дизайн
1, Синхронно движение на осите Y1 и Y2, всяка от които се контролира от независим цилиндър
2, Възможност за добавяне на опции и надстройки на конфигурацията, на по-късен етап
Природосъобразно
Нисък шум по време на изчакване и бързо надолу (по-малко от 25 децибела), натискане и връщане, тъй като налягането в хидравличната система е управлението на затворената верига на главния серво мотор. Консумацията на енергия е по-ниска от обикновената машина с 60% чрез използване на серво мотор.
Стабилна и издръжлива работа на тялото на машината
1, Интегрирана заварка на рамката на машината.
2,Рамката на машината, образувана от CNC триизмерния обработващ център в един процес, който осигурява успоредността и вертикалността на всяка монтажна повърхност.
3, ламиниране на вътрешно напрежение чрез темпериране.
4,Пръскане за премахване на ръжда и обработка против ръжда.

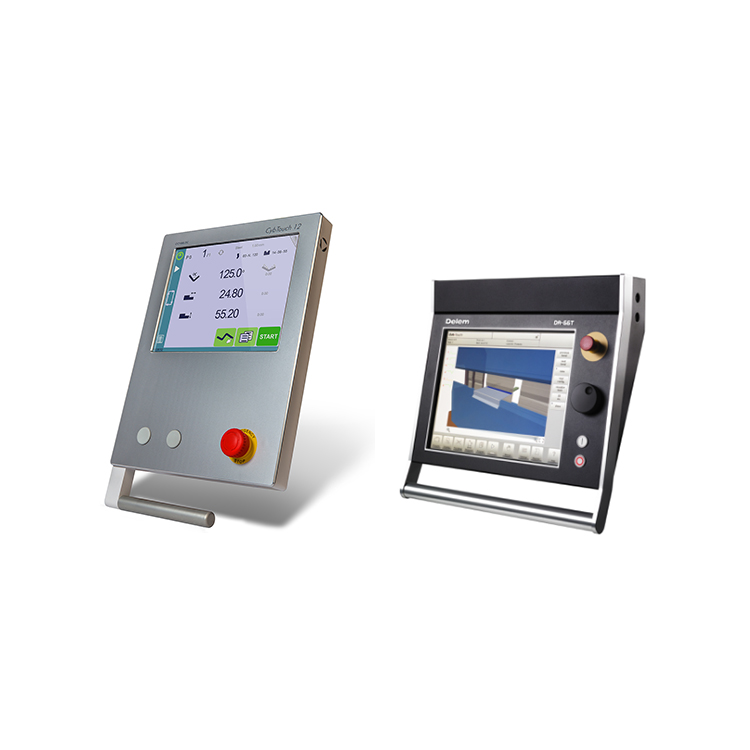

1. Система за управление: DA52s (опция Cybelec CT8 от Швейцария)
Бързо програмиране на една страница
• Навигация с бързи клавиши
•7” VGA цветен TFT
• До 4 оси (Y1, Y2 и 2 спомагателни оси)
•Контрол на коронясването
•Библиотека с инструменти/материали/продукти
•USB, периферен интерфейс
•The basic machine control functions are Y1 Y2 X R -axis.
• Усъвършенствани алгоритми за управление на Y-ос за затворени и отворени клапани
Допълнителна система за управление:
(DA66T DA69T / Cybelec CT8 CT12 от Швейцария)
Опционална ос (3 1/4 1/6 1/8 1)

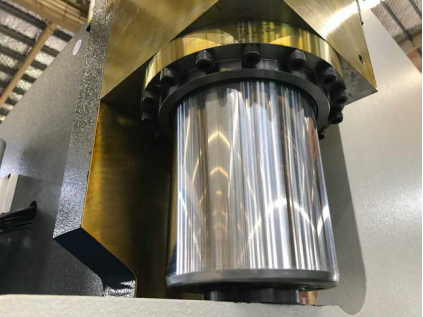

2. Цилиндър
Като китайска първокласна марка, той има експлоатационен живот над 10 години

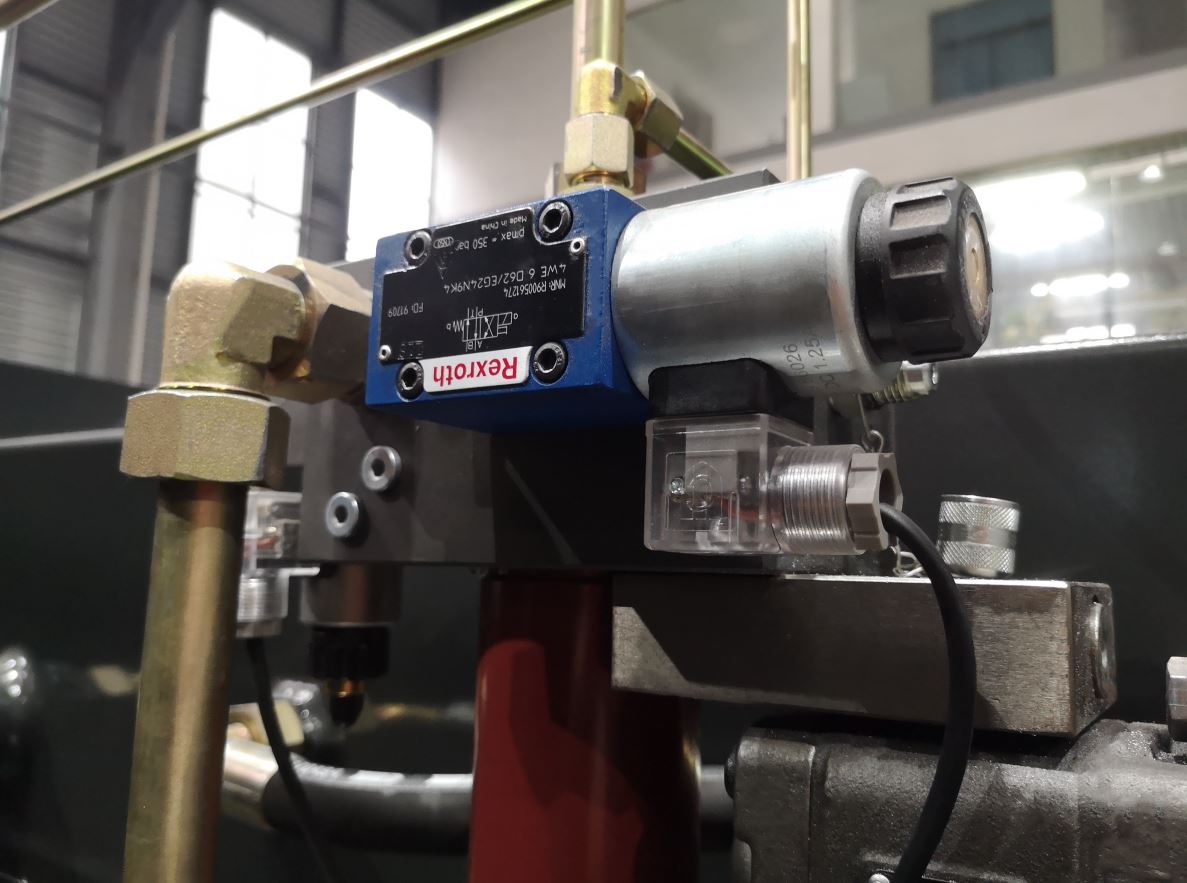

3. Пропорционален вентил
Пропорционалният вентил прецизно регулира движенията на осите Y1 Y2

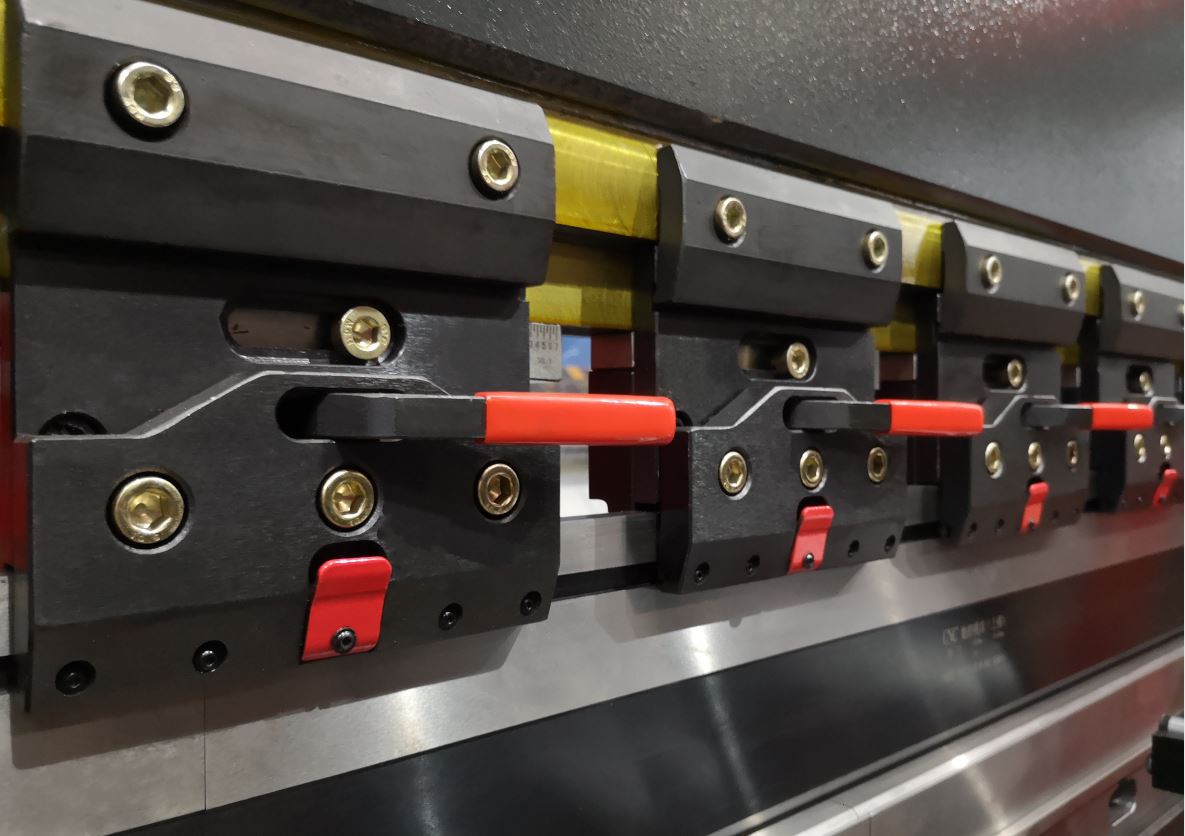

4. Бърз клип
Бърза смяна на инструмента благодарение на вертикалната настройка, за намаляване на времето за настройка

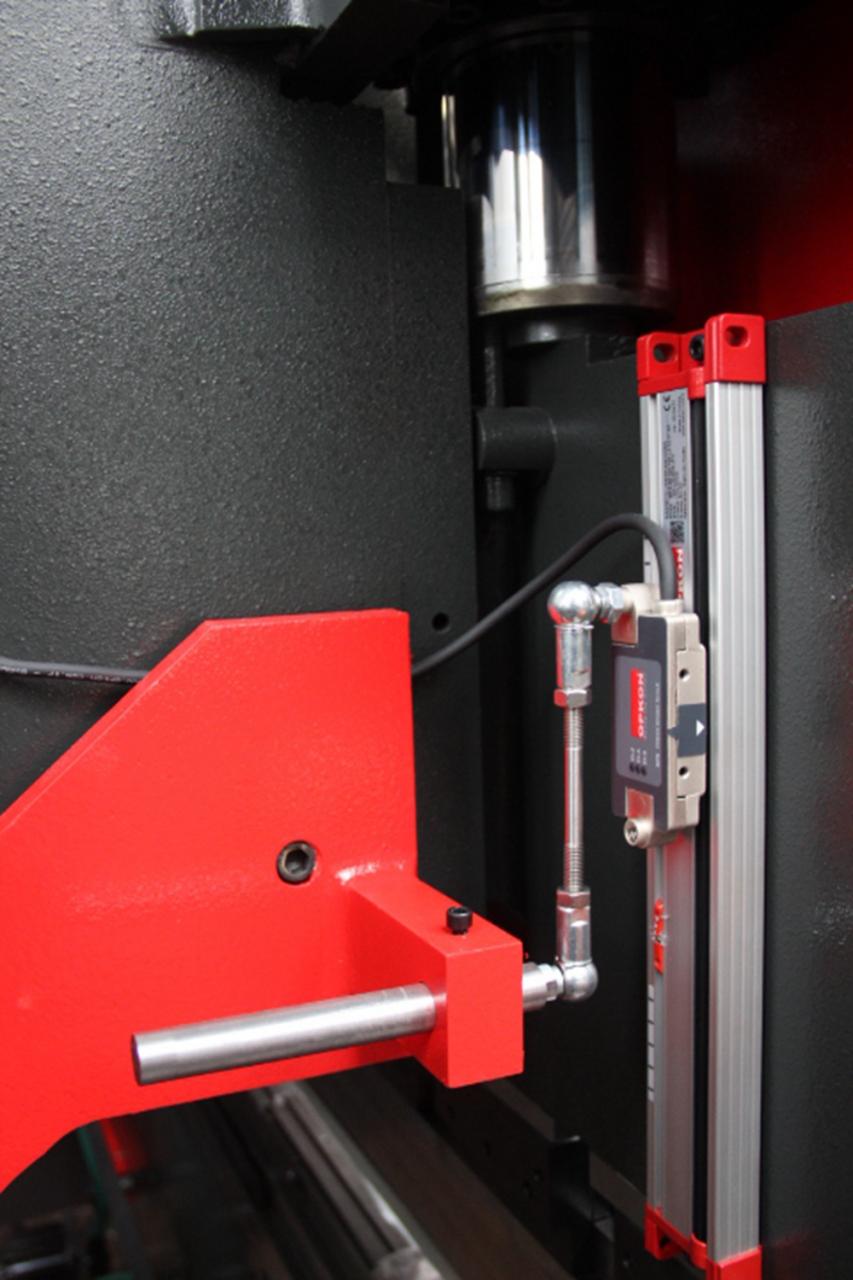

5. Решетъчната линийка осигурява прецизно позициониране
Optic linear guide system is fixed to the machine bed by separated arm. By this solution, all yaw values are able to record to adjust your bindings sensitivities & repeatability.

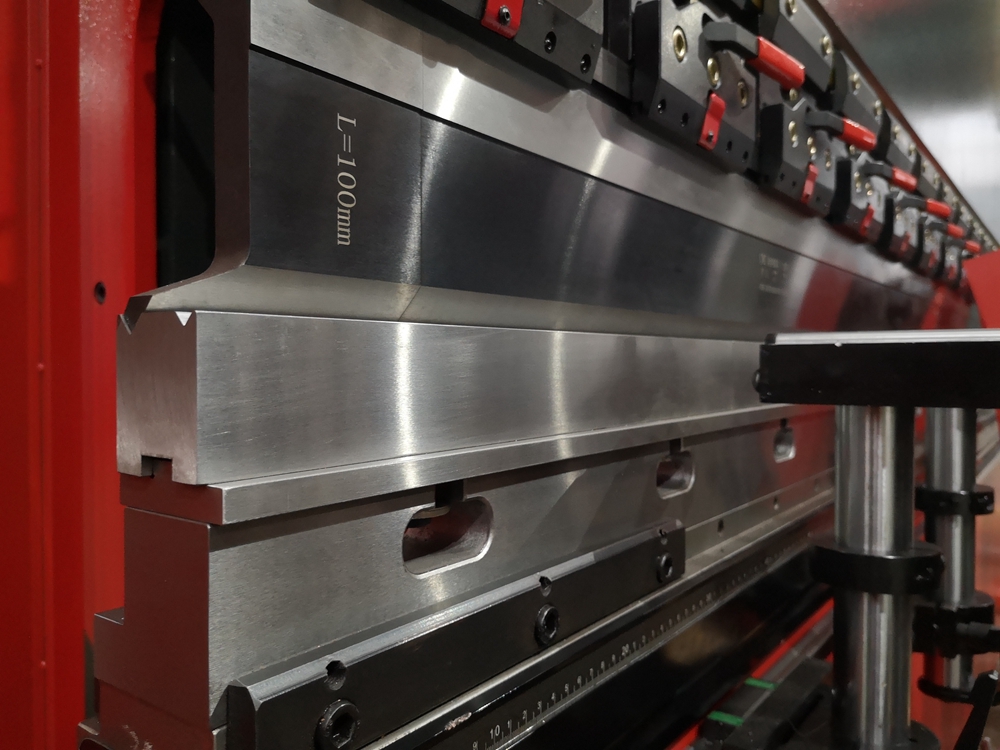

6. CNC матрица(Golin)
CNC концентрична форма,Многофункционална, лесна за смяна на страните
7. Система за автоматично корониране
Изравнена компенсация, перфектен ъгъл на огъване Контрол от CNC система за управление DA52s

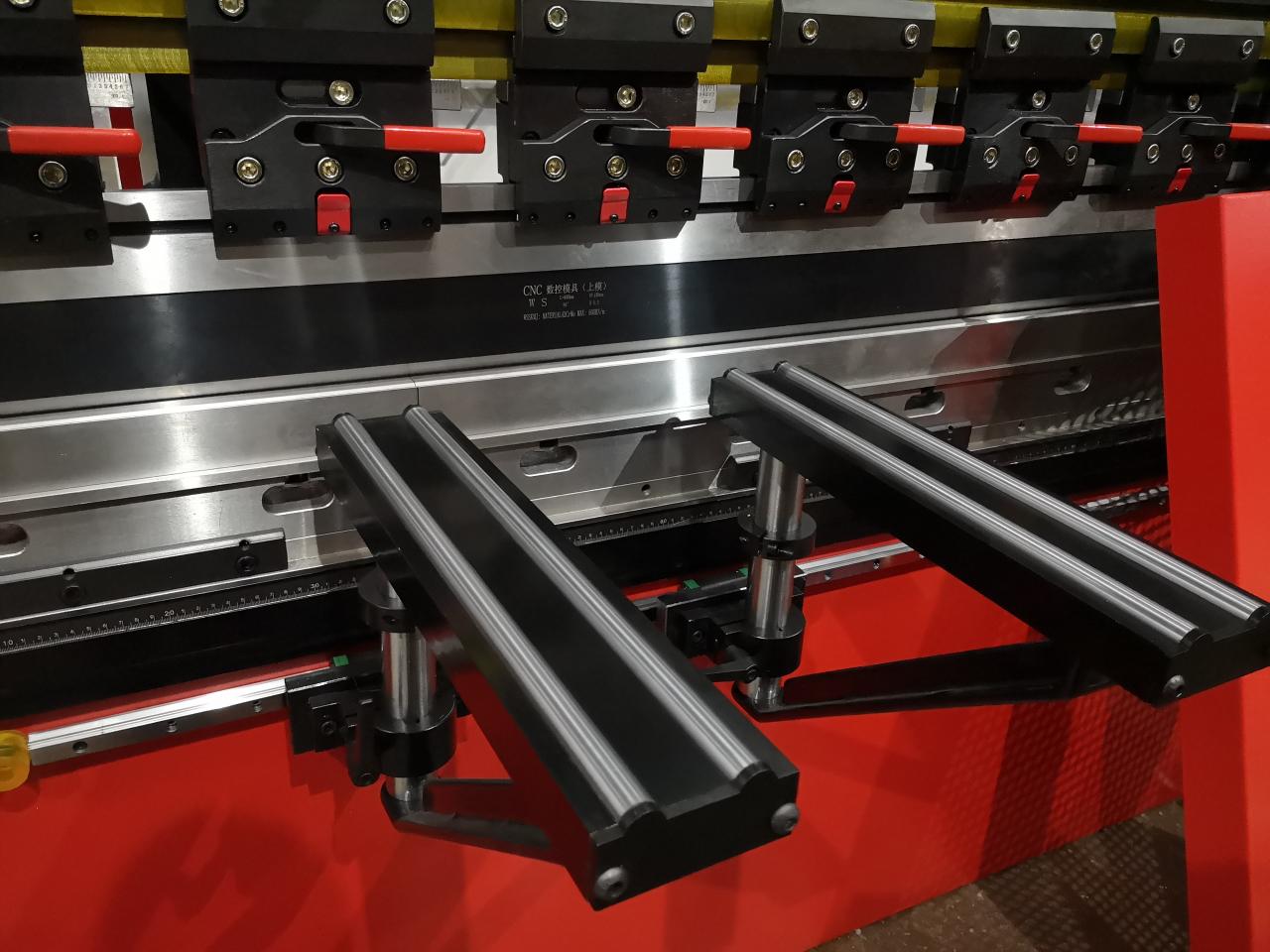

8. Поддържащо рамо
Ергономичните опорни скоби и LED осветлението на работната зона служат за максимално улесняване на работата ви

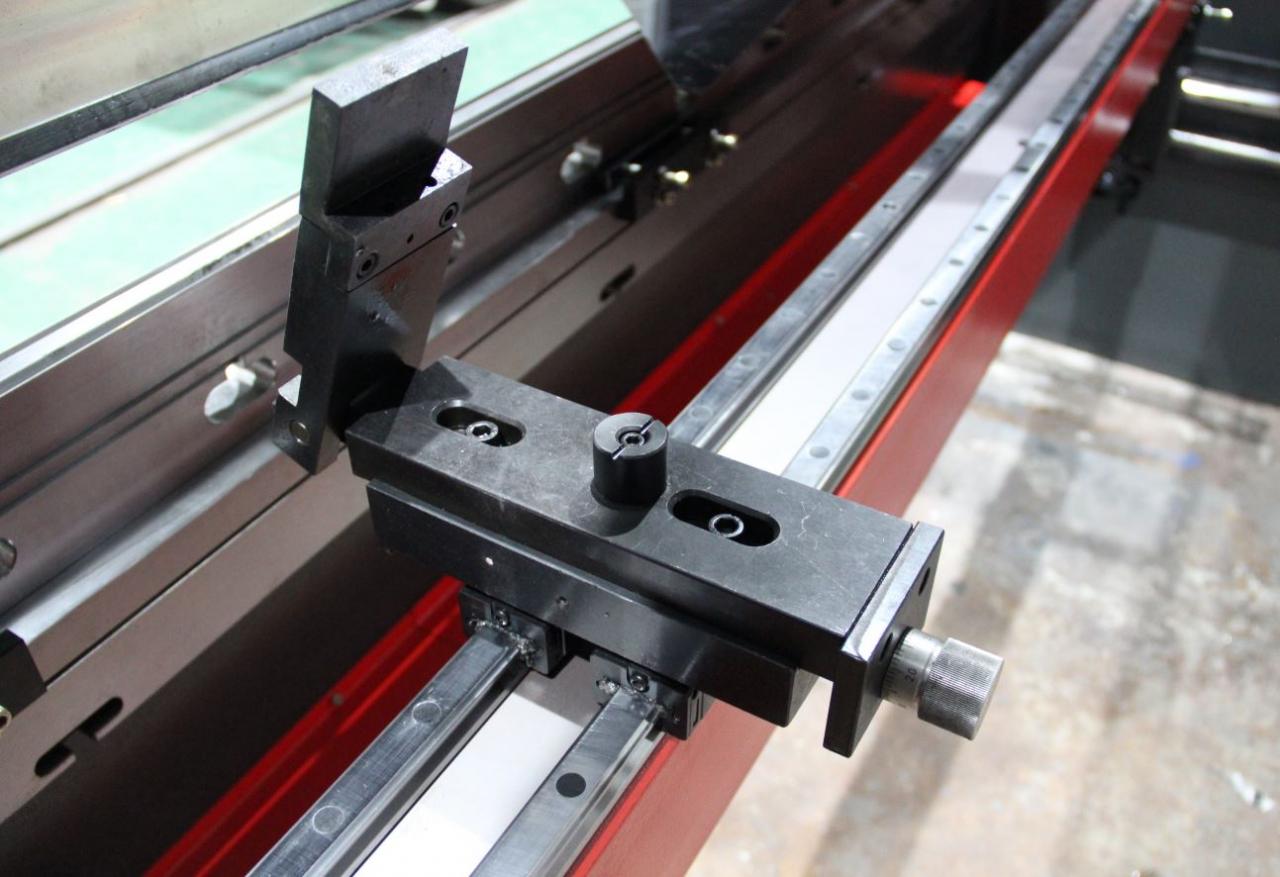

9. Двойни линейни водачи и интегрирана опорна греда
За подобряване на точността на движение на пръстите
10. Сферичен винт и линеен водач
Динамични задни габарити и високоскоростна ос благодарение на сачмен винт и линеен водач за подобряване на точността на движение на задния габарит

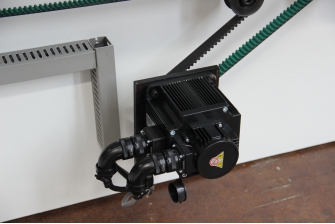

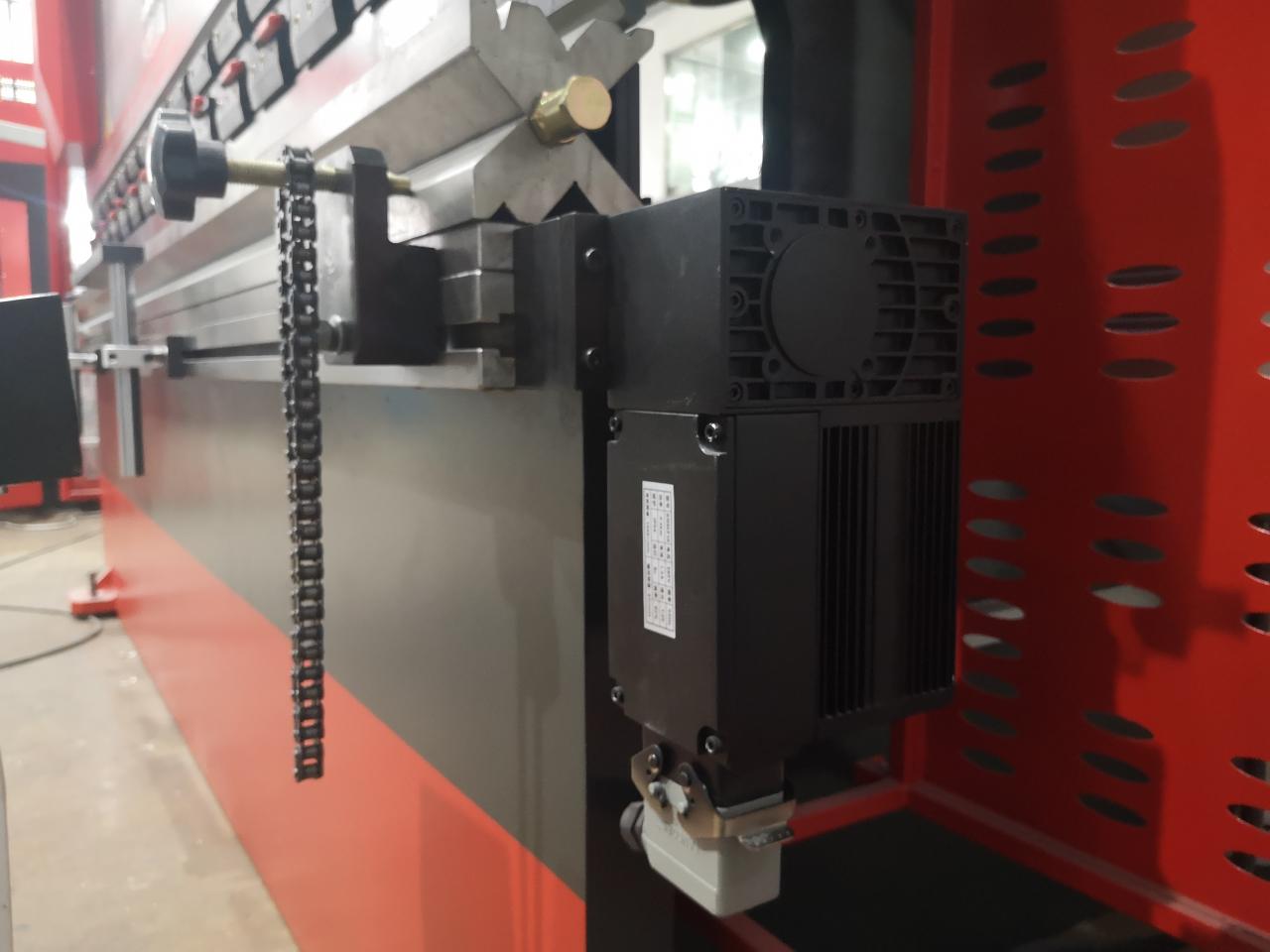

11. Серво мотор
Серво задвижване X и Y aixs позициониране за увеличаване на скоростта и точността.

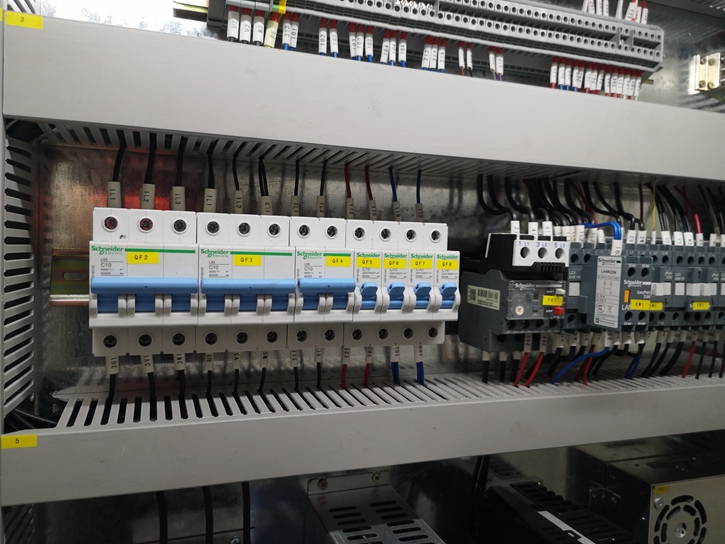

12. Основни електрически компоненти
Избор на международни марки, стабилна и дълготрайна производителност.

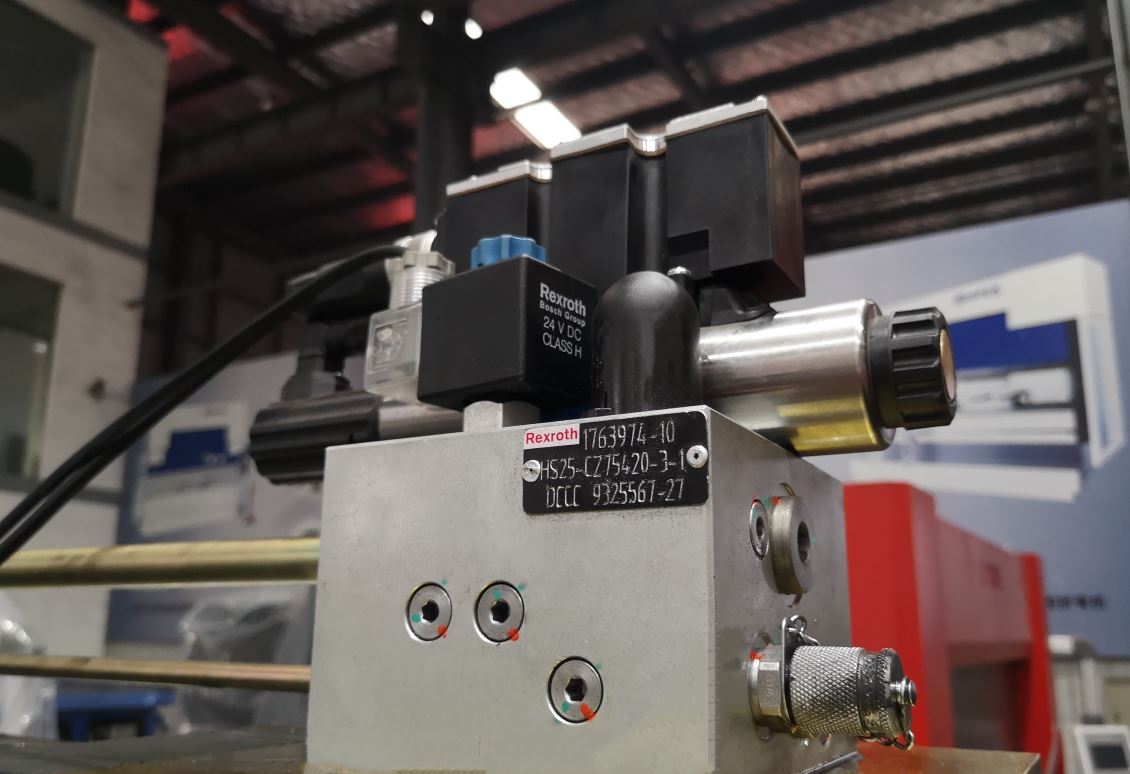

13. Хидравличен клапан
Избор на международни марки, стабилна и дълготрайна производителност.

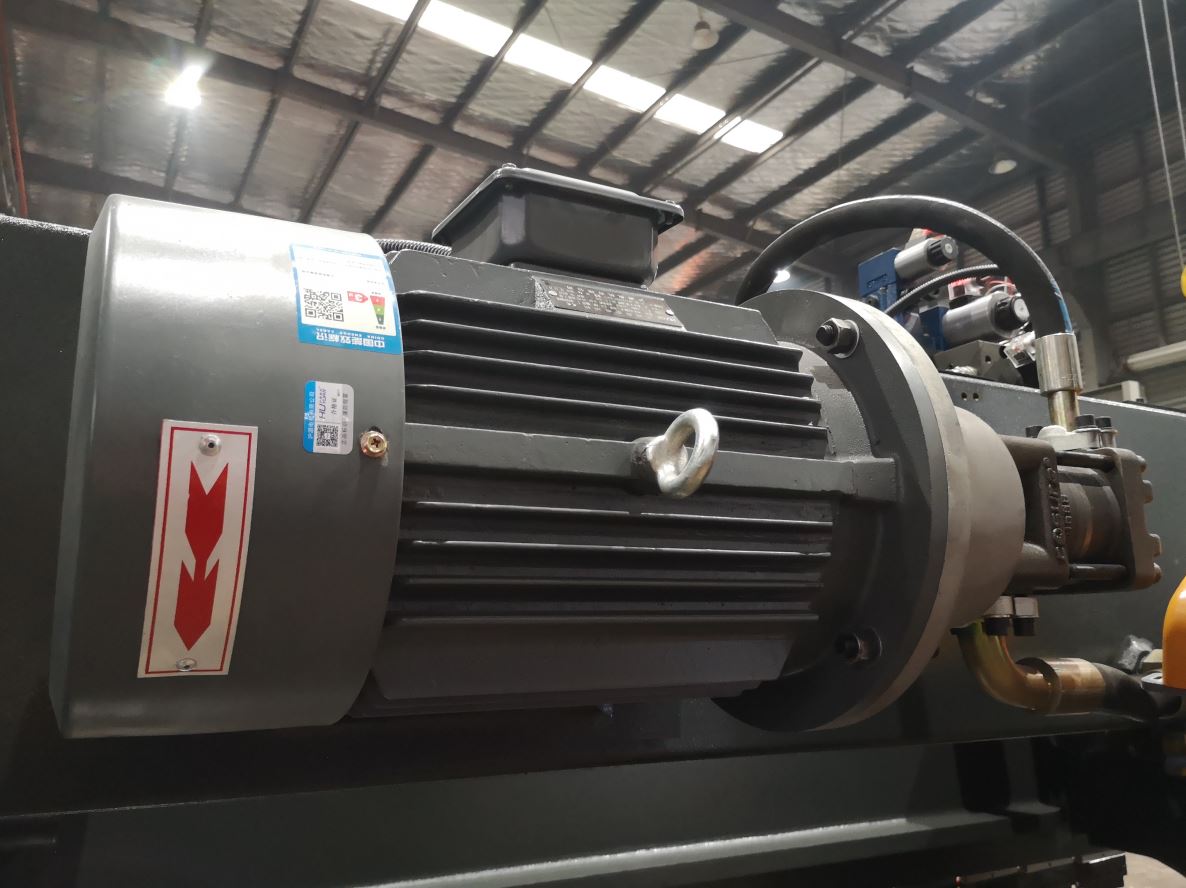

14. Главен двигател(Siemens от немски) маслена помпа(Sunny от Америка)
Избор на международни марки, стабилна и дълготрайна производителност.

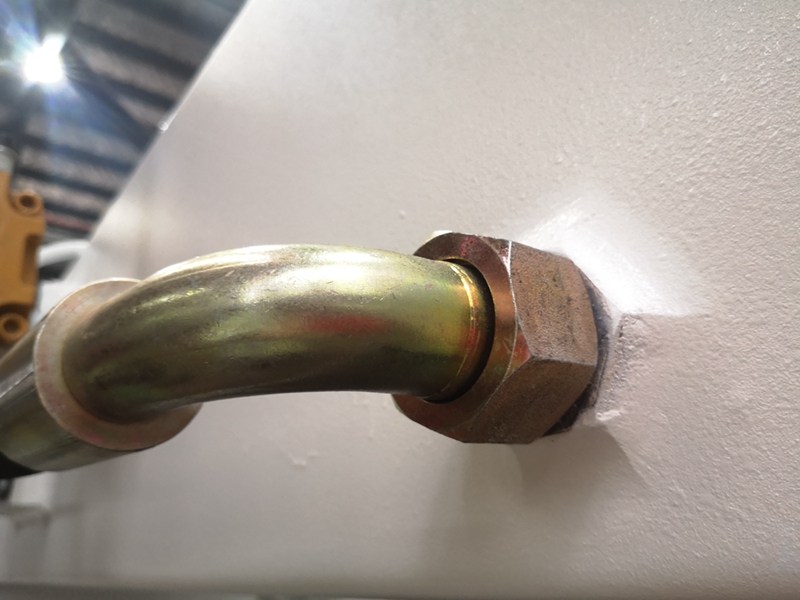

15. Тръбна връзка (EMB от немски)
За да избегнете изтичане на масло, лесно за ремонт

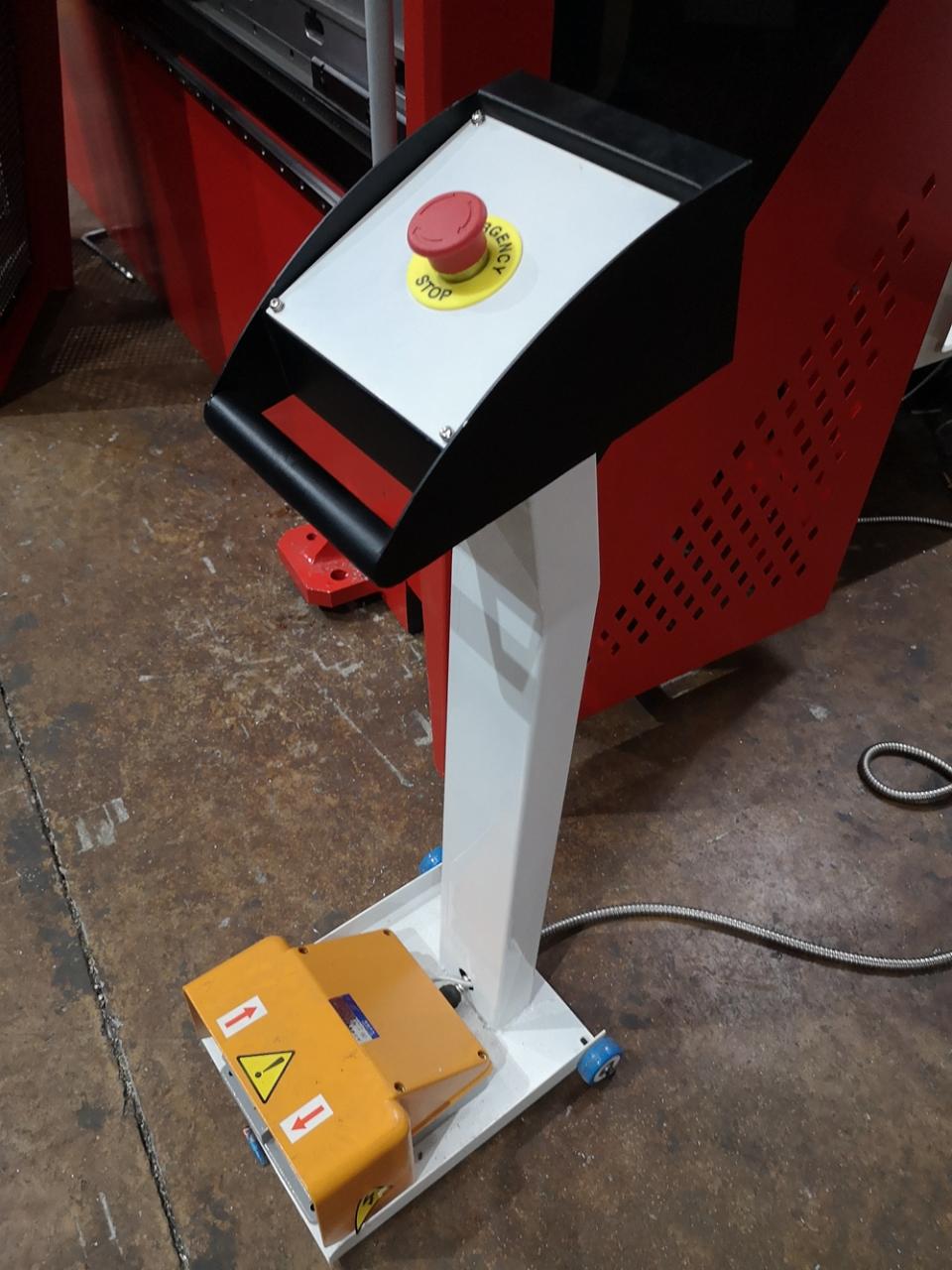

16. Електрически компоненти на крачния превключвател(Schneider от Франция)

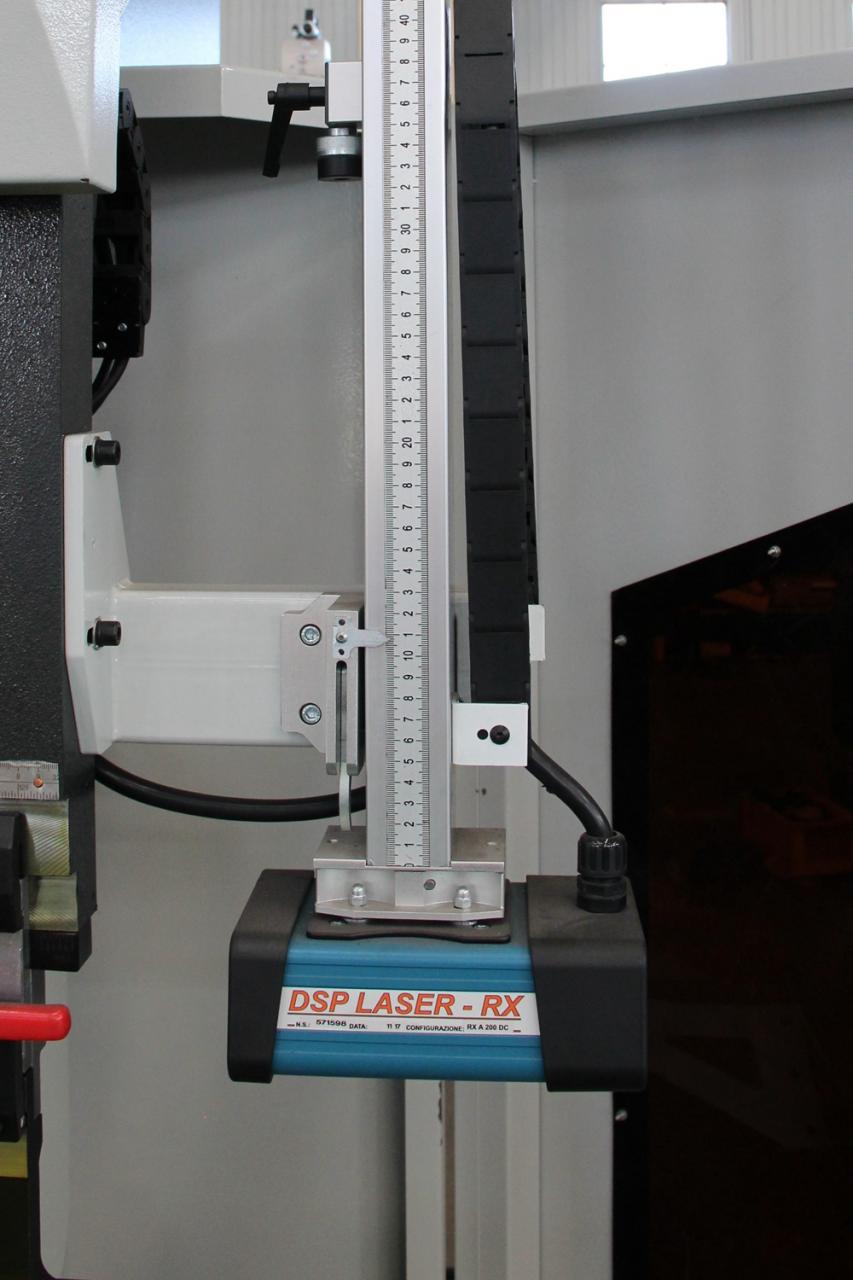

17. DSP Laser Safe (По избор)
Ножът спира, когато препятствие бъде открито от лазера.
Технически параметри
Модел | Разстояние между полюсите (mm) | Дълбочина на гърлото (mm) | Ход на плъзгача (mm) | Максимална височина (mm) | Мощност (kw) | Тегло (кг) | Размер (mm) |
40T/2200 | 1850 | 230 | 80 | 320 | 4 | 2750 | 2200x1200x1900 |
40T/2500 | 1850 | 230 | 80 | 320 | 4 | 3000 | 2500x1200x1900 |
63T/2500 | 1900 | 250 | 100 | 320 | 5.5 | 4000 | 2500x1300x2210 |
63T/3200 | 2560 | 250 | 100 | 320 | 5.5 | 4800 | 3200x1300x2210 |
80T/2500 | 1990 | 300 | 100 | 320 | 7.5 | 5000 | 2500x1400x2300 |
80T/3200 | 2560 | 320 | 100 | 350 | 7.5 | 6000 | 3200x1500x2300 |
80T/4000 | 3200 | 320 | 100 | 350 | 7.5 | 7000 | 4000x1500x2400 |
100T/2500 | 1990 | 320 | 120 | 350 | 7.5 | 6000 | 2500x1600x2400 |
100T/3200 | 2600 | 320 | 120 | 400 | 7.5 | 6800 | 3200x1600x2600 |
100T/4000 | 3200 | 320 | 120 | 400 | 7.5 | 8000 | 4000x1600x2600 |
125T/3200 | 2600 | 320 | 120 | 400 | 7.5 | 7000 | 3200x1600x2600 |
125T/4000 | 3200 | 320 | 120 | 400 | 7.5 | 8500 | 4000x1600x2600 |
160T/3200 | 2580 | 320 | 120 | 460 | 11 | 10000 | 3200x1700x2700 |
160T/4000 | 2900 | 320 | 160 | 460 | 11 | 11000 | 4000x1700x2800 |
160T/5000 | 3900 | 320 | 160 | 460 | 11 | 13500 | 5000x1900x3100 |
160T/6000 | 4900 | 320 | 160 | 460 | 11 | 18500 | 6300x1900x3200 |
200T/3200 | 2480 | 320 | 200 | 460 | 11 | 11000 | 3200x1950x2800 |
200T/4000 | 2900 | 320 | 200 | 460 | 11 | 12500 | 4000x1950x2800 |
200T/5000 | 3900 | 320 | 200 | 460 | 11 | 14000 | 5000x1950x3000 |
200T/6000 | 4900 | 320 | 200 | 460 | 11 | 20000 | 6000x1950x3300 |
250T/3200 | 2450 | 400 | 250 | 590 | 18.5 | 18500 | 3250x2000x3200 |
250T/4000 | 2900 | 400 | 250 | 590 | 18.5 | 20000 | 4000x2000x3400 |
250T/5000 | 3900 | 400 | 250 | 590 | 18.5 | 23000 | 5000x2000x3400 |
250T/6000 | 4900 | 400 | 250 | 590 | 18.5 | 27000 | 6000x2000x3400 |
300T/3200 | 2450 | 400 | 250 | 590 | 22 | 20500 | 3200x2000x3450 |
300T/4000 | 2900 | 400 | 250 | 590 | 22 | 22000 | 4000x2000x3450 |
300T/5000 | 3900 | 400 | 250 | 590 | 22 | 25000 | 5000x2000x3450 |
300T/6000 | 4900 | 400 | 250 | 590 | 22 | 28000 | 6000x2000x3450 |
400T/3200 | 2400 | 400 | 250 | 590 | 30 | 22500 | 3200x2180x3400 |
400T/4000 | 2900 | 400 | 250 | 590 | 30 | 25000 | 4000x2180x3400 |
400T/5000 | 3900 | 400 | 250 | 590 | 30 | 29000 | 5000x2180x3500 |
400T/6000 | 4900 | 400 | 250 | 590 | 30 | 34000 | 6000x2180x3800 |
500T/5000 | 3900 | 400 | 250 | 590 | 45 | 42000 | 5050x3500x3700 |
500T/6000 | 4900 | 400 | 320 | 590 | 45 | 54000 | 6050x3500x3700 |
600T/4000 | 2900 | 400 | 320 | 590 | 55 | 44000 | 4050x4500x3700 |
600T/6000 | 4900 | 400 | 320 | 590 | 55 | 60000 | 6050x4500x3700 |
Подробности
- Ход на плъзгача (мм): 120 мм
- Автоматично ниво: Напълно автоматично
- Дълбочина на гърлото (мм): 320 мм
- Тип машина: синхронизирана
- Дължина на работната маса (мм): 3200 мм
- Широчина на работната маса (мм): 150 мм
- Размери: 3200х1600х2600 мм
- Състояние: Ново
- Материал/Обработен метал: Месинг/Мед, Неръждаема стомана, СПЛАВ, Въглеродна стомана, Алуминий
- Автоматизация: Автоматична
- Допълнителни услуги: Оформяне на края
- Година: 2020
- Тегло (KG): 7000
- Мощност на двигателя (kw): 7,5 kw
- Ключови точки за продажба: Многофункционален
- Гаранция: 2 години
- Applicable Industries: Building Material Shops, Machinery Repair Shops, Manufacturing Plant, Food & Beverage Factory, Printing Shops, Construction works , Energy & Mining, Food & Beverage Shops
- Местоположение на шоурума: Няма
- Тип маркетинг: Нов продукт 2020 г
- Доклад от изпитване на машината: Предоставен
- Видео изходящ преглед: Осигурен
- Гаранция на основните компоненти: 1 година
- Основни компоненти: лагер, двигател, съд под налягане, двигател, други
- Модел: WE67K Series-125T/3200
- Суровина: Валцуване на лист / плоча

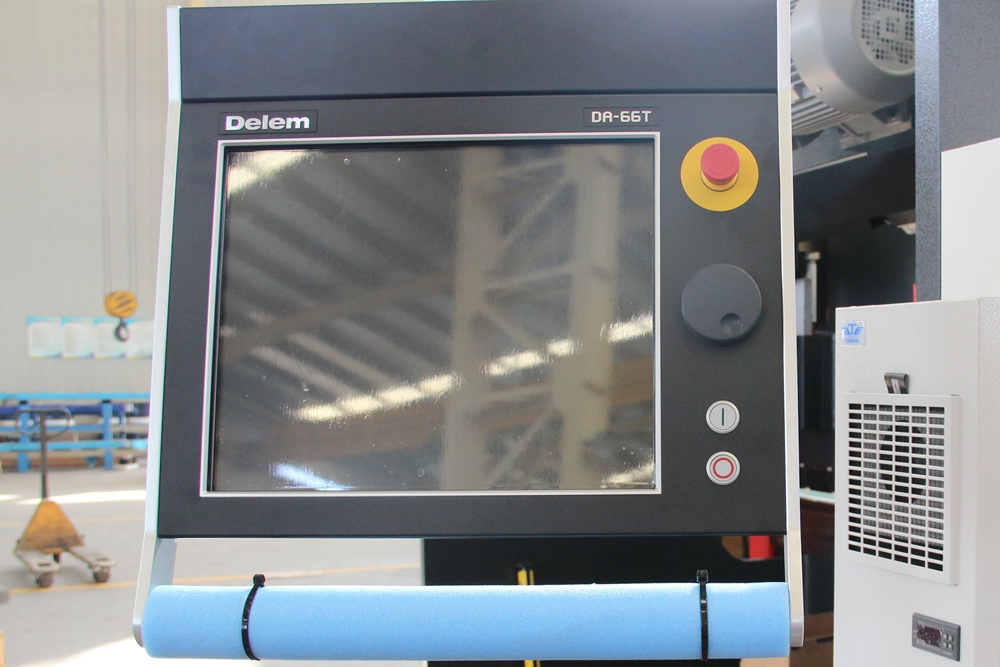

- Система за управление: Delem DA66T
- Control Axes: Y1 Y2 X W-axis Crowning
- Електрически компоненти: Schneider от Франция
- Основен двигател: Siemens от Германия
- Време за изпълнение: 15 дни
- Употреба: Огъване на метални листове
- Сертификация: CE ISO
