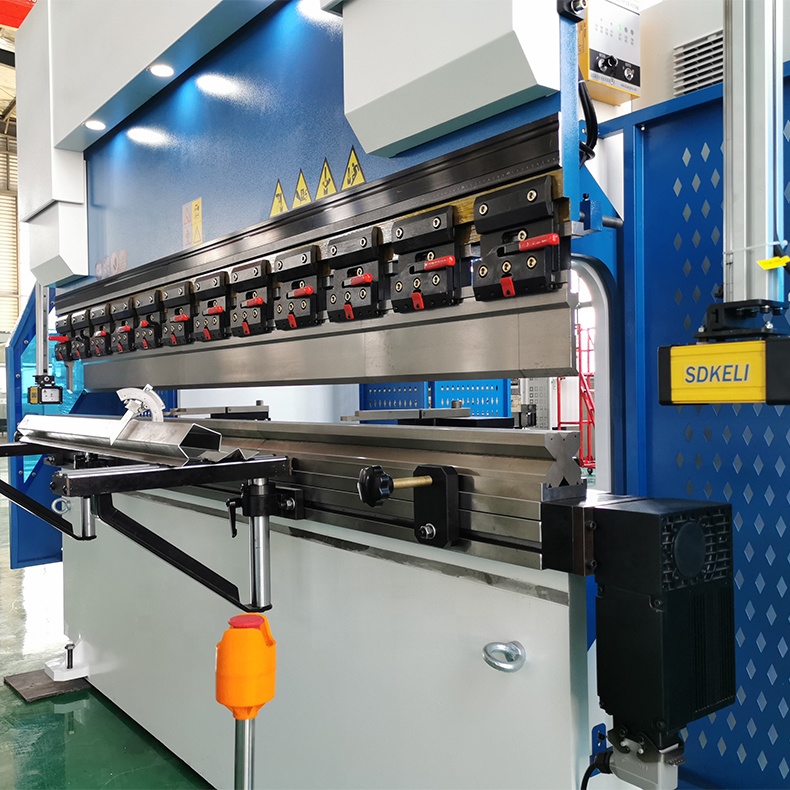

160t-4000 4-осна CNC хидравлична преса за огъване

Описание на продуктите

Press Brake е нова машина за огъване с ЦПУ, пусната на пазара от RAYMAX през 2020 г., и е подходяща за производители с високи изисквания за прецизност и разходи. 4-осната CNC машина за огъване е нашият най-популярен модел по обем и истински работен кон, който е конструиран от висококачествени части и предлага сериозна надеждност. Технологията за синхронизация Y1 & Y2 осигурява висока скорост на приближаване, завой и връщане. Неговата способност за дължина на огъване и диапазон на налягане могат да бъдат персонализирани, за да отговарят на различни производствени изисквания.

Стабилна и издръжлива работа на тялото на машината

1, Машинната рамка интегрирана заваряване.

2, Рамката на машината, образувана от триизмерния обработващ център с ЦПУ в един процес, който осигурява паралелността и вертикалността на всяка монтажна повърхност.

3, Вътрешно ламиниране на напрежението чрез темпериране Струйна струя за премахване на ръжда и обработка против ръжда.

4, струйна струя за премахване на ръжда и обработка против ръжда.

Научен дизайн

1, Синхронно движение на осите Y1 и Y2, всяка от които се контролира от независим цилиндър.

2, Възможност за добавяне на опции и надстройки на конфигурацията, на по-късен етап.

Природосъобразно

Нисък шум по време на изчакване и бързо надолу (по-малко от 25 децибела), натискане и връщане, тъй като налягането в хидравличната система е управлението на затворената верига на главния серво мотор. Консумацията на енергия е по-ниска от обикновената машина с 60% чрез използване на серво мотор.

Технически параметри

За повече модели машини, моля свържете се с нас, ние ще ви отговорим възможно най-скоро!
Модел	Разстояние между полюсите (mm)	Дълбочина на гърлото (mm)	Ход на плъзгача (mm)	Максимална височина (mm)	Мощност (kw)	Тегло (килограма)	Размер (mm)
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800

Контролна система

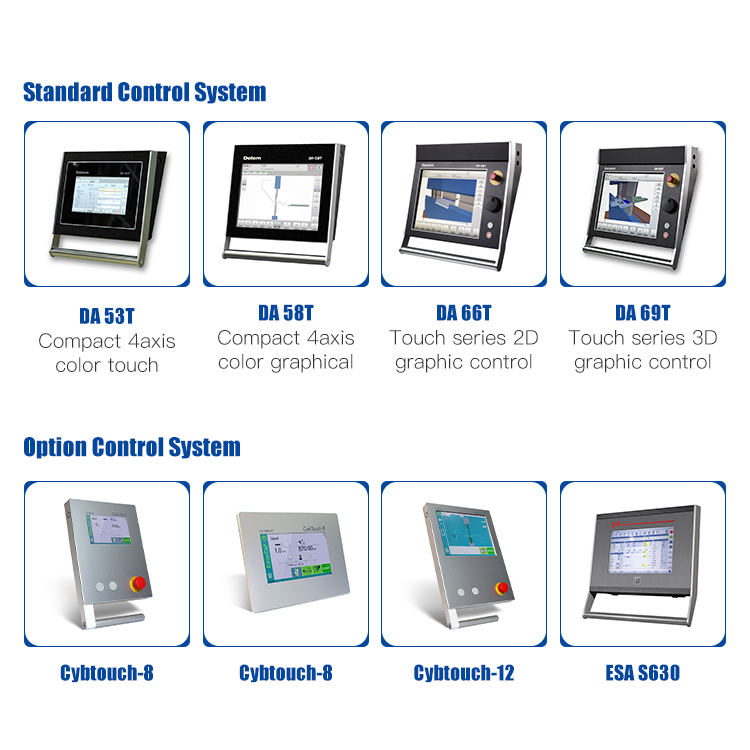

Машината за огъване Amuda CNC може да бъде оборудвана с различни системи за управление. Нашата високоефективна система за заден габарит предоставя на нашите клиенти различни решения за автоматизация.

Машинен дисплей

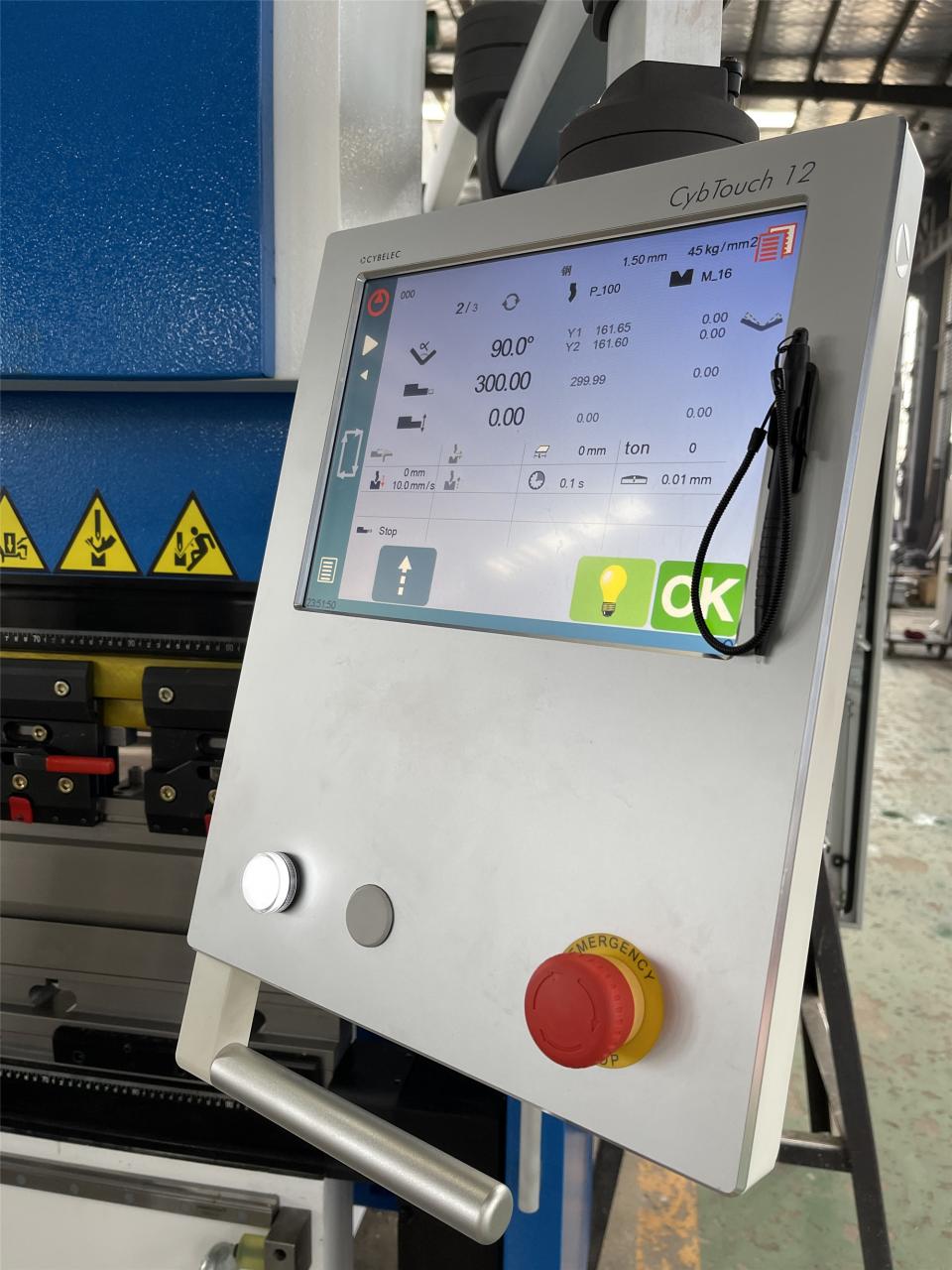

Система за контрол Cybtouch-12

1. Управлява 4 оси.

2. Автоматична последователност на огъване (опция).

3. Изчисляване на надбавката за огъване.

4. Налягане - коронно изчисление.

5. Модулни инструменти за всяка част или завой.

6. Корекция на ъгъла и задния габарит.

7. Дистанционна поддръжка чрез безжична връзка с компютър или лаптоп.

8. USB порт за памет за трансфер/бекъп на данни.

Високоефективна работна маса

1, Можете да използвате цялата дължина на огъване, тъй като няма интерферентни контури.

2, CNC персонализирана форма

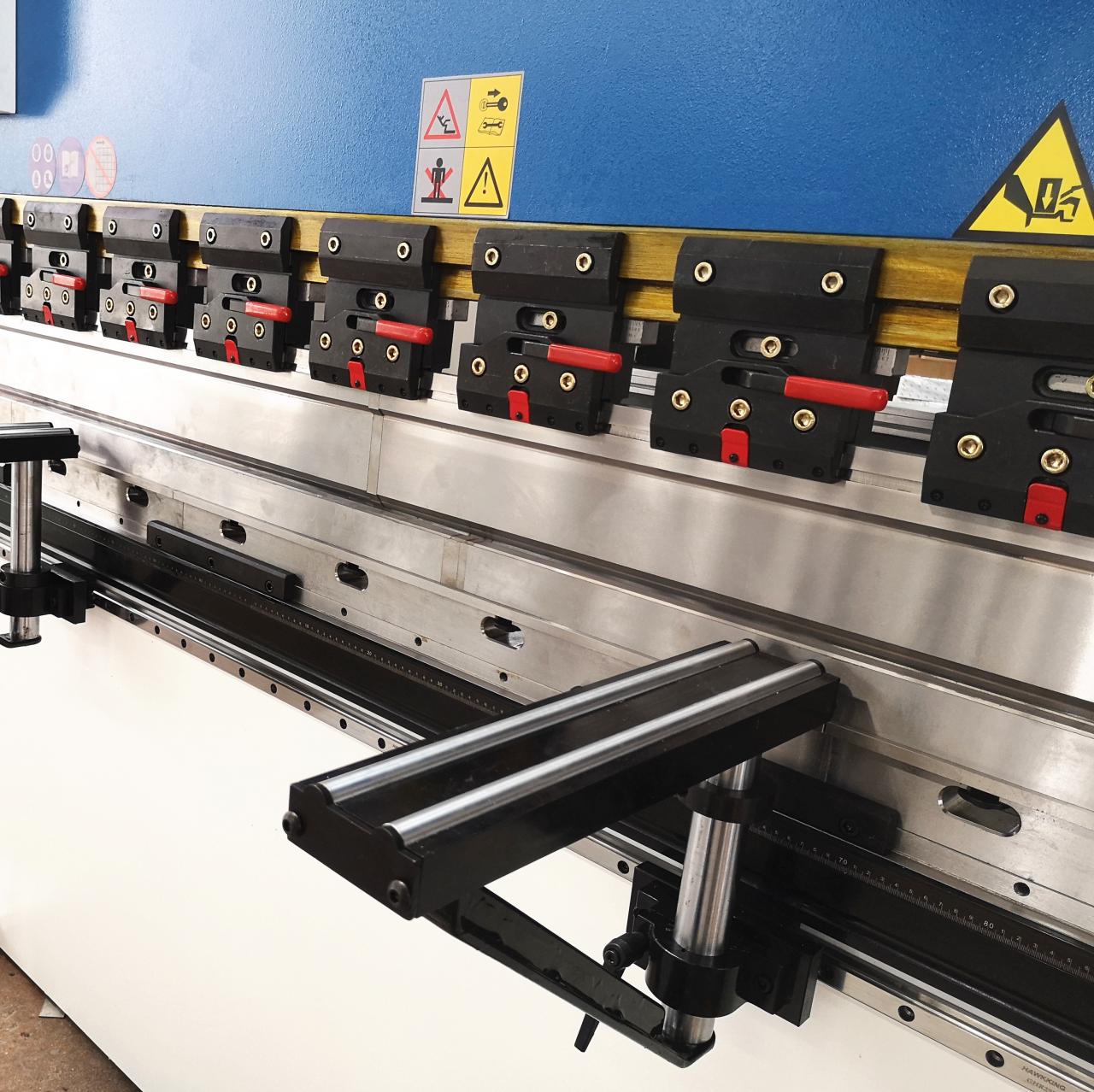

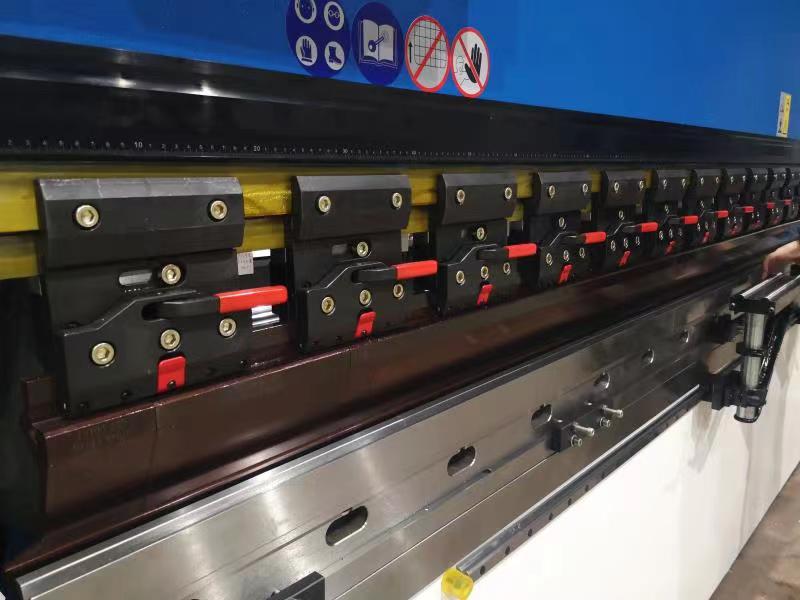

3, Бърза скоба: бърза смяна на инструмента благодарение на вертикалната настройка, за да се намали времето за настройка.

4, Поддържащи рамена: Ергономичните опорни скоби и светодиодното осветление на работната зона служат за максимално улесняване на работата ви.

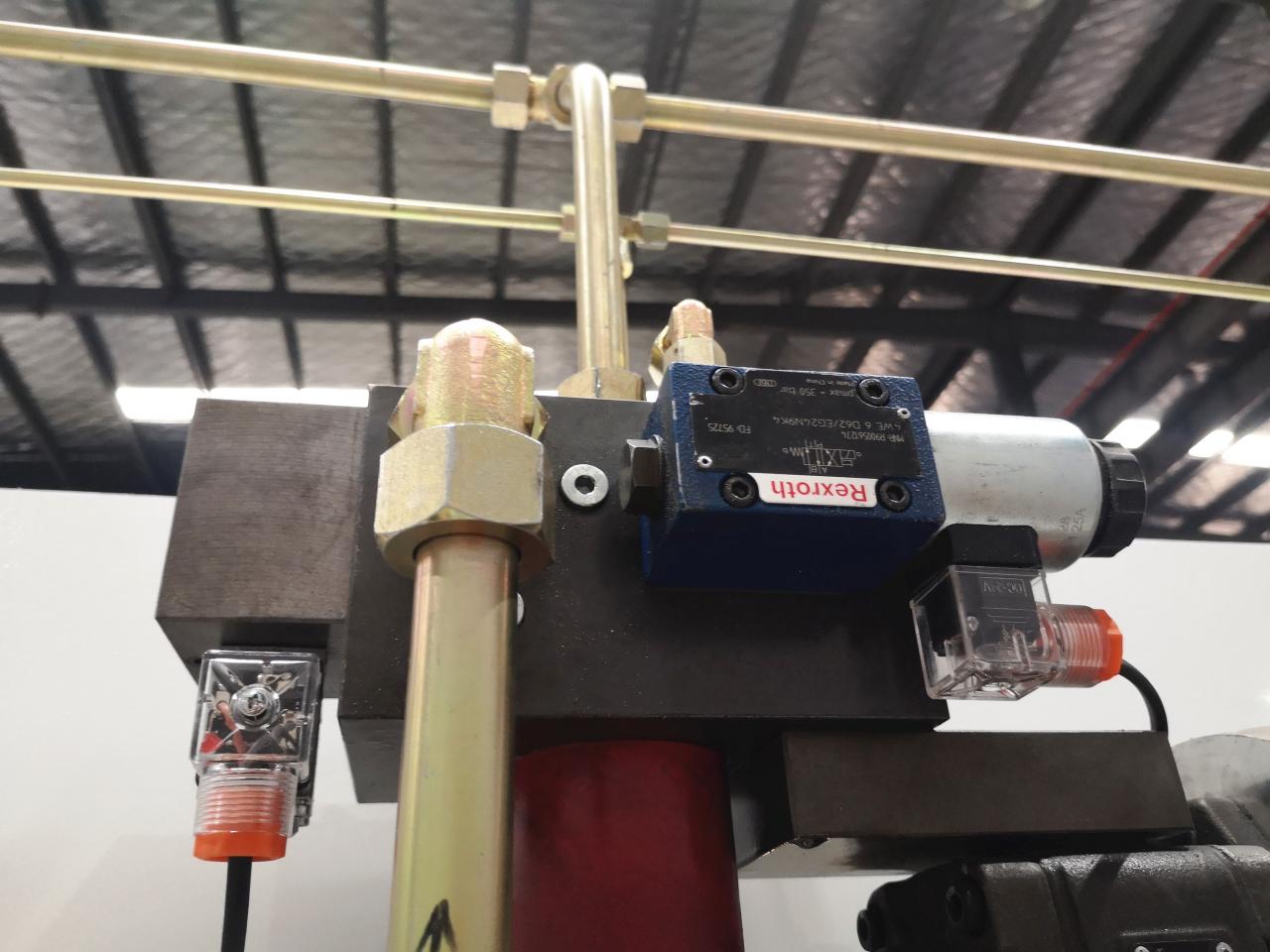

5. Хидравличен клапан (Rexroth от Германия)

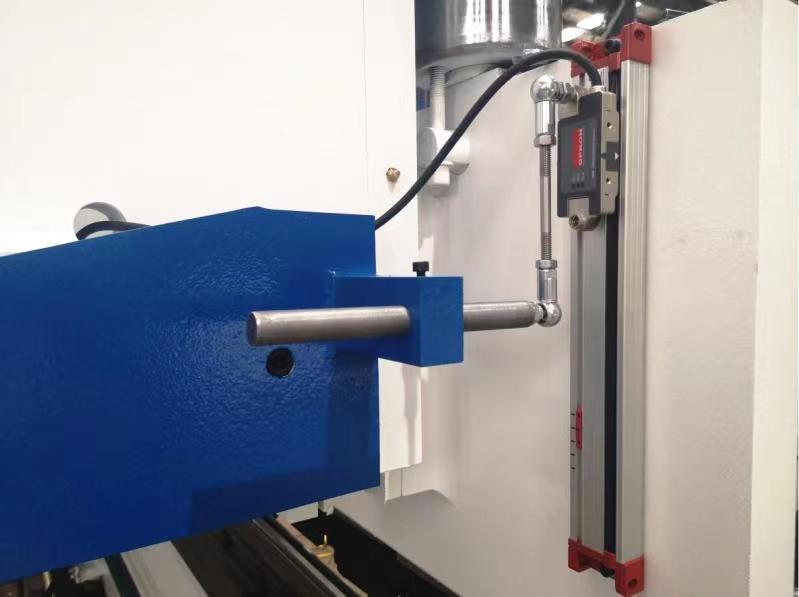

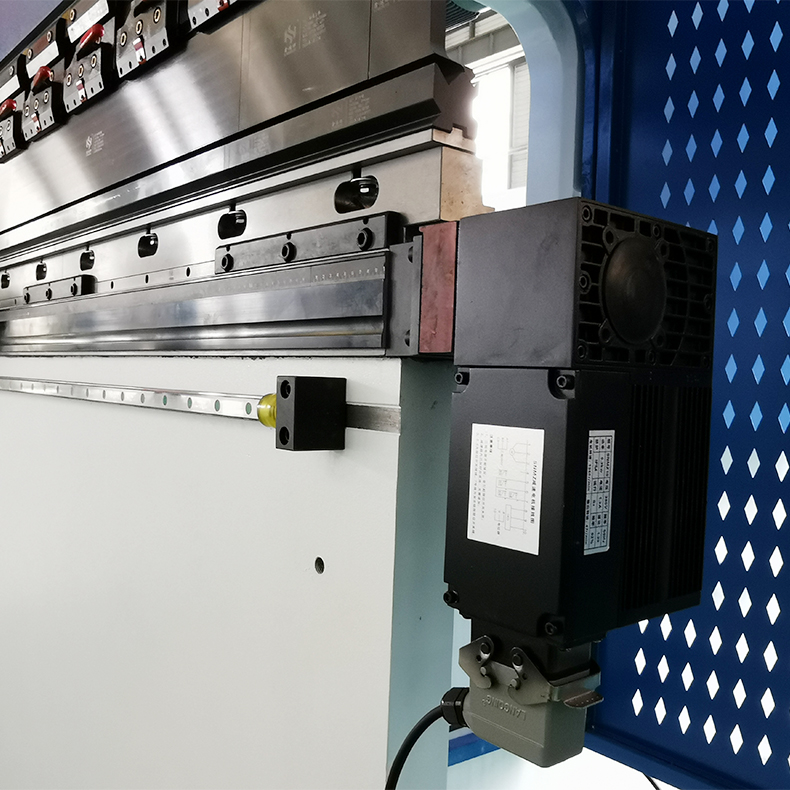

6, решетъчна линийка GIVI (от Италия): прецизно позициониране на хода

7, Автоматична система за корониране: За осигуряване на по-точен ъгъл на огъване

8, Безопасен за лазер Високоефективен и мощен заден габарит

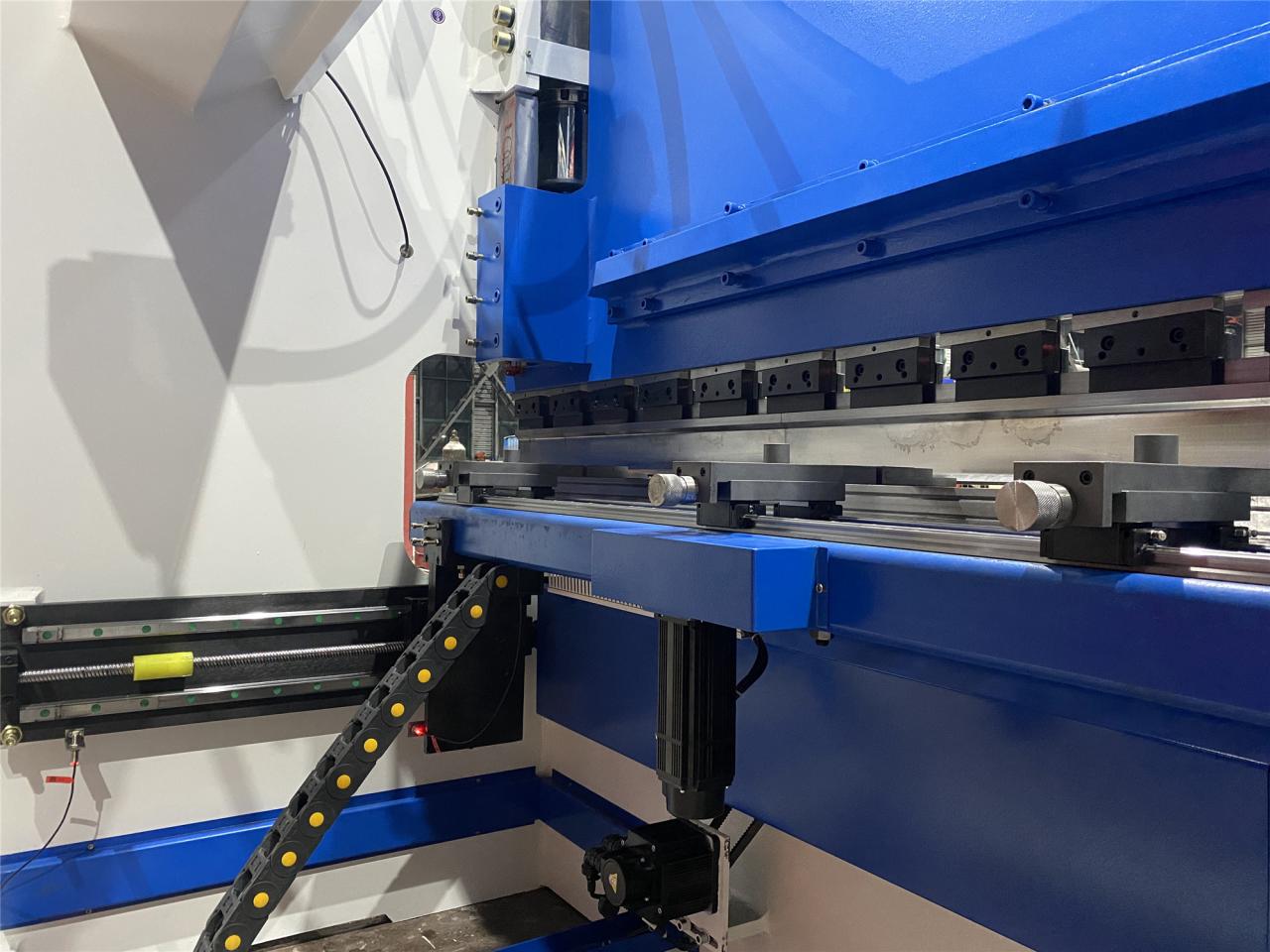

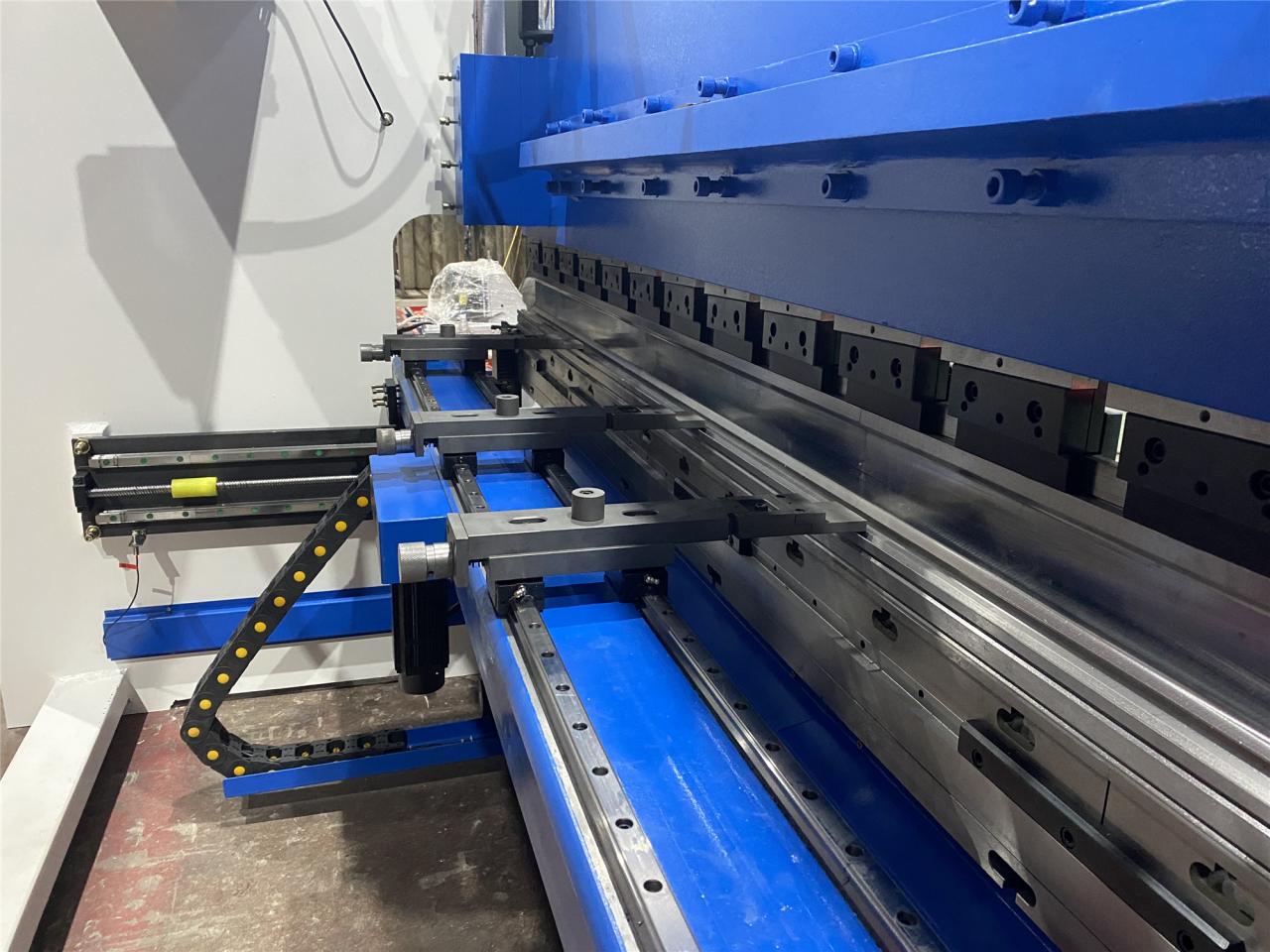

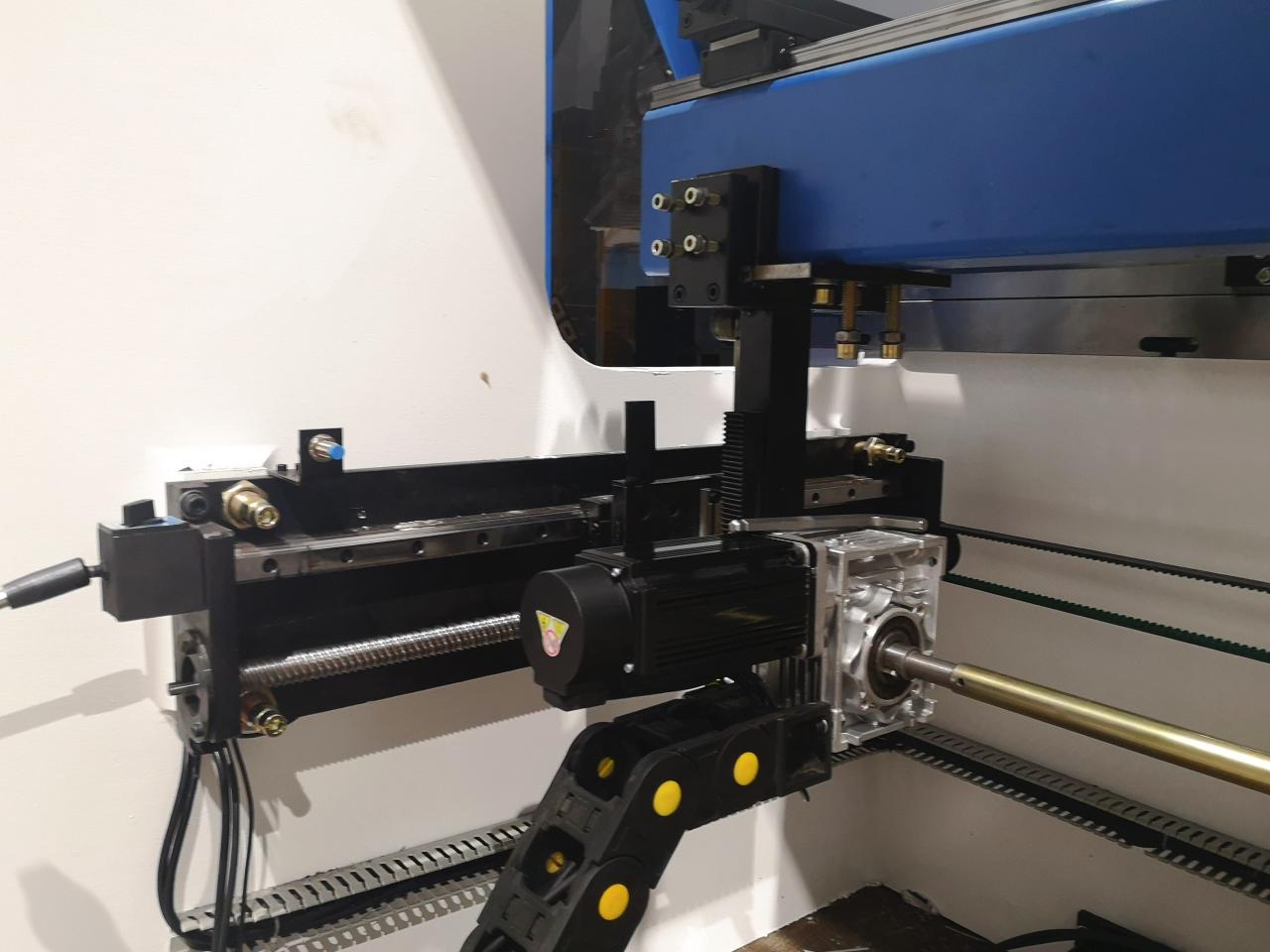

1, Заден габарит на серво мотора: Система за заден габарит на серво задвижване за увеличаване на скоростта и спестяване на енергия.

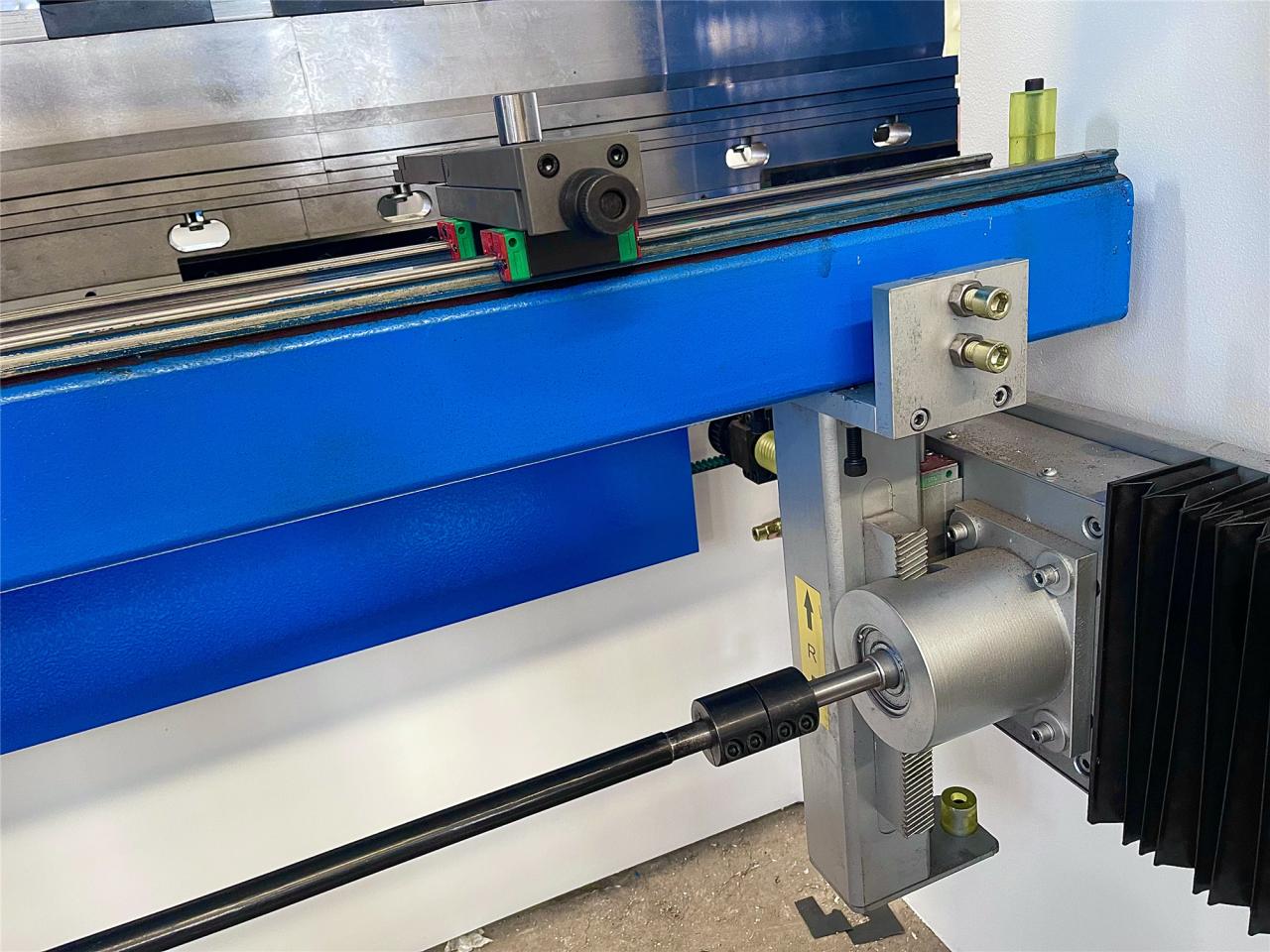

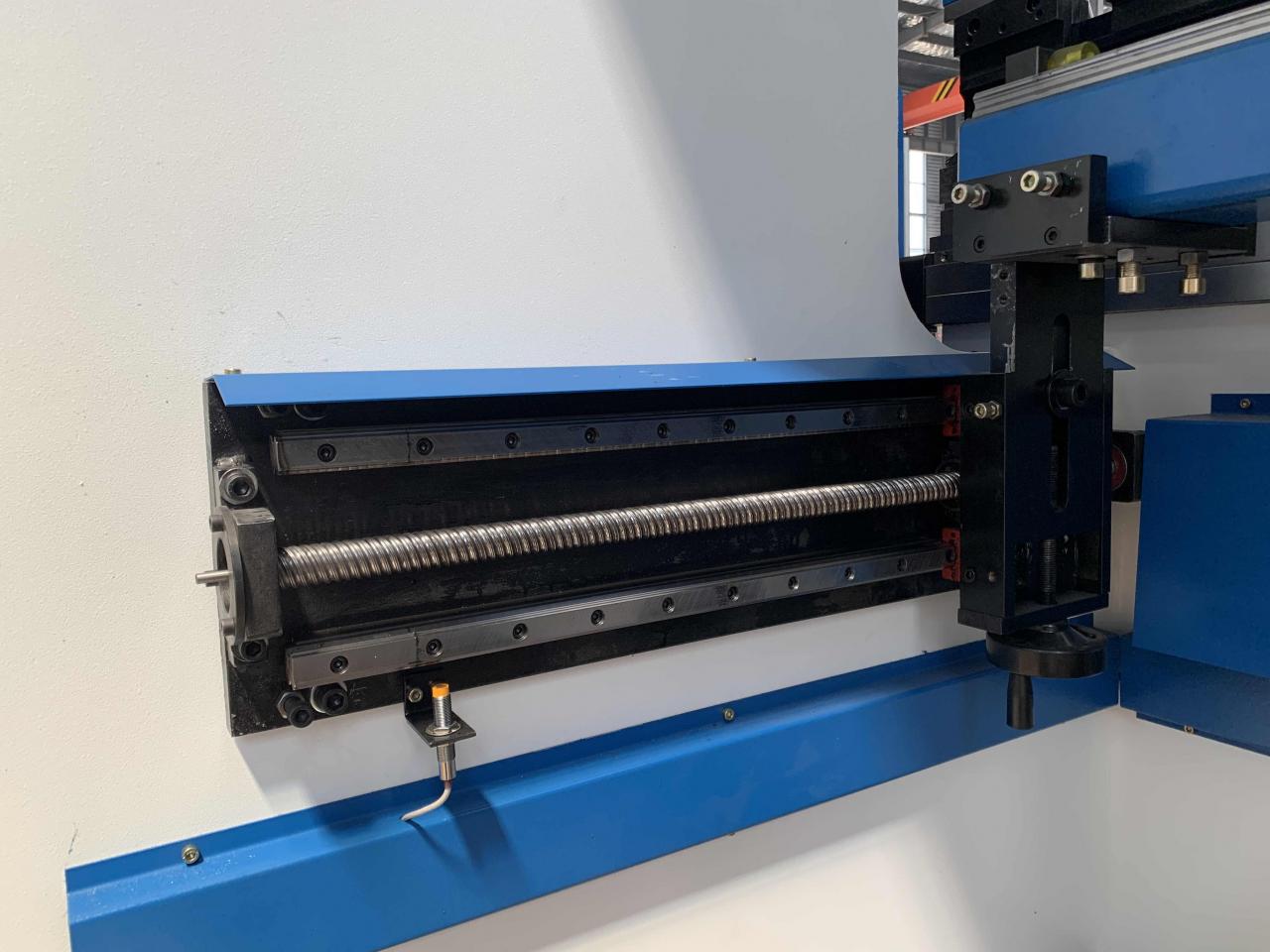

2, сачмен винт и линеен водач Динамични задни габарити и високоскоростна ос благодарение на сачмен винт и линеен водач.

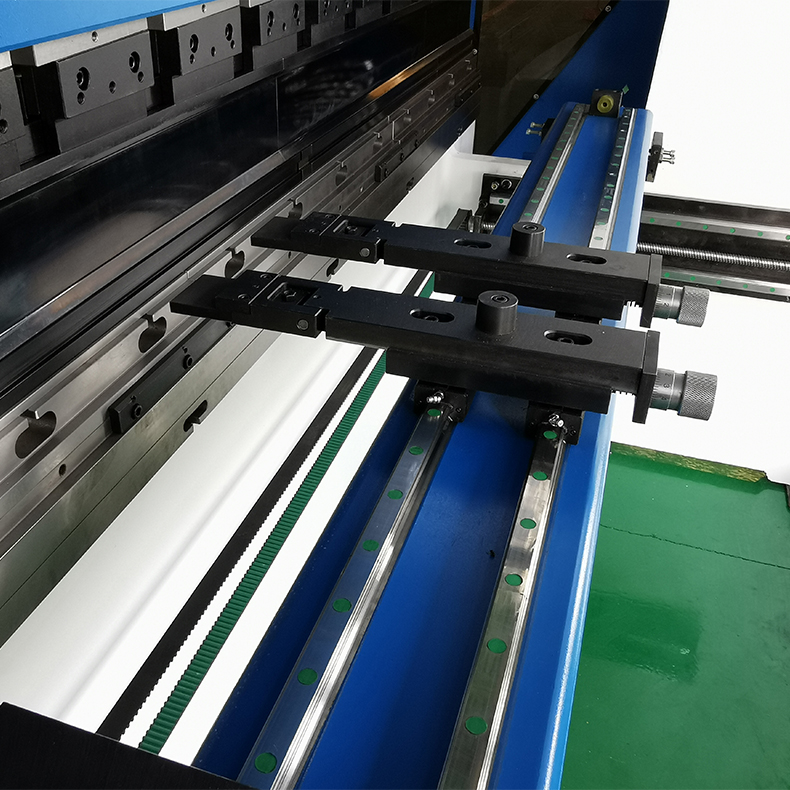

3, Двойни линейни водачи и интегрирана опорна греда за подобряване на точността на движение на пръстите.



Подкрепи международни марки

Основна конфигурация

Главен двигател	Siemens, Германия
Електрика	Шнайдер, Франция
Хидравличен клапан	Рексрот, Германия
Маслена помпа	Съни, САЩ
Уплътнителен пръстен	EMB, Германия
Контролер	DELEM DA66T
Крачен педал	Санюан Хонконг
Цилиндър	Jining Taifeng, Шандонг
Сферичен винт и линеен водач	HIWIN, Тайван
Серво драйвер	DELTA, Тайван
Решетъчна линийка	GIVI, Италия

Безопасност и надеждност

Всички компоненти са сертифицирани в съответствие с европейските стандарти, основно от Германия, САЩ, Холандия, Италия и Швейцария. Всички структурни части се изчисляват по метода на крайните елементи и се използва само висококачествена стомана S275 и S355 JR, а именно J2 (N).

Защита на работната маса

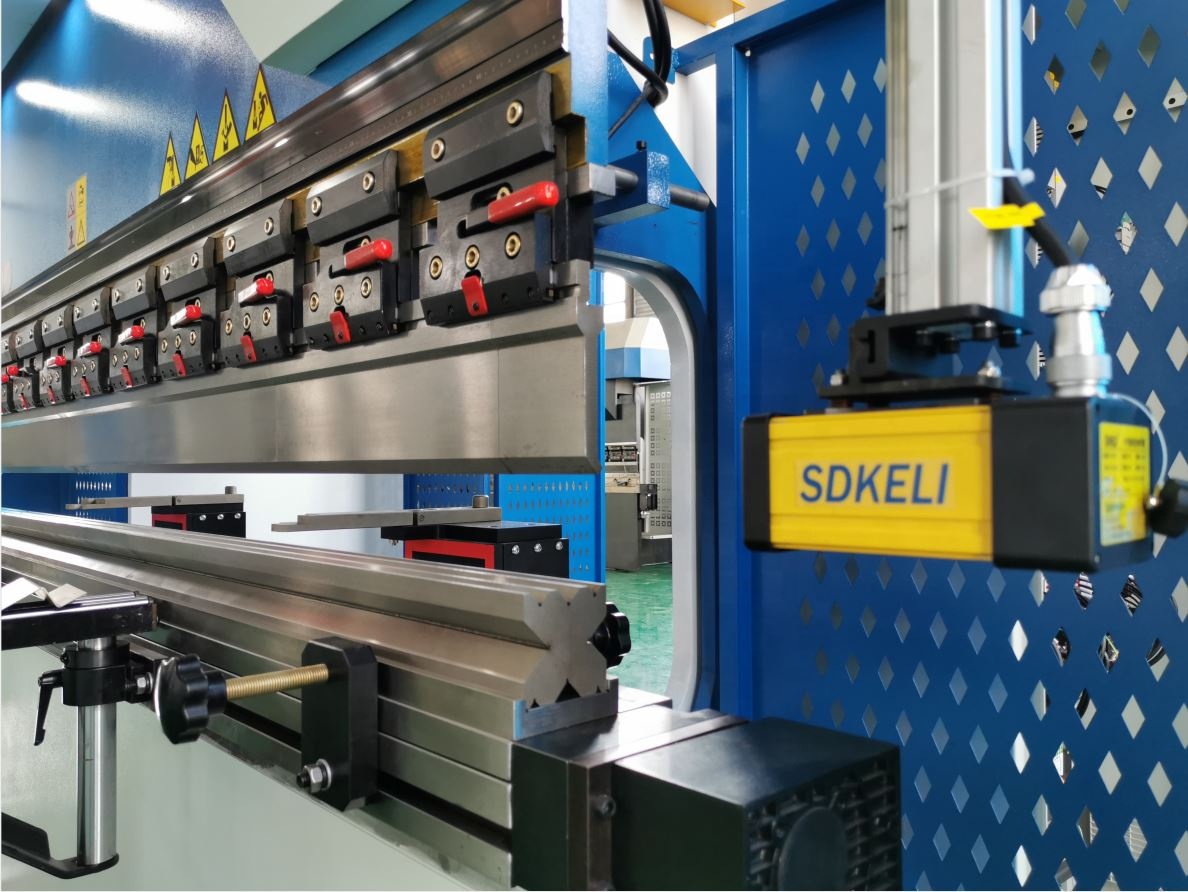

Лазерна защита: Ножът спира, когато препятствие бъде открито от лазера.

Механичен гръб

Защита от светлинна завеса или точкова защита или предпазна ограда, за да предупреди хората за опасните работни зони.

Страници на работната маса

Предпазна ограда за предотвратяване на небрежно влизане на хора.

Подробности

• Ход на плъзгача (мм): 160 мм
• Автоматично ниво: Напълно автоматично
• Дълбочина на гърлото (мм): 320 мм
• Тип машина: синхронизирана
• Дължина на работната маса (mm): 4000
• Широчина на работната маса (мм): 140 мм
• Размер: 4000 х 1700 х 2800 мм
• Състояние: Ново
• Място на произход: Анхуей, Китай
• Материал/Обработен метал: Месинг/Мед, Неръждаема стомана, СПЛАВ, Въглеродна стомана, Алуминий
• Автоматизация: Автоматична
• Допълнителни услуги: Машинна обработка
• Година: 2022
• Тегло (KG): 11000
• Мощност на двигателя (kw): 11 kw
• Ключови точки за продажба: Конкурентна цена
• Гаранция: 2 години
• Приложими индустрии: хотели, магазини за дрехи, магазини за строителни материали, магазини за ремонт на машини, производствени предприятия, фабрики за храни и напитки, ферми, ресторанти, домашна употреба, търговия на дребно, магазини за хранителни стоки, печатници, строителни работи, енергетика и добив, магазини за храни и напитки , Рекламна компания
• Местоположение на шоурума: Канада, Русия
• Тип маркетинг: Нов продукт 2022
• Доклад от изпитване на машината: Предоставен
• Видео изходящ преглед: Осигурен
• Гаранция на основните компоненти: 2 години
• Основни компоненти: лагер, двигател, помпа, зъбно колело, PLC, съд под налягане, двигател
• Система за управление: DELEM CT8
• Модел: 160T-4000
• Електрически компоненти: Schneider от Франция
• Цвят: Персонализиран
• Употреба: Огъване на метални листове
• Контролни оси: 4 1
• Сертификация: CE ISO SONCAP
• Основен двигател: Siemens от Германия
• Време за изпълнение: 30 дни
• Осигурено следпродажбено обслужване: безплатни резервни части, монтаж на място, въвеждане в експлоатация и обучение
