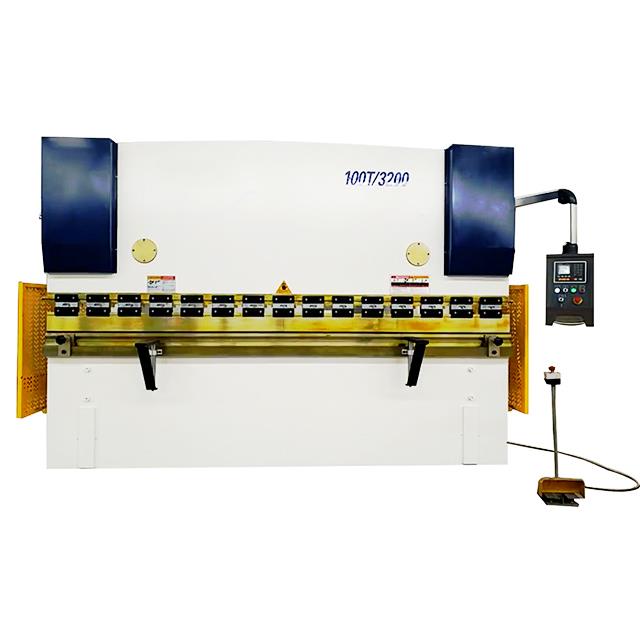

Хидравлична абкантна преса 3 метра 160 тона висококачествена машина за огъване Wc67y с ЦПУ

Описание на продукта

CNC машина за огъване с хидравлична преса с прецизен заден габарит, серво мотор, предпазна защита, бърза скоба, сферичен винт и линеен водач. Всички от Германия, САЩ, Холандия, Италия Маркови части. Дебелината и дължината на завоя могат да бъдат произведени по поръчка.

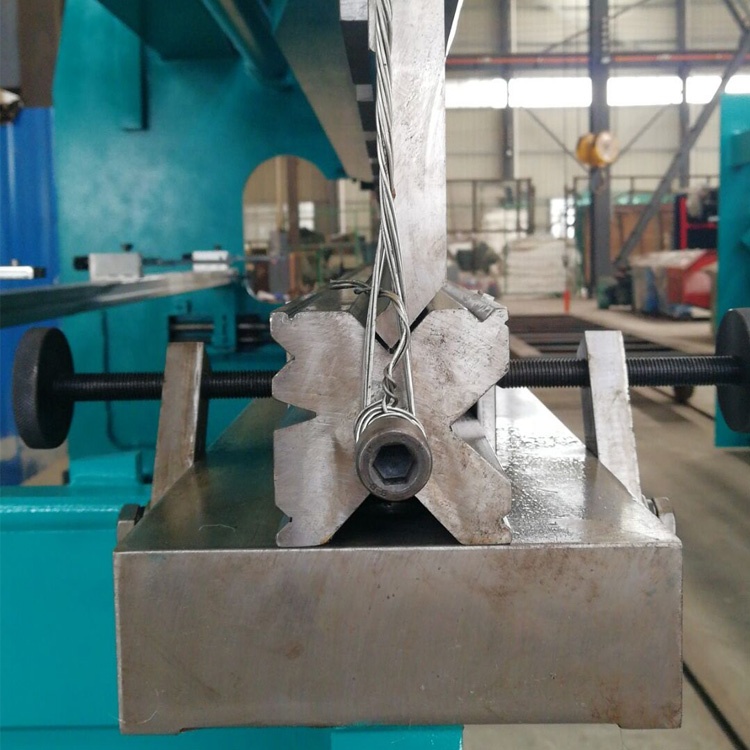

Високопрецизен заден габарит

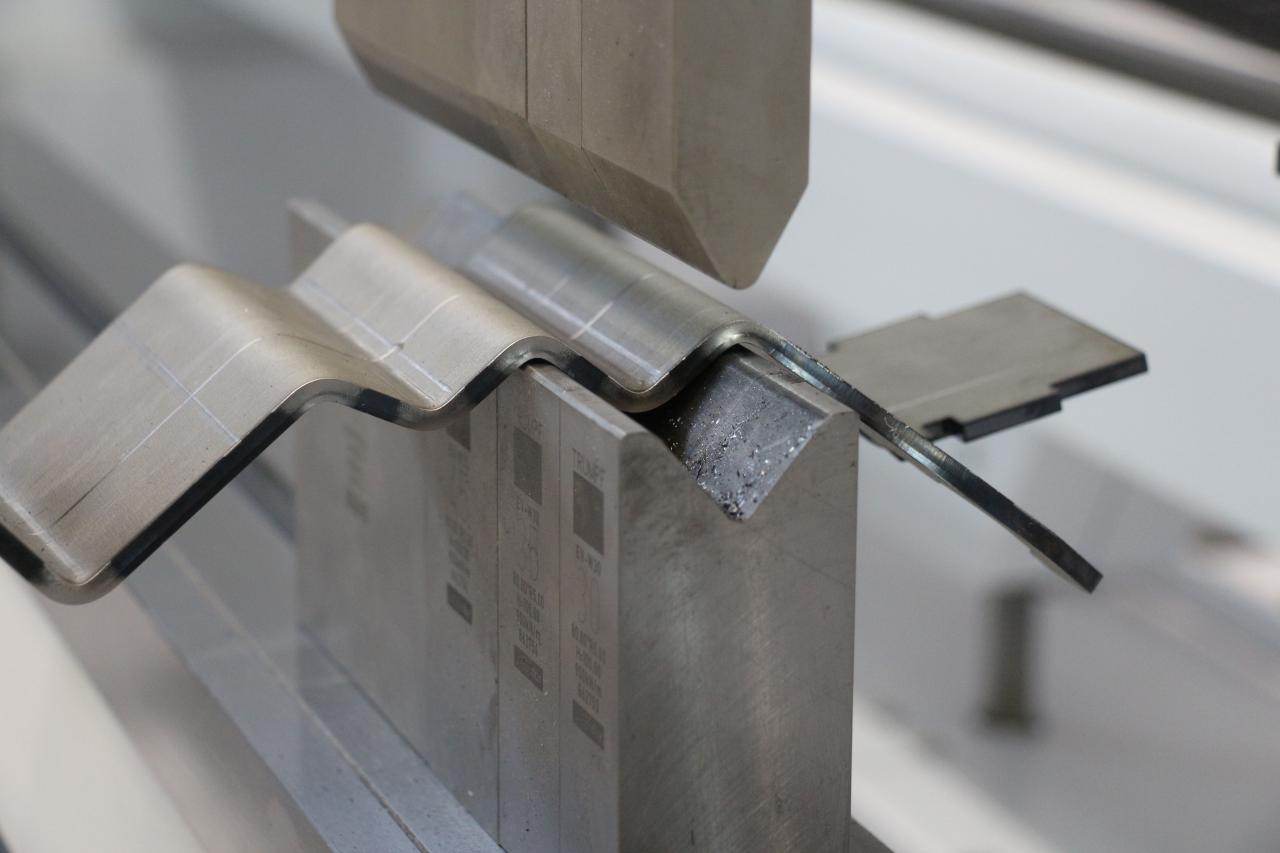

Графики за рязане

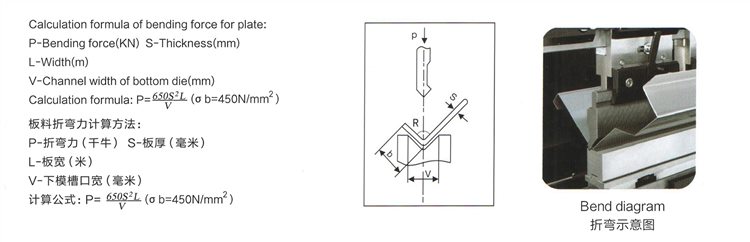

Метод за изчисляване на силата на огъване на листа

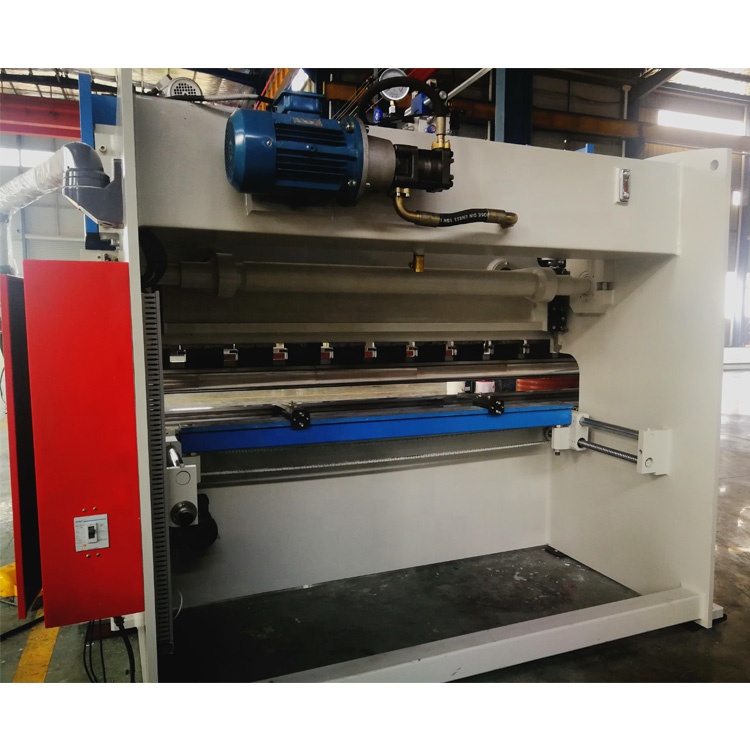

Абкант WC67Y/K

• Управление на серво мотор
• Съхранявайте до 100 програми
• До 25 огъвания на програма
• Библиотека с инструменти и програма с инструменти
• Програма за автоматичен ъгъл на огъване
• По-висока скорост на овен и задна скорост
• По-висока точност на огъване и позициониране

Характеристики на WC67Y/K

• Цялата заварена конструкция на машината постига висока твърдост; машината е проектирана от софтуера ANSYS, който може да гарантира надеждността и прецизността на пресата.
• Двигателите за заден габарит се управляват от инвертор, който може да постигне висока точност на позициониране на заден габарит и бункер чрез промяна на честотата и напрежението на двигателя.

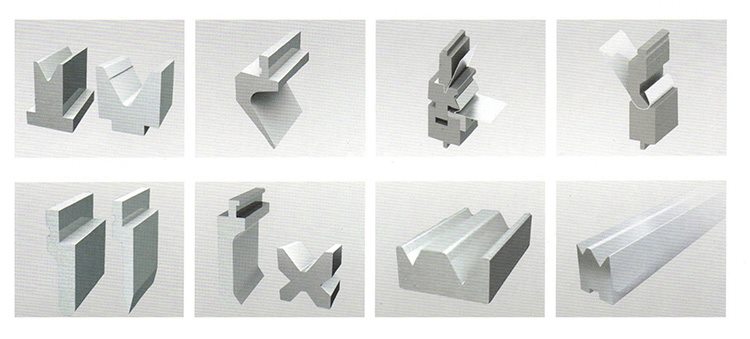

• Различни щанци и матрици са по избор според изискванията на клиента, като Multi-V матрица, матрица с радиус, матрица с гъша шия и т.н. Един комплект пълен стандартен щанц и матрица ще бъде включен безплатно.
• Оста X (назад) и оста Y (ход на бутана или ход на цилиндър) могат да бъдат програмирани от системен контролер E21, който може да съхранява до 40 групи програми. Страничната и задната метална предпазна защита отговаря на европейския стандарт за безопасност.
• Хидравличното претоварване може да бъде защитено от преливен клапан, налягането в системата може лесно да се регулира чрез превключвател за налягане.
• Крачен превключвател с авариен бутон може да спре машината веднага, когато се случи инцидент.

Тип	Номинално налягане	Дължина на работната маса	Разстояние между колоните	Дълбочина на гърлото	Ход на слайд	Максимално отворено	Мощност на двигателя	Размери
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40т/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80т/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80т/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100т/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125т/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160т/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160т/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200т/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200т/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200т/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250т/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250т/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250т/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300т/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300т/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300т/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350т/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350т/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400т/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600т/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

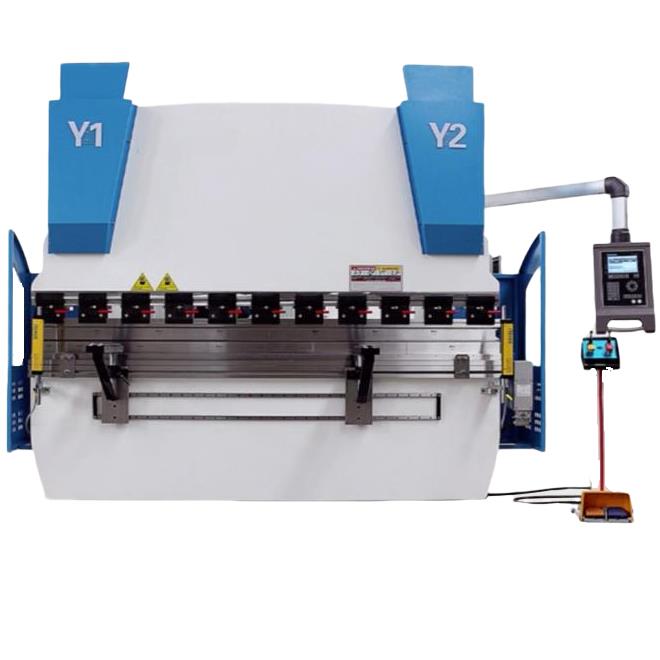

Абкант WE67K

Електрохидравлична серво преса спирачка CNC огъваща машина от серия WE67K използва интегрална структура за заваряване и интегрална обработка.

Основните компоненти на тялото се анализират със софтуер за анализ на крайни елементи ANSYS, което гарантира надеждността и цялостната точност на машината.

Главният маслен цилиндър от двете страни преминава през режима на управление на хода на традиционната машина за огъване с механична преграда и приема режима на управление със затворен контур, състоящ се от електрохидравличния серво клапан, внесен от Германия, и решетъчния линеал, внесен от Германия.

Характеристики на WE67YK

• Разширена конфигурация, високопрецизна и високоефективна CNC хидравлична преса
• Холистична структура за заваряване
• Електрохидравлична серво система, затворен контур за управление на синхронизацията на плъзгача
• Двойно корониращ механизъм
• Стандартна конфигурация с 3 1 оси:
  Y1 (нагоре-надолу от левия цилиндър)
  Y2 (нагоре-надолу от десния цилиндър)
  X (напред-назад от backguge)
  V (хидравлично увенчаване)

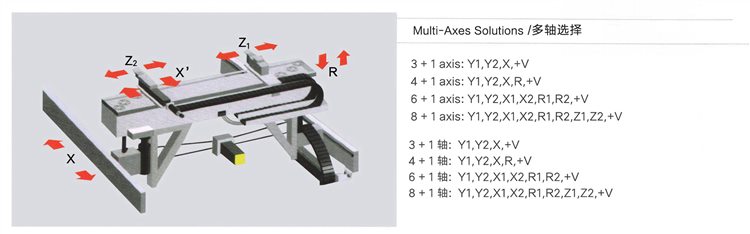

• Система за заден габарит по избор:
  4 оси заден габарит (X. R, Z1. Z2)
  5 оси заден габарит (XR Z1. Z2, X')
  6 оси заден габарит (X1. X2. R1. R2, Z1. Z2)

Тип	Номинално налягане	Дължина на работната маса	Разстояние между колоните	Дълбочина на гърлото	Ход на слайд	Максимално отворено	Мощност на двигателя	Размери
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

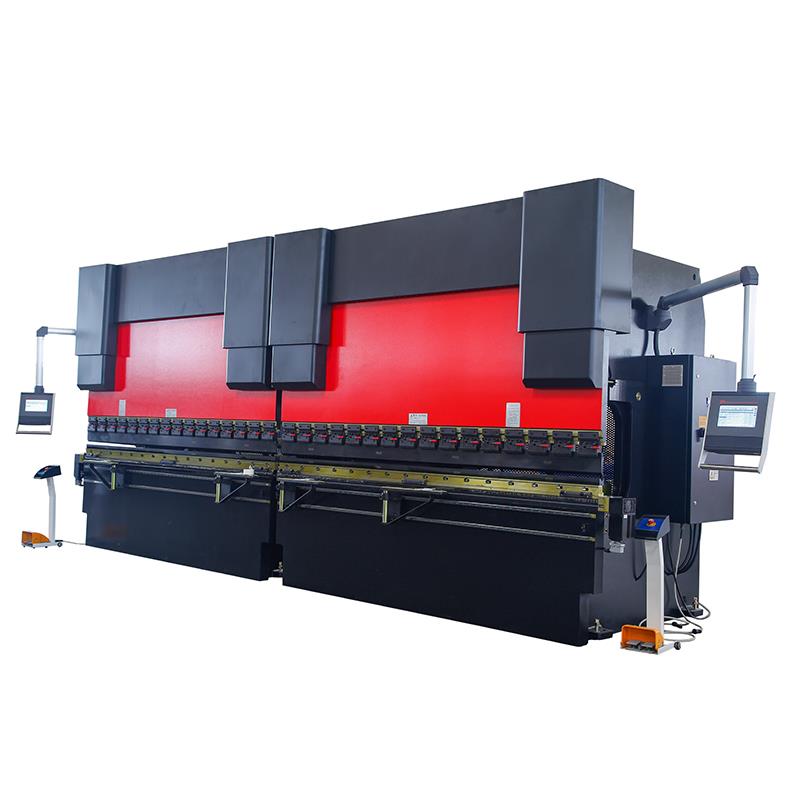

Тандемна преса

• Два (WC67Y/WE67K) мейнфрейма бяха избрани за конфигуриране на синхронното оборудване за свързване на две машини.
• Комбинираната машина за огъване с двойна машина може да обработва супер дълъг детайл, особено подходящ за градско строителство, стълб за осветление на магистрала, електрически стълб и т.н.
• Двата вида машинни инструменти могат да се използват и поотделно за подобряване на ефективността на производството и са оборудвани с механизъм за компенсиране на деформацията.
• Синхронният механизъм приема механично течно серво и механичен блок.
• Тази машина беше комбинирана от два комплекта преса за преса от 400 тона.
• Тандемното управление постига синхронна работа. Единична машина беше комбинирана от работна маса, дясна и лява стенна дъска.
• Поради транспортирането ние приемаме сглобена структура. Стелажът има силна твърдост, два цилиндъра са монтирани на дясната и лявата стена, хидравличната система е под действието на електрическата система, задвижващата шайба работи надолу. На шайбата има горни матрици, когато горните матрици и долните матрици се докоснат, системата ще повиши налягането и ще оформи детайлите.
• С различни матрици и при различни видове огъване, той може да получи различни форми на детайли. Качеството е стабилно и
  надежден.

Тип	Номинално налягане	Дължина на работната маса	Разстояние между колоните	Дълбочина на гърлото	Ход на слайд	Максимално отворено
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

ЧЗВ

Q1. Какъв е основният ни продукт?

A1: Нашата компания е професионална машина за обработка на ламарина от RAYMAX. Концентрирайте се върху машина за пресоване с четири колони, машина за пресоване на врати за щамповане, машина за огъване, машина за рязане, машина за плазмено рязане с ЦПУ, машина за валцуване, машина за щанцоване, хидравлична железарска машина, заваръчно оборудване. Всички тези машини ще бъдат решени за резервоар, тиган, количка и др.

Q2. Кога мога да получа цената?

A2: Обикновено предлагаме офертата в рамките на 8 часа. За спешна оферта, моля, свържете се с нас за специални.

Q3. Какъв е търговският термин?

A3: Приемаме франко завода, FOB Dalian, CNF или CIF, като ваше изискване.

Q4. Колко дълго е нашето производствено време?

A4: Зависи от вида на оборудването.
Често доставяме стоките в рамките на 35 дни.

Q5. Какъв е срокът за плащане?

A5: Чрез T/T преди изпращане или чрез L/C при виждане.

Q6. По време на транспортирането, ако има повреда на продуктите, как да получите замяна?

A6: Първо, трябва да проучим причината за повредата. В същото време ние ще поискаме застраховката сами или ще помогнем на купувача.
Второ, ние ще изпратим замяната на купувача. Лицето, отговорно за горепосочените щети, ще поеме разходите за подмяна.

Q7. Какви са вашите условия за опаковане?

A7: Опаковка: достоен за износ пакет, подходящ за контейнерен транспорт.
Дървен калъф, железен палет, пластмасов филм и др.

Q8. Тествате ли всичките си стоки преди доставка?

A8: Да, имаме 100% тест преди доставката.

Q9: Къде се намира вашата фабрика?

A9: Нашата фабрика се намира в Далиан, провинция Ляонин.

Q10: Каква е вашата гаранция?

A10: Гаранция: 24 месеца след пускане в търговската мрежа или 18 месеца от датата на изпращане, в зависимост от по-ранното изтичане.

Въпрос 11: Можете ли да организирате проверка на тридесет страни преди изпращане?

A11: Проверка преди изпращане: Проверката на доставчика преди изпращане е окончателна; инспекция преди изпращане от трета страна на цената на купувача.

Q12: Можем ли да направим логото на OEM?

A12: Да, за продуктите с рисунки, предоставени от вас, ние, разбира се, прилагаме вашето лого ",

Подробности

• Ход на плъзгача (мм): 320 мм
• Автоматично ниво: Полуавтоматично
• Дълбочина на гърлото (мм): 450 мм
• Тип на машината: Торсионна греда, преса
• Дължина на работната маса (mm): 3200
• Широчина на работната маса (мм): 400 мм
• Размер: 3260*3100*3800мм
• Състояние: Ново
• Материал/Обработен метал: Месинг/Мед, Неръждаема стомана, СПЛАВ, Въглеродна стомана, Алуминий
• Автоматизация: Автоматична
• Допълнителни услуги: Машинна обработка
• Тегло (KG): 44000
• Мощност на двигателя (kw): 37 kw
• Ключови точки за продажба: Автоматично
• Гаранция: 1 година
• Приложими отрасли: магазини за строителни материали, работилници за ремонт на машини, производствени предприятия, ферми, търговия на дребно, строителни работи, рекламна компания
• Местоположение на шоурума: САЩ, Бразилия, Перу, Тайланд, Аржентина, Чили, Колумбия, Алжир
• Тип маркетинг: Нов продукт 2020 г
• Доклад от изпитване на машината: Предоставен
• Видео изходящ преглед: Осигурен
• Гаранция на основните компоненти: 1 година
• Основни компоненти: лагер, двигател, помпа, зъбно колело, PLC, съд под налягане, двигател, други, скоростна кутия
• Мощност: Хидравлична
• Суровина: Валцуване на лист / плоча
• Осигурено следпродажбено обслужване: Инженери на разположение за обслужване на машини в чужбина, Безплатни резервни части, Инсталиране на място, въвеждане в експлоатация и обучение, Поддръжка и ремонт на място, Видео техническа поддръжка, Онлайн поддръжка
• Наименование: абкант машина цена
• КОНТРОЛЕР: ESTUN E21s
• Управление: AC двигатели честотен инвертор
• Дълбочина на гърлото: 450 мм
• Тип: Хидравлични инструменти за огъване
• Приложение: Огъване на неръждаема плоча
• Сертификация: ce
• Следгаранционно обслужване: Видео техническа поддръжка, Онлайн поддръжка
