Електрохидравлична преса

Абкант RAYMAX включва CNC система за корониране за подобрено качество, серво задвижвана система за заден габарит за
повишени скорости и графичен контролен блок с възможност за 3D за симулиране на последователности на огъване и точки на сблъсък. Също така има увеличени работни скорости, ход, дневна светлина и капацитет на пресоване на машините от серия GENIUS. Бъдещето - в резултат на нарастващите разходи за енергия и все по-рентабилните задвижвания с контролирана скорост, предлагани на пазара, решенията с променлива скорост напредват.

Cnc преса с фотоелектрически предпазител Електрохидравлична синхронна машина за огъване

Спецификации на продукта

Тип63T/250080T/3200100T/3200160T/3200200T/3200250T/3200300T/3200
Номинална сила (KN)63080010001600200025003000
Дължина на огъване (mm)2500320032003200320027003200
Вертикално разстояние (mm)1900270027002700270027002700
Дълбочина на гърлото (mm)350350400400400400400
Ход на плъзгача (mm)170170200200200200200
Максимален отвор (mm)380380420420420420420
Основна мощност (Kw)5.57.57.511151522
Крякащи цилиндри2333333
Контролни оси3+13+13+13+13+13+13+1
Ход на ос X (mm)500500500500500500500
Скорост по оста X (mm/s)200200200200200200200
Общо измерение
(Д x Ш x В) (mm)		3100x1450x20503500x1550x21003500x1580x24003500x1650
x2500		3500x1680
x2550		3500x1700
x2600		3500x1800
x2730
Тегло (тон)5.87.88.51114.215.616.8

Cnc преса с фотоелектрически предпазител Електрохидравлична синхронна машина за огъване

Конфигурация на продукта

Система за управление DA-53T

* Сензорна навигация с "горещи клавиши".

*10,1" цветен TFT с висока резолюция

*До 4 оси (Y1,Y2 + 2 спомагателни оси)

*Crowning контрол

*Библиотека с инструменти/материали/продукти

*Серво управление и честотен инвертор

*Усъвършенствани алгоритми за управление на ос Y за клапани със затворен и отворен контур.

*TandemLink (опция)

*Интерфейс с USB памет

*Офлайн софтуер Profile-T

Бързо затягане

*Стандартни двойни V долни матрици с различни размери и различни оформени слотове за избор, удобни за смяна на матрици, способни за огъване на обикновени плочи, с високо съотношение на производителност CNC двойна V матрица работна маса, удобна за инсталиране на сегментирани матрици.

Тайван HIWIN сферичен винт и линейна направляваща релса

* Оборудван с тайвански сачмен винт HIWIN и линейна водеща релса, задният габарит приема структура на хоризонтална монтажна черупка с висока стабилност, двойна водеща релса с една черупка, висока точност, задвижване по X ос, автоматична CNC система
Cnc преса с фотоелектрически предпазител Електрохидравлична синхронна машина за огъване

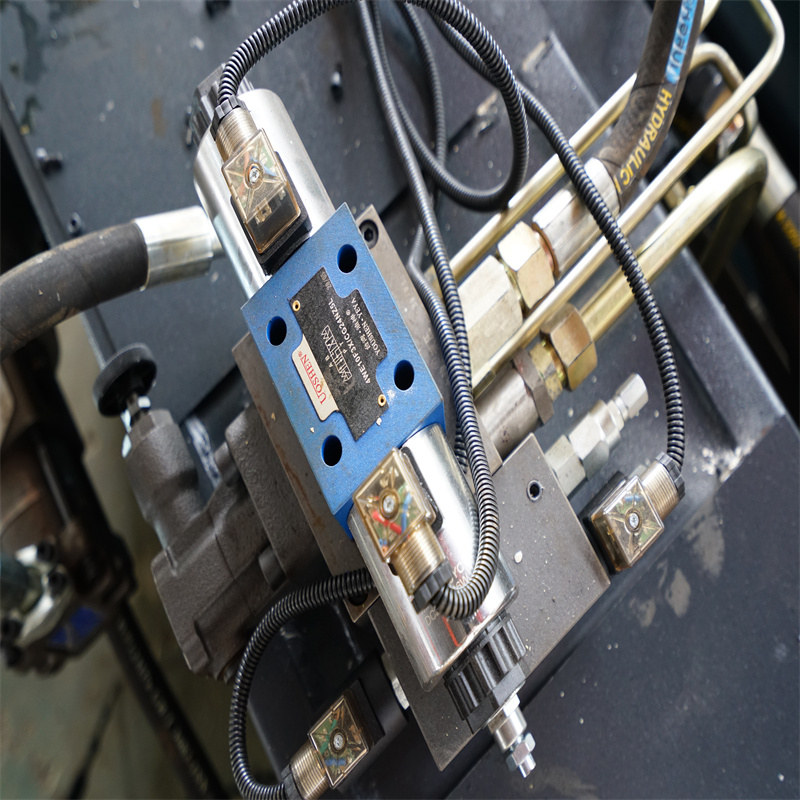

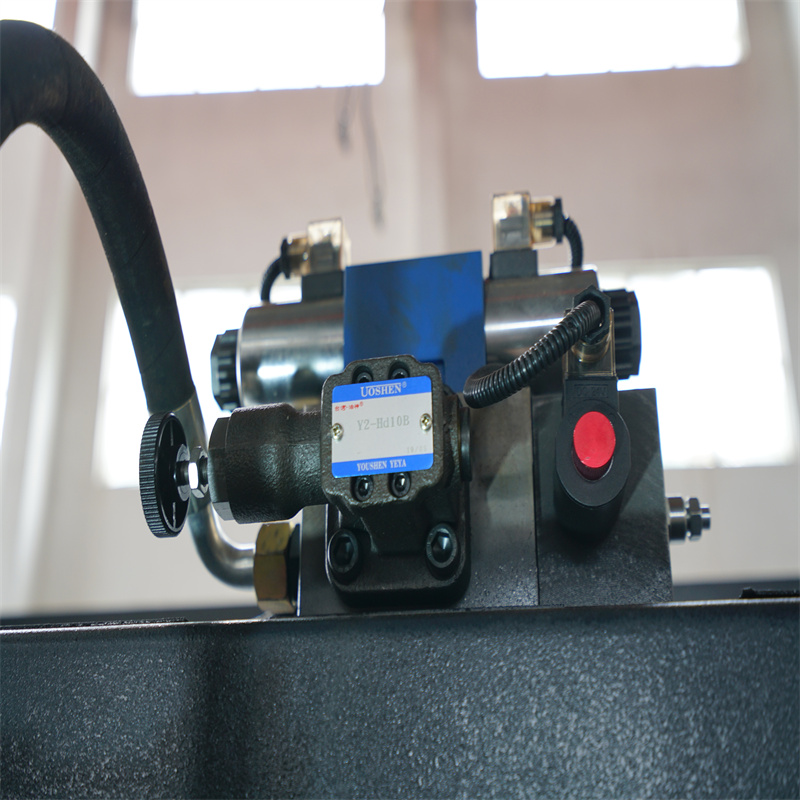

Световно известен набор от хидравлични стойности

Приемете най-качествения германски цилиндричен клапан BOSCH REXROTH, за да осигурите висока производителност и висока надеждност, без течове и повреди.

V-ос Механично грачене

V-ос механично криене, подобряване на точността на ъгъла на огъване и линейността

Мотор Siemens

Гарантира експлоатационния живот на машината и намалява шума при работа

Крачен педал

* Подвижен е и може да спре операцията по всяко време чрез авариен бутон. Увеличаване на експлоатационния живот и допълнителна чувствителност. По-надеждно е.

Пръст за ръчен заден габарит

*2 до 5 задни пръста (стандартни 3)

0il помпа

*Американска световно известна марка за хидравлични помпи. Работи добре и осигурява голяма мощност за цялата система. Използването на помпа Sunny гарантира експлоатационен живот на помпата и по-нисък работен шум.

42CrMo инструменти

* Матриците са изработени от стомана 42CrMo, твърдост след топлинна обработка до 42 градуса, осигуряваща експлоатационен живот на матрицата

Испания FAGOR Решетъчна линийка

*Сигналът за позицията на плъзгача се изпраща на контролера чрез испанската решетъчна линийка FAGOR, след което CNC контролерът регулира количеството на резервоара за гориво чрез промяна на размера на отваряне на синхронния клапан, като по този начин управлява плъзгача (Y1,Y2), работещ на същата честота, поддържайки паралелно състояние на работната маса.

Мощен кабинет

*French Schneider Electrics за осигуряване на стабилност на машината и Estun серво задвижване за контрол на точността на X, Y осите.

*Отворена врата

*Изключване

Подробности

  • Ход на плъзгача (мм): 120 мм
  • Автоматично ниво: Напълно автоматично
  • Дълбочина на гърлото (мм): 320 мм
  • Тип машина: синхронизирана
  • Дължина на работната маса (mm): 3200
  • Широчина на работната маса (мм): 3200 мм
  • Размери: 3500х1700х2200 мм
  • Състояние: Ново
  • Място на произход: Китай
  • Материал/Обработен метал: Месинг/Мед, Неръждаема стомана, СПЛАВ, Въглеродна стомана, Алуминий
  • Автоматизация: Автоматична
  • Допълнителни услуги: Рязане по дължина
  • Година: 2021
  • Тегло (KG): 2800
  • Мощност на двигателя (kw): 13,5 kw
  • Ключови точки за продажба: Автоматично
  • Гаранция: 2 години
  • Приложими индустрии: хотели, магазини за дрехи, магазини за строителни материали, магазини за ремонт на машини, производствени предприятия, фабрики за храни и напитки, ферми, ресторанти, домашна употреба, търговия на дребно, магазини за хранителни стоки, печатници, строителни работи, енергетика и добив, магазини за храни и напитки , Други, Рекламна компания
  • Местоположение на шоурума: Няма
  • Тип маркетинг: Нов продукт 2021 г
  • Доклад от изпитване на машината: Предоставен
  • Видео изходящ преглед: Осигурен
  • Гаранция на основните компоненти: 2 години
  • Основни компоненти: лагер, двигател, помпа, PLC, двигател
  • CNC система за управление: DA53T
  • Функция: Огъване на ламарина
  • Мощност: 13kw
  • Име на продукта: преса
