4-осна CNC тандемна преса с Delem Da58t 2d графичен контролер

Описание на продуктите

CNC Synchro Tandem преси използват 2 същите модели преси, обединени за огъване на по-дълъг лист, особено над 8 м дължина, 2 машини могат да бъдат огъващи независимо за висока производителност на късо метално огъване, използва същия контролер със синхронна технология; различни модели могат да бъдат обединени и с тандемни опции, една голяма преса, огъваща дебели и по-големи части, една малка преса, огъваща тънки и малки профили, може да се работи заедно, огъвайки по-дълги части с разумен дизайн на 2 машини с различен размер.

Основните функции

• Усъвършенстван пропорционален клапан контролира хидравличните цилиндри, за да работят синхронно и да постигнат прецизна повторяемост

• Да може да бъде контролиран в произволна точка в рамките на удара

• Точност на повторяемост /-0,01 мм, точност на паралелност /-0,02 мм

• Маса за компенсиране на деформация или коронираща система за висока прецизност

• Holland Delem DA58T CNC заедно с линейна скала, клапани Bosch-Rexroth, серво мотори и други известни елементи на марката, за да се осигури отлична производителност

Машинен блок

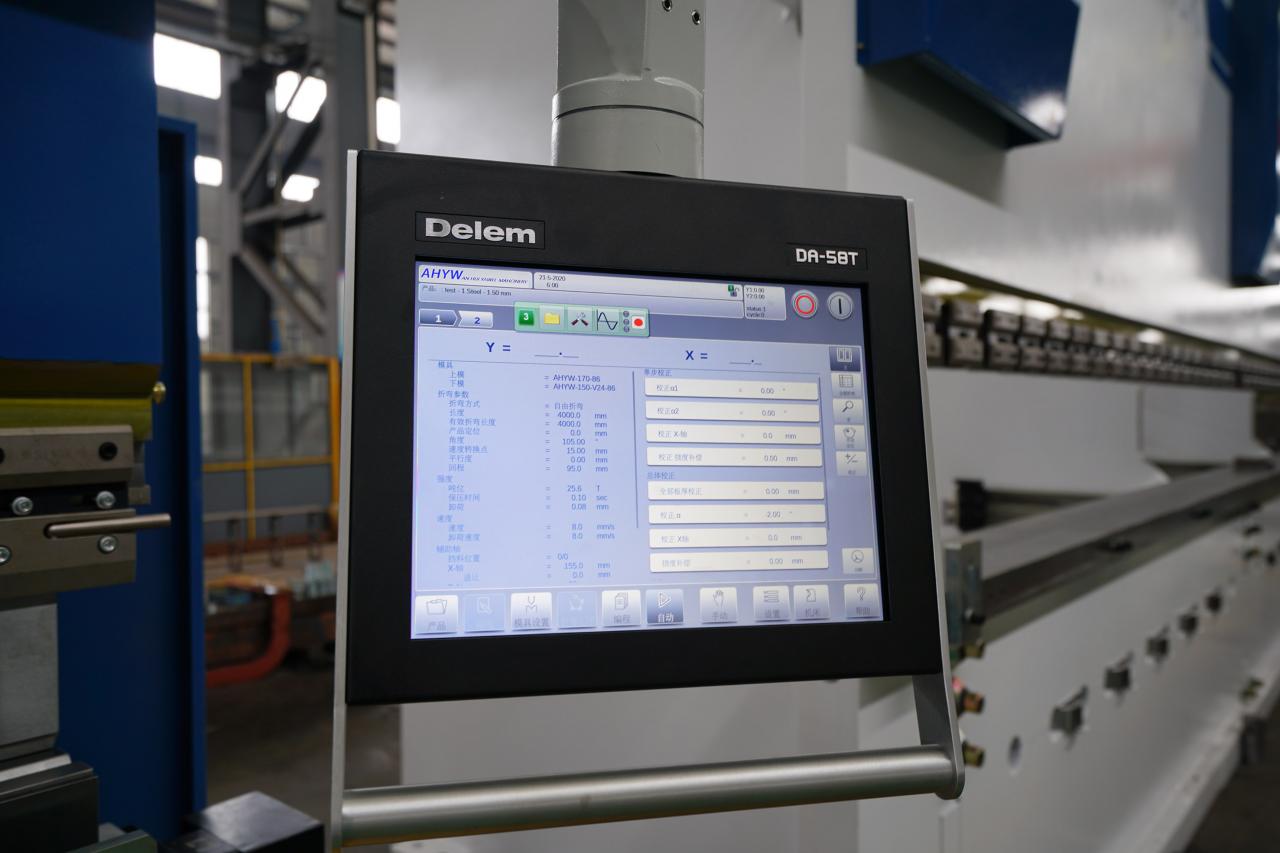

Тази серия абканти с ЦПУ разполага с твърда рамка за минимално огъване под натоварване. Машинното заваряване се извършва от заваръчен апарат и заваръчни роботи. След заваряването извършваме процес на облекчаване на напрежението чрез вибрационна система. След процеса на облекчаване на напрежението рамата на машината отива в CNC 5-осни обработващи центрове за точност. Всички референтни повърхности и отвори за свързване са обработени. Чрез всички тези процеси чувствителността на рамката на машината е защитена за дълъг живот. DELEM DA58T 2D графичен сензорен екран CNC контролер за преса

■ Програмиране на 2D графичен сензорен екран

■ 15'' цветен TFT с висока резолюция

■ Изчисляване на последователността на огъване

■ Коронен контрол

■ Серво управление и честотен инвертор

■ Усъвършенствани алгоритми за управление на ос Y за клапани със затворен и отворен контур.

■ USB, периферно взаимодействие

■ Офлайн софтуер Profle-T

Подробности за изображения

Механични бързи скоби

Използвайки механична бърза скоба за горни матрици, смяната на матриците е по-удобна и безопасна.

42Crmo инструменти

Матриците за преса са изработени от стомана 42Crmo и температурата на топлинна обработка до 42 °, осигуряваща експлоатационен живот на матрицата.

Механична компенсация на короната

Механичната компенсация позволява прецизна компенсация на деформацията по цялата дължина на масата.

KACON педал превключвател

Педалният превключвател KACON от Южна Корея подобрява експлоатационния живот и работната чувствителност.

Серво мотор

Серво мотор и драйвер на Panasonic/Yaskawa предлагат превъзходна производителност при висока скорост.

Франция Schneider Electrics

Стабилна електрическа система France Schneider, серво задвижване Panasonic за подобряване на точността на позициониране на X, Y ос.

Хидравлична система Bosch Rexroth

Германия Bosch Rexroth интегриран хидравличен вентилен блок.

Германия Маслена помпа VOITH

Използването на немска маслена помпа VOITH/Hoerbiger гарантира експлоатационния живот на маслото и намалява шума по време на работа.

Ръководство за двоен овен

Double Ram Ръководство за масло нагоре и надолу

Двойно линейно ръководство

Двоен линеен водач за CNC Press Brake пръстите спират движението.

Задни пръсти

RAYMAX Z1&Z2 Автоматичен заден габарит на спирачната преса, движещ се по двоен линеен водач.

Сферичен винт и линеен водач

Приемане на сферичен винт HIWIN и линеен водач за подобряване на точността на задната страна на машината.

Двойно линейно ръководство

Двоен линеен водач за CNC Press Brake пръстите спират движението.

Задни пръсти

RAYMAX Z1&Z2 Автоматичен заден габарит на спирачната преса, движещ се по двоен линеен водач.

Сферичен винт и линеен водач

Приемане на сферичен винт HIWIN и линеен водач за подобряване на точността на задната страна на машината.

ПО ИЗБОР

Италия DSP лазерна охранителна система

Заден габарит на R ос нагоре и надолу

DELEM контролер DA66T с 8 1 оси

Допълнителни устройства за извличане на странични стълбове

Допълнителен маслен охладител

Странична тежка опора с ролки

Технически параметри
Нашата услуга

Предпродажбено обслужване Техническа и екипна работа по продажбите

* Запитване и консултантска поддръжка.
* Предложете решение
* Вижте нашата фабрика.

Инженерите за следпродажбено обслужване и продажбите си сътрудничат

* Обучение как да инсталирате машината и как да използвате машината.
* Инженери на разположение за обслужване на машини в чужбина.

ЧЗВ

Q1. Вие сте фабрика или търговско дружество?

A: RAYMAX е професионален производител на преса, машина за рязане, машина за лазерно рязане с влакна и друго оборудване за обработка на ламарина. Имаме повече от 15 години опит в производството и нашите продукти са изнесени в повече от 90 страни и региони.

Q2. За първи път използвам такъв тип машина, лесна ли е за работа?

О: Подробни инструкции за инсталиране и работа ви се изпращат безплатно заедно с машината. В нашата фабрика се предлагат безплатни курсове за обучение. Инженерите са на разположение да обслужват в чужбина, но всички разходи трябва да бъдат платени от ваша страна. Предоставя се видео техническа поддръжка и онлайн поддръжка, 24 часа техническа поддръжка чрез обаждане, видео и имейл.

Q3. Какво е вашето нормално време за изпълнение?

О: Времето за изпълнение на рутинна поръчка обикновено е 25-30 дни. Това обаче варира в зависимост от редица фактори, включително размер на поръчката, модел на машината, сложност на детайла и натоварване на магазина, за да споменем само няколко. Сроковете за доставка са предоставени с всички оферти. Моля, уведомете ни, ако е необходима бърза поръчка и обикновено можем да се настаним.

Подробности

• Ход на плъзгача (мм): 200 мм
• Автоматично ниво: Напълно автоматично
• Дълбочина на гърлото (мм): 400 мм
• Тип машина: синхронизирана
• Дължина на работната маса (мм): 2*6000 мм
• Широчина на работната маса (мм): 250 мм
• Размери: 16000*2000*2670
• Състояние: Ново
• Място на произход: Анхуей, Китай
• Марка: RAYMAX
• Материал/Обработен метал: Месинг/Мед, Неръждаема стомана, СПЛАВ, Въглеродна стомана, Алуминий
• Автоматизация: Автоматична
• Допълнителни услуги: Машинна обработка
• Година: 2020
• Тегло (KG): 12500
• Мощност на двигателя (kw): 30 kw
• Ключови точки за продажба: Висока точност
• Гаранция: 2 години
• Приложими отрасли: магазини за строителни материали, работилници за ремонт на машини, производствени предприятия, строителни работи, енергетика и минно дело
• Местоположение на шоурума: Италия, Франция, Германия
• Тип маркетинг: Нов продукт 2020 г
• Доклад от изпитване на машината: Предоставен
• Видео изходящ преглед: Осигурен
• Гаранция на основните компоненти: 1 година
• Основни компоненти: Лагер, PLC
• Суровина: стомана
• Употреба: Огъване на метални листове
• Основен двигател: Германия Siemens
• Хидравлична система: Bosch Rexroth Германия
• Система за управление: DELEM DA53T
• Електрически компоненти: Schneider
• Серво мотор/ Серво задвижване: EMG Китай
• Сертификация: ce
• Осигурено следпродажбено обслужване: Инсталиране на място, въвеждане в експлоатация и обучение, Поддръжка и ремонт на място, Видеотехническа поддръжка, Онлайн поддръжка
• Следгаранционно обслужване: Видео техническа поддръжка, Онлайн поддръжка
• Местно местоположение на услугата: Италия, Франция, Германия
