Wc67k-400T Cnc Plc Ръчна машина за огъване на листове Хидравлична Nc машина за преса

Общ преглед на продукта

Специална система за цифрово управление е снабдена с основната рамка на машината за хидравлична преса.

Функцията за програмиране с много работни стъпки е в състояние да постигне автоматична работа и непрекъснато позициониране на многоетапни процедури, както и автоматична прецизна настройка за позициите на задния ограничител и плъзгащия блок.

Машината е снабдена с функция за броене на огъване, за показване в реално време на количеството на обработка, памет за прекъсване на захранването на позициите на ограничителя и плъзгащия блок, както и процедури и параметри.

Внесеният водещ винт със сачмени лагери и линейната водеща релса се използват за задна запушалка, за да се гарантира точността на позициониране на задната запушалка, за да бъде по-висока точността на обработка на машината.

Производителност и характеристики:

1. Корпусът на машината е в цялостна заварена и цялостно обработена структура и софтуерът за анализ на крайните елементи ANSYS се прилага към основните части на корпуса на машината за анализ, което гарантира надеждността на машинния инструмент и прецизността на цялата машина.

2. Режимът на управление на затворен контур, съставен от електрохидравличен серво клапан, внесен от Германия, и внесена решетъчна линийка е приета за fhe главните маслени цилиндри от двете страни, за да се пробие моделът на управление на хода на традиционните машини за огъване от механичен тип stoppe - r, типичен за високи прецизност на обратната връзка за позицията на плъзгащия блок, точна и стабилна работа, добра синхронизираща производителност и висока повтаряща се прецизност на позициониране на плъзгащия блок.

3. Вносните части се използват за всички функционални части в задната запушалка, за да се гарантира прецизността на спиране на задната запушалка, а механизмът на задната запушалка ще включва множество спирачни валове за по-пълни функции, които се използват според изискванията на клиента.

4. Интегрирана система за управление, внесена от Германия, е приета за цялата хидравлична система, за да се опрости инсталирането на тръбопроводи и да се гарантира стабилна работа, както и прост и хубав външен вид на машинния инструмент.

5. C-образни плочи са монтирани от двете страни на корпуса на машината, а високопрецизната решетъчна линийка е монтирана върху C-образните плочи, като по този начин се избягва влиянието върху чакащата прецизност, произтичащо от изкривяване на тялото на машината по време на процеса на огъване.

6. Долната работна маса е снабдена с механизъм за автоматична компенсация за хидравлично отклонение, за постигане на ефективна компенсация без мъртва зона с висока прецизност на огъване и гарантирана дълга стабилност.

Системата за цифрово управление се отнася до системата за цифрово управление, специална за електрохидравлични серво огъващи машини на италианската ESA, Холандия DELEM. или швейцарски компании CYBELEC, способни да постигнат функциите на графично програмиране за ъгъл на огъване, компенсация за промяна на ъгъла, автоматично изчисляване и регулиране на натиска на огъване, автоматично изчисляване на компенсация за изкривяване на работната маса, удължаване на дължината на детайлите, натиск на огъване за натискане на подметката, отворено разстояние , и изтегляне на задната тапа и др.

ХАРАКТЕРИСТИКИ С ПОГЛЕД

Функция на контролера DELEM DA53T:

1. 10,1″ TFT дисплей с истинска резолюция и висока разделителна способност.
2. Управление на до 4 оси (Y1, Y2 2 спомагателни оси)
3. Контрол на компенсацията на деформацията с библиотека режим/материал/продукт.
4. Поддръжка на серво или управление на честотното преобразуване.
5. Усъвършенстваният алгоритъм за управление на Y-ос може да управлява както клапан със затворен цикъл, така и клапан с отворен цикъл.
6. Мрежова двойна компютърна връзка (по избор).
7. USB периферен интерфейс. Profile-53tl софтуер за офлайн програмиране.

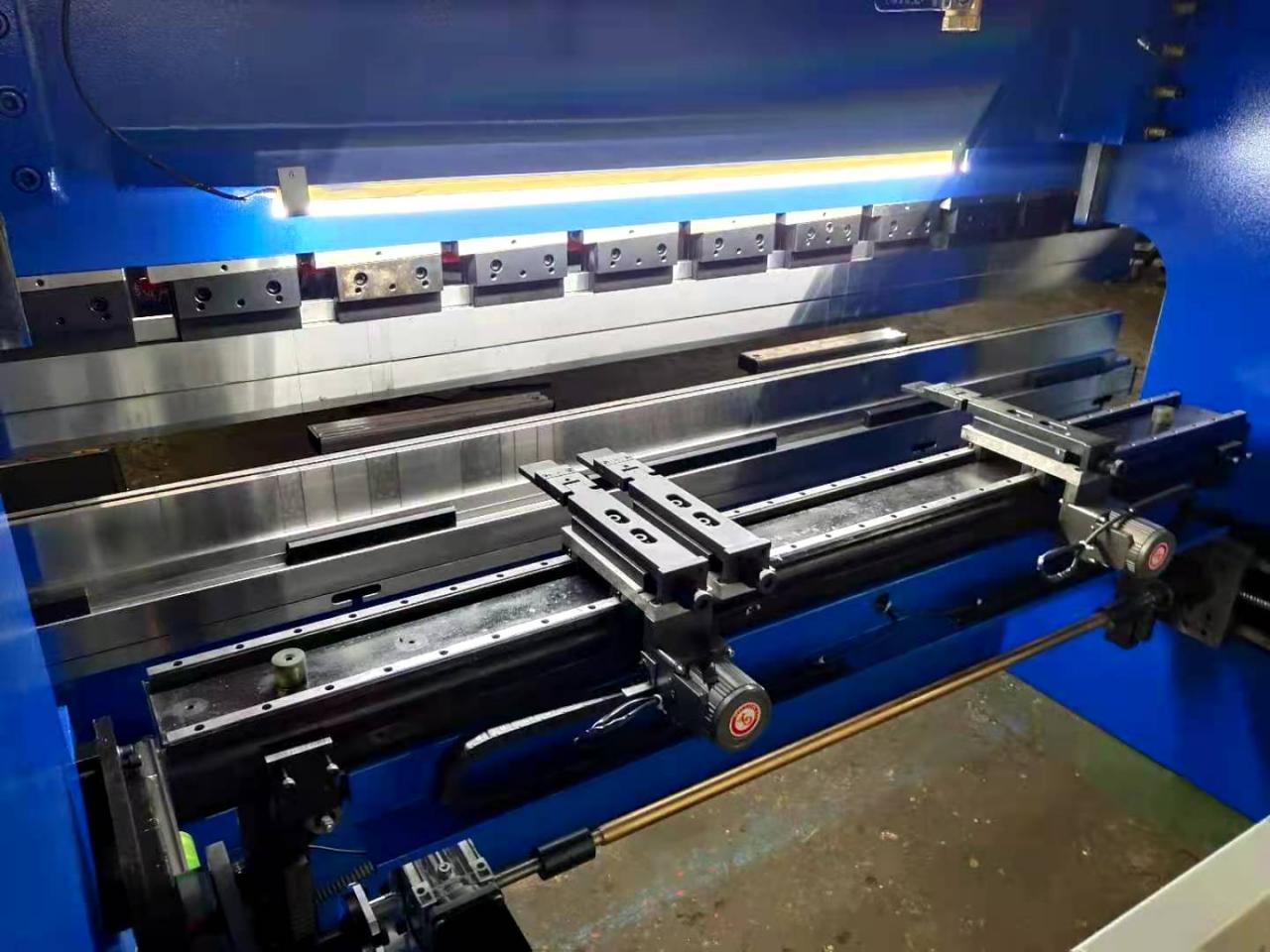

Multi V форма (по избор)
Задна система за задържане

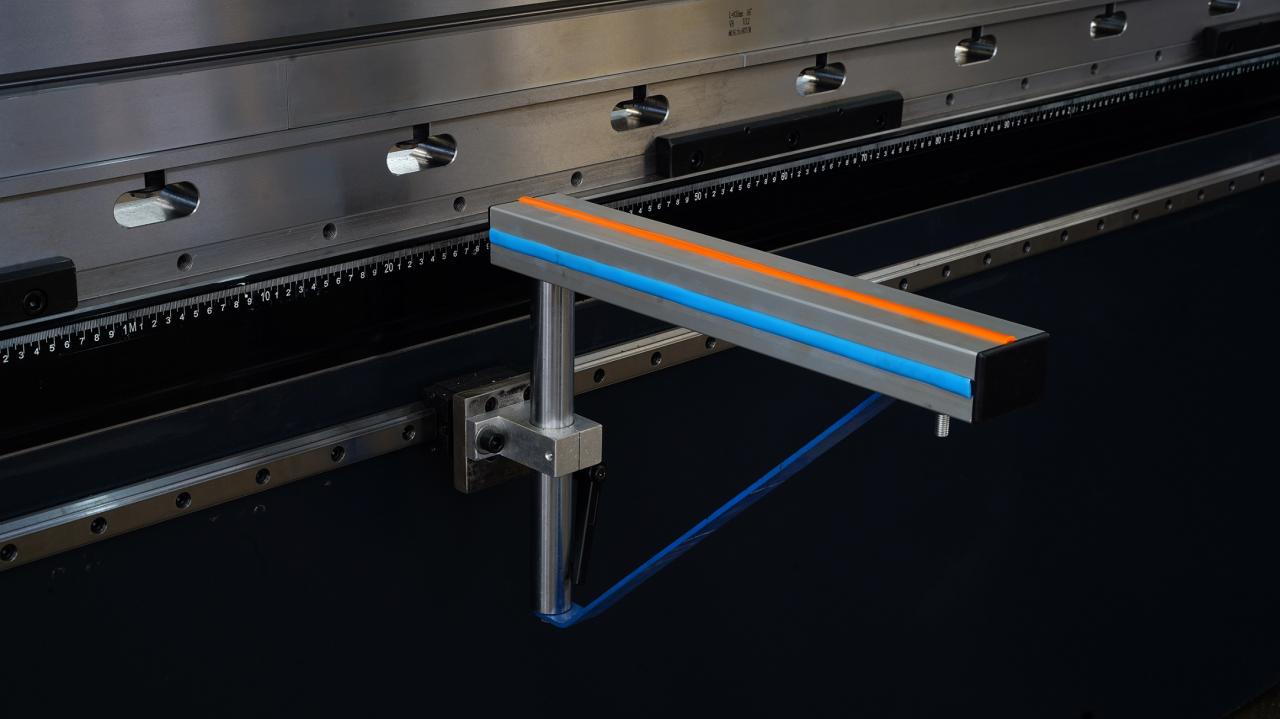

Преместване на предното поддържащо устройство

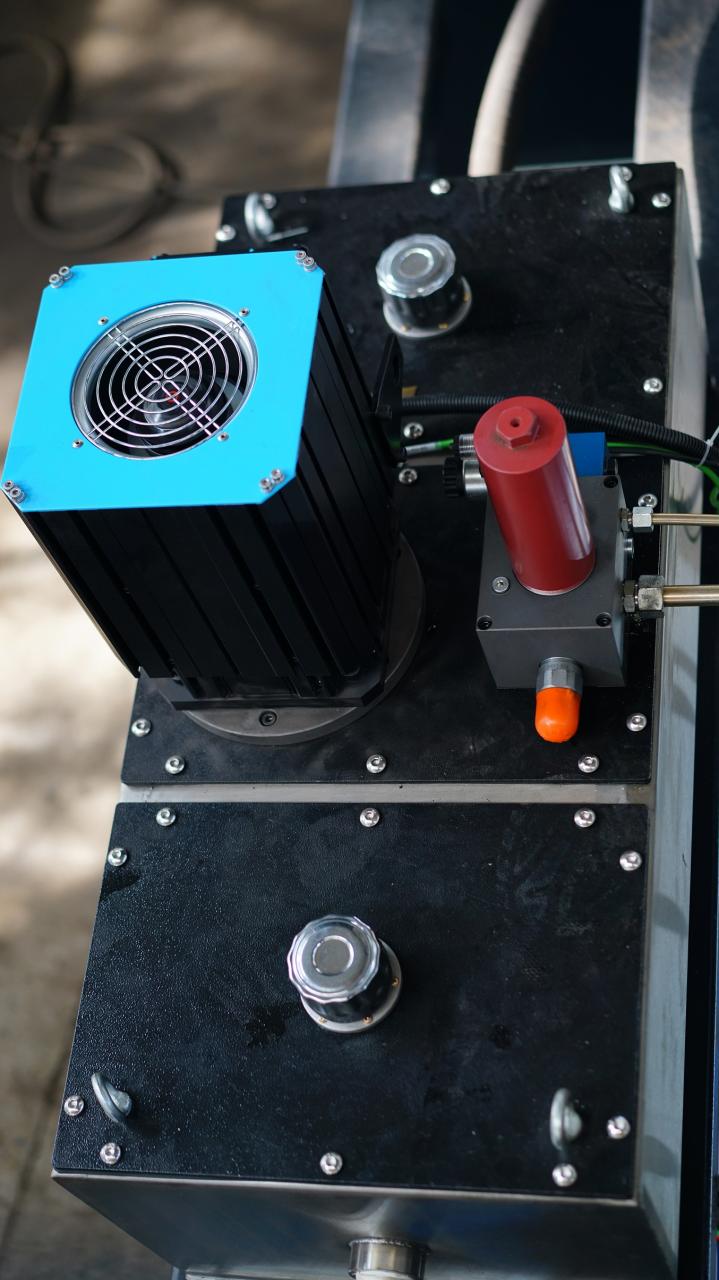

Монтаж на системата за управление на серво помпата

Ръчно повдигане на задния габарит

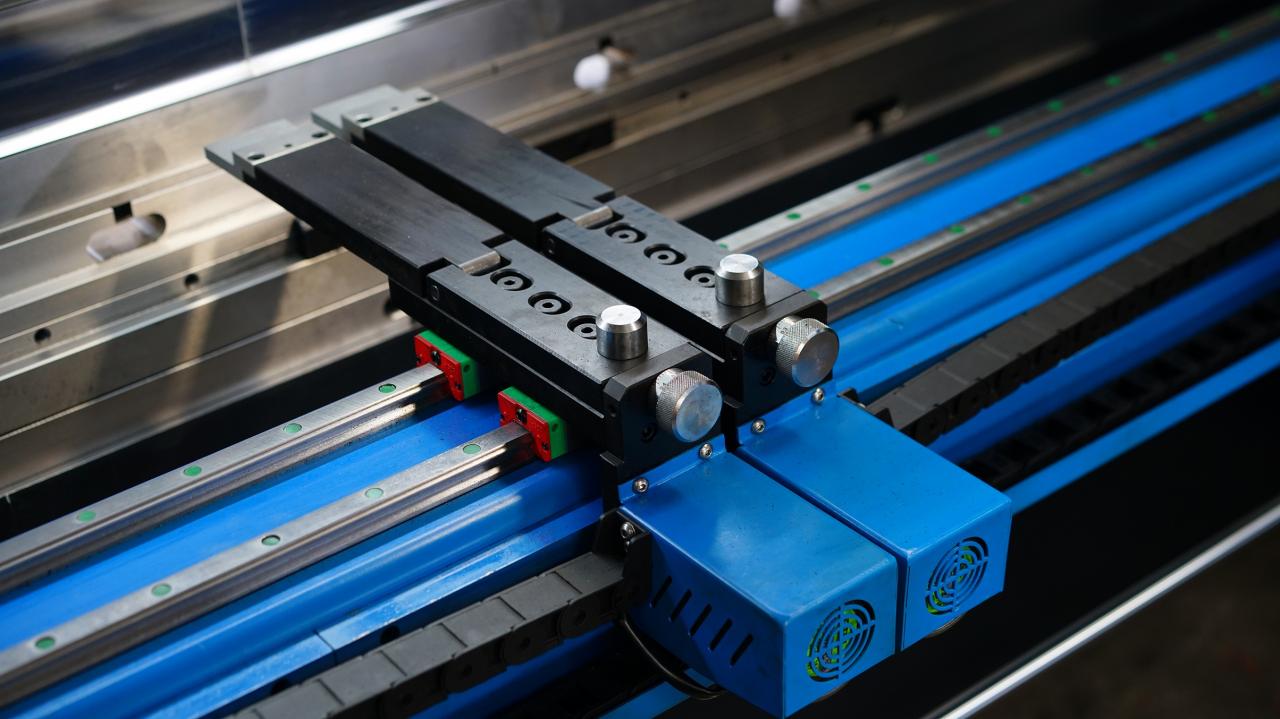

Високопрецизни стопиращи пръсти, двоен линеен водач за лесно преместване
Синхронно колело и ремък осигуряват точност на движение на задния габарит
Контактор

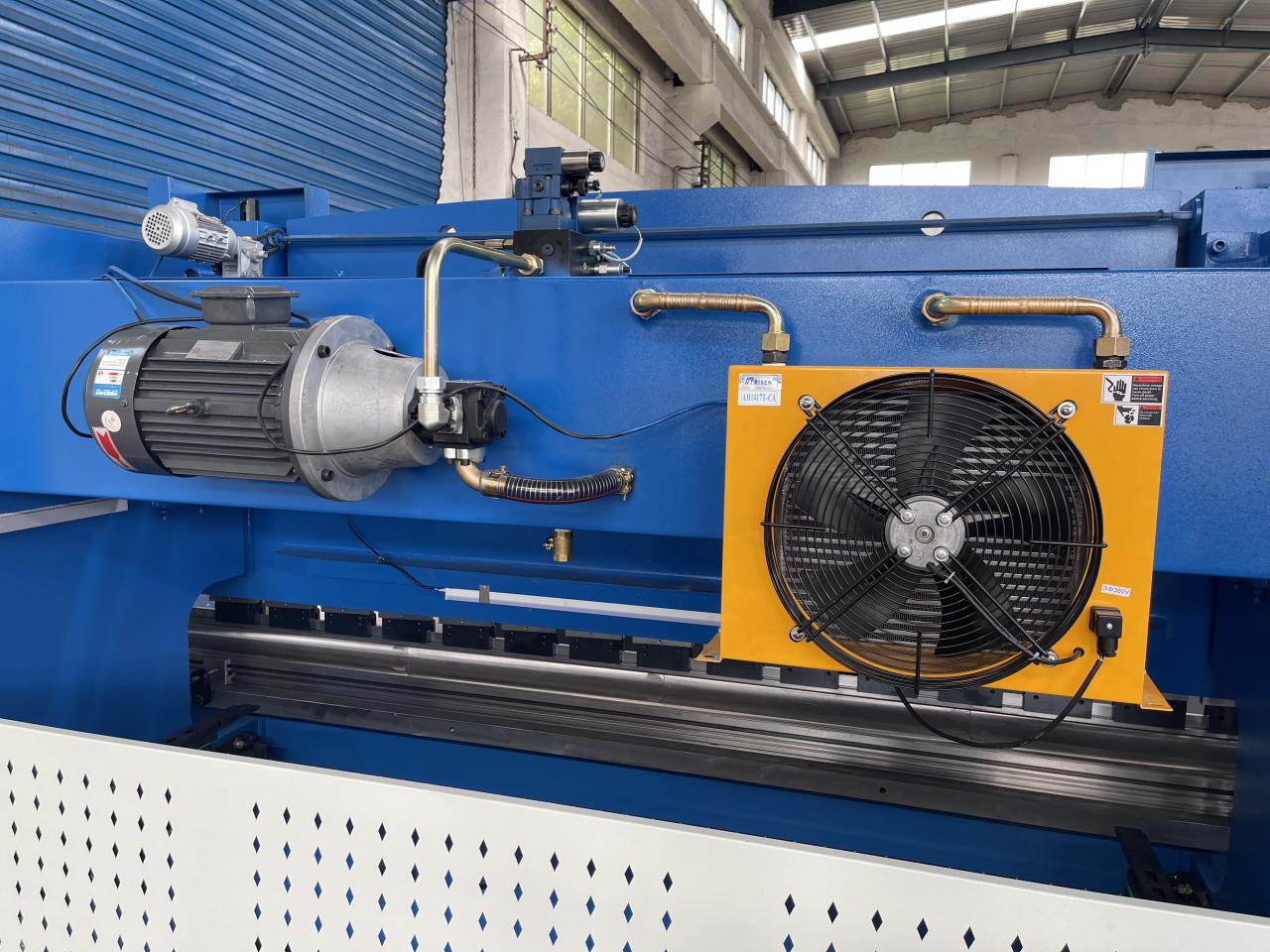

Охладител с вентилатор (по избор)

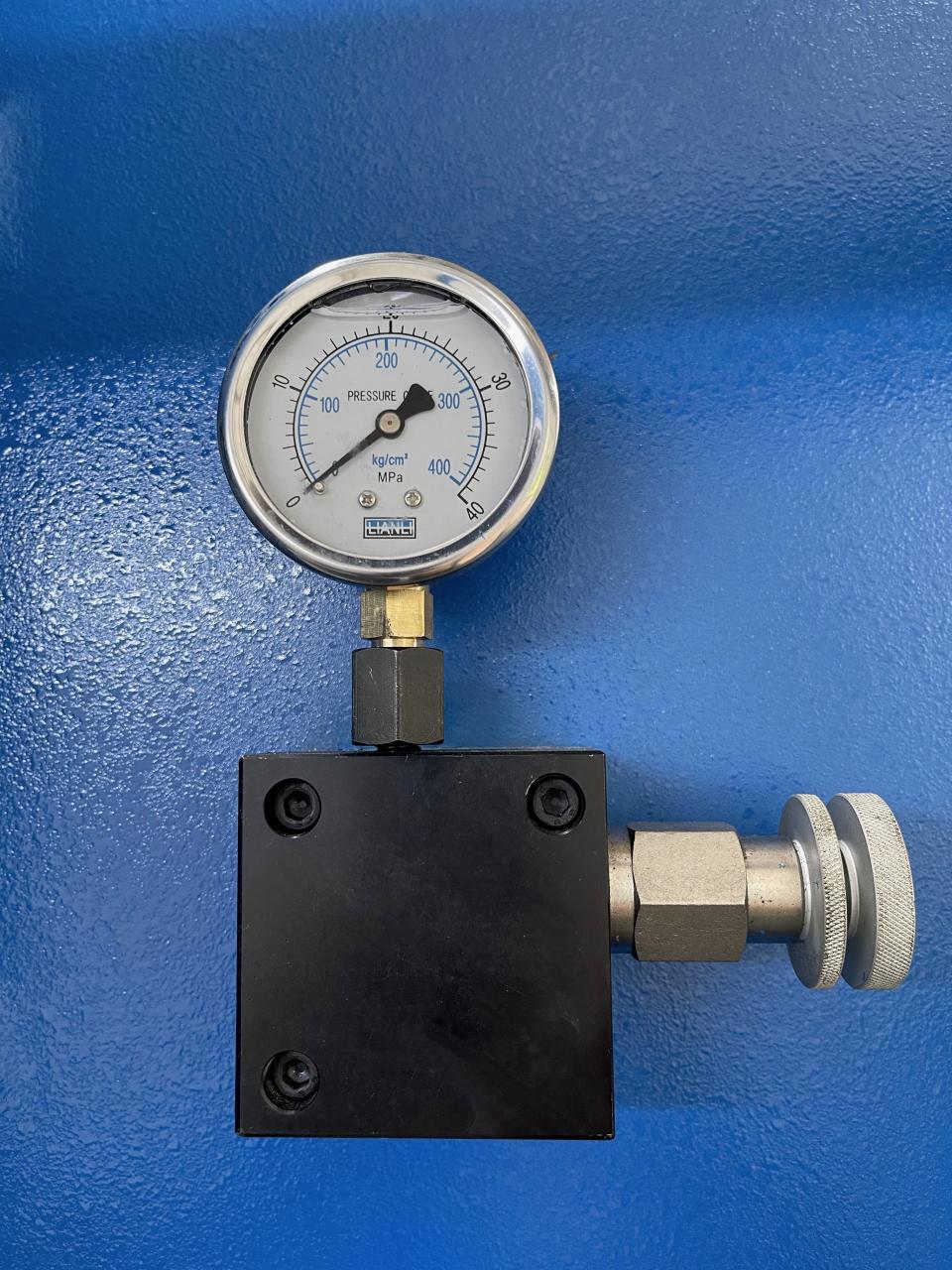

Манометър

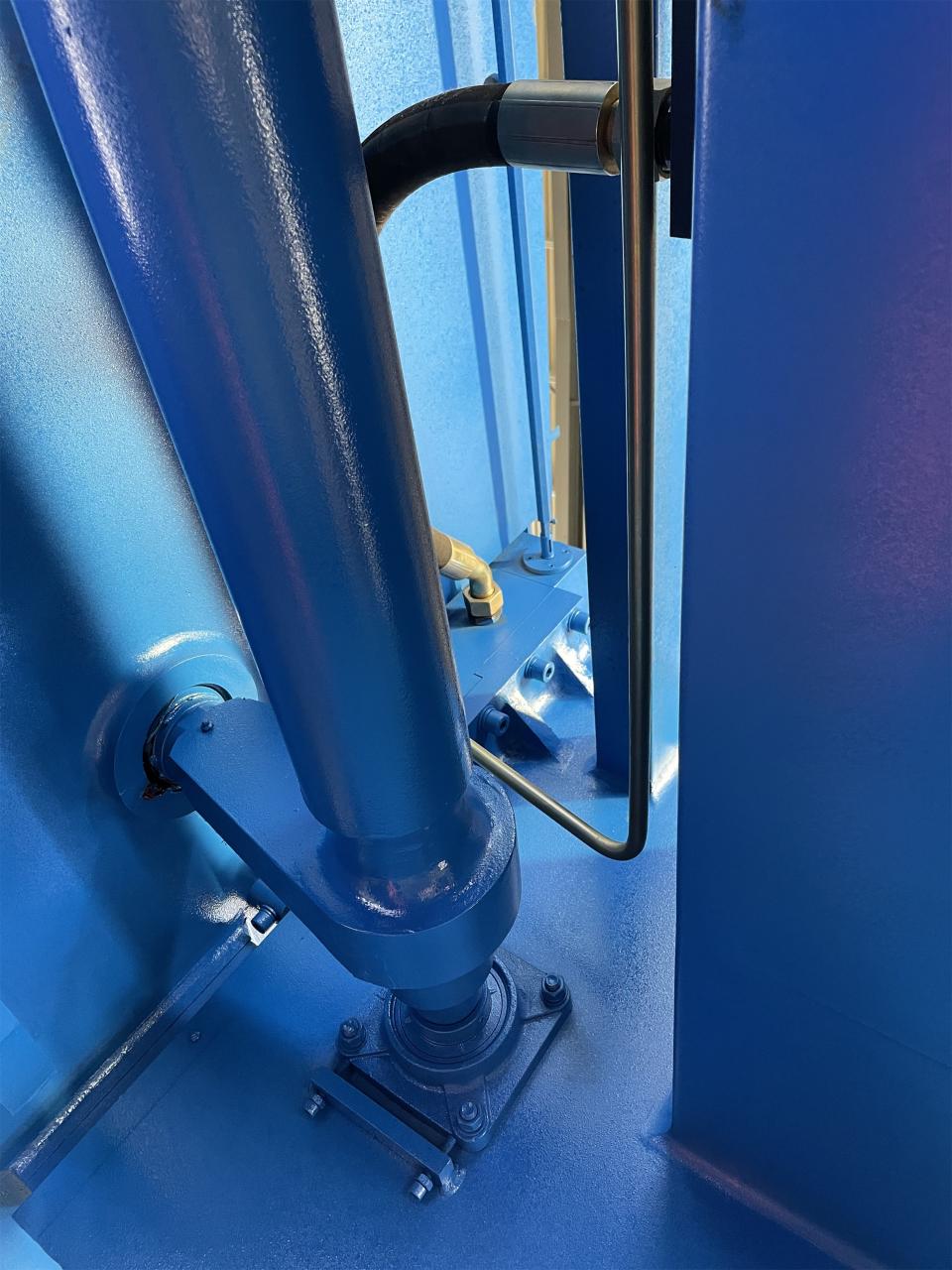

Маслена тръба EMB
осигуряват дълъг експлоатационен живот и без изтичане на масло

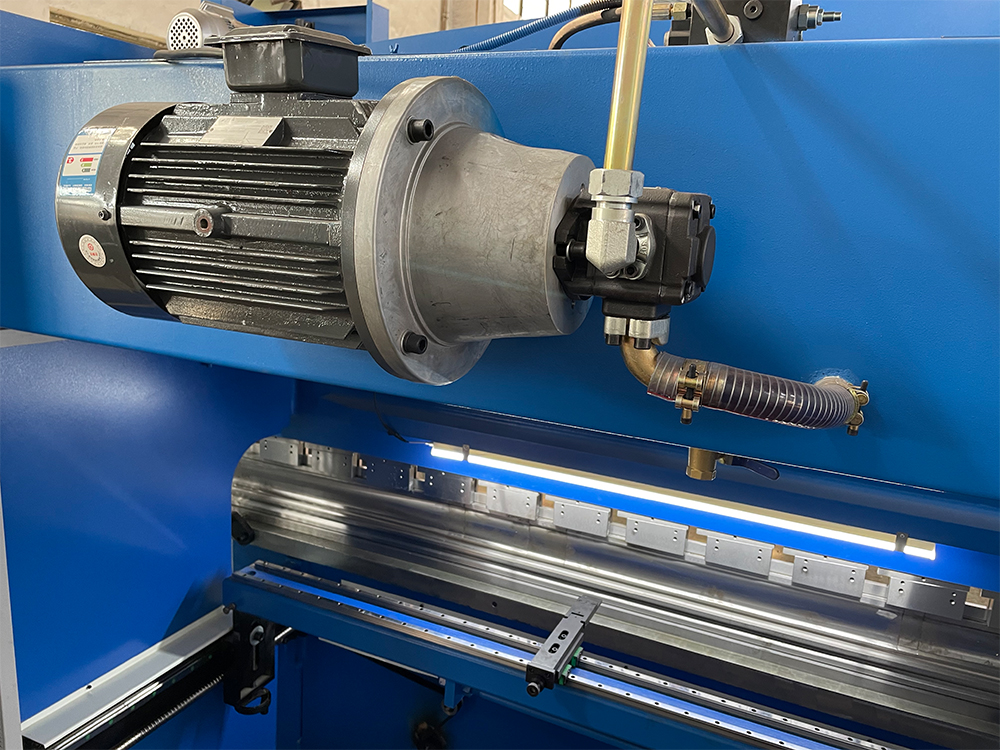

Мотор Siemens, нисък работен шум и дълъг живот
Клапан Bosch Rexroth с нисък работен шум и добра производителност

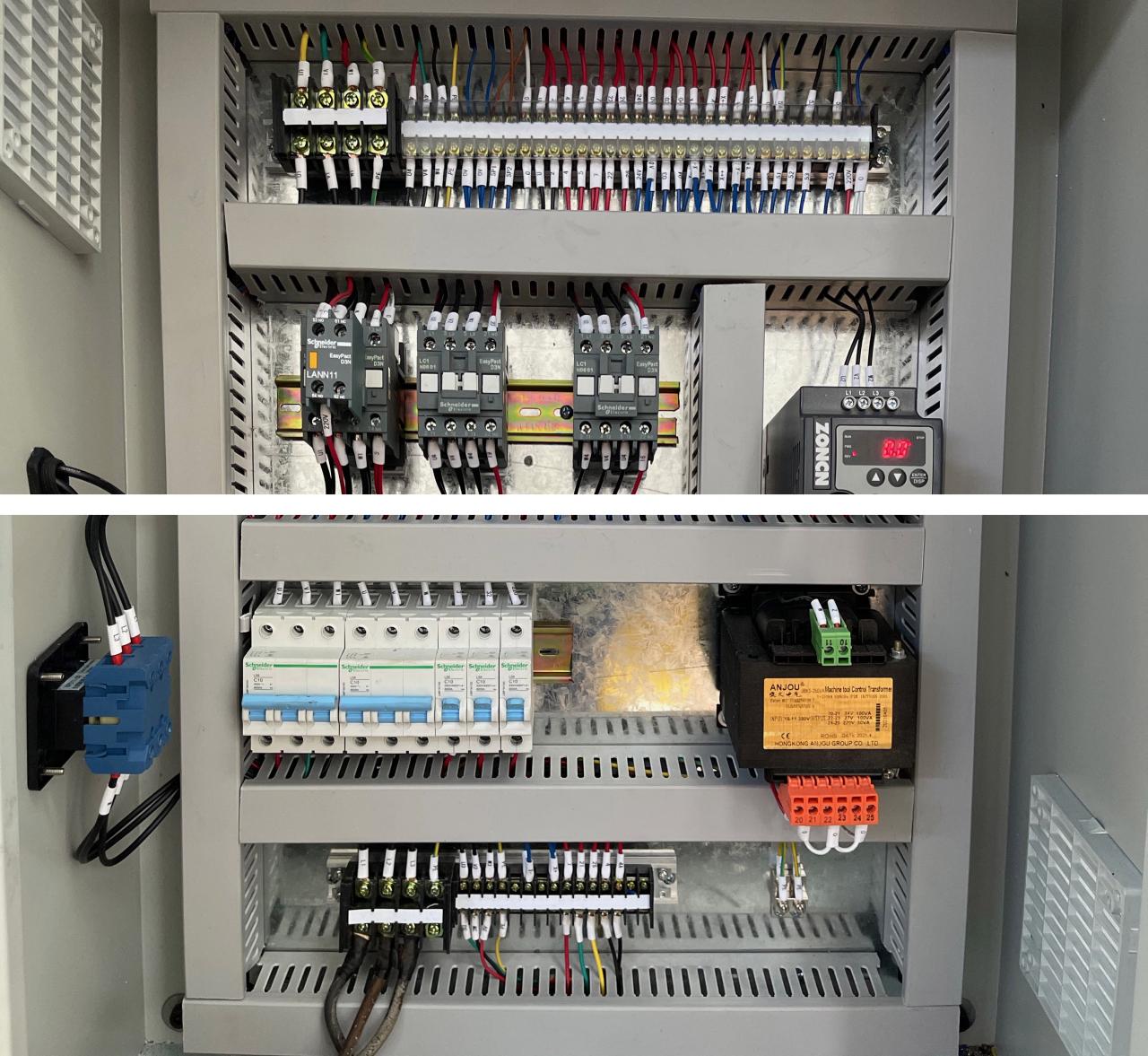

Електрически шкаф с компоненти на марката Schneider

СПЕЦИФИКАЦИИ НА ПРОДУКТА

Вещ	400T/4000	400T/5000	400T/6000
Номинално налягане	4000	4000	4000	KN
дължина на работната маса	4000	5000	6000	мм
Разстояние между дупките	3000	4000	5000	мм
Дълбочина на гърлото	400	400	400	мм
Инсулт на овен	250	250	250	мм
Макс. отворена височина	590	590	590	мм
Основна мощност на двигателя	30	30	30	kw
Размери (ДШВ)	420026004000	520026004100	620026004300	мм

Подробности

Ход на плъзгача (мм): 250 мм
Автоматично ниво: Напълно автоматично
Дълбочина на гърлото (мм): 400 мм
Тип машина: синхронизирана
Дължина на работната маса (мм): 5000 мм
Широчина на работната маса (мм): 200 мм
Размер: 5200*2600*4100мм
Състояние: Ново
Материал/Обработен метал: Месинг/Мед, Неръждаема стомана, СПЛАВ, Въглеродна стомана, Алуминий
Автоматизация: Автоматична
Допълнителни услуги: Оформяне на края
Година: 2021
Тегло (KG): 23000
Мощност на двигателя (kw): 30 kw
Ключови точки за продажба: Устойчив
Гаранция: 2 години
Приложими индустрии: Магазини за строителни материали, Цехове за ремонт на машини, Производствен завод, Строителни работи, Обработка на метални листове
Местоположение на шоурума: Няма
Тип маркетинг: Нов продукт 2022
Доклад от изпитване на машината: Предоставен
Видео изходящ преглед: Осигурен
Гаранция на основните компоненти: 2 години
Основни компоненти: лагер, двигател, помпа, зъбно колело, PLC, съд под налягане, двигател, скоростна кутия
Наименование на продукта: Хидравлична машина за преса с ЦПУ
Система за управление: E21/DA41S/Cyb Touch8
Мотор: SIEMENS BEIDE
Хидравлична система: Rexroth
Електрически компоненти: Schneider
Уплътнителен пръстен: NOKJapan
Сферичен винт/ Линеен водач: HIWIN
Цвят: по избор на клиента
Доставка: 15 дни
Характеристика: Висока производителност
