Машина за огъване на ламарина Хидравлична огъваща плоча от неръждаема стомана Мини преса

Описание на продукта

1）WC67K NC хидравлична плоча преса с контролер E21

Абкант за листова ламарина със система E21 NC

Честотен преобразувател контролира позиционирането на главния двигател по оста X, Y: SIEMENS Германия

Вентил: Bosch Rexroth Германия

Електрика: Schneider Франция

1. Дизайнът отговаря на международните стандарти на ЕС. Фюзелажът елиминира вътрешното напрежение чрез отгряване и осигурява по-висока прецизност и здравина. Всички машини са проектирани с помощта на 3D програмиране на SOLID WORKS и са направени с подобрена стомана ST44-1 с най-новата технология.

2. Машината за огъване с торсионна ос от серията WC67K използва система за управление на Chines ESTUN NC, за да ви помогне да увеличите производителността си и да запазите най-ниските разходи и по-ниски разходи за поддръжка. Висококачествено и повтарящо се огъване се постига чрез използване на синхронизирани цилиндри и клапани.

3. E21 система за програмиране на контролна система и инвертор реализират точната функция за позициониране на оста X оста Y.

4. Авангардна технология за хидравлично управление с честотна характеристика, твърдата горна греда работи върху 8-точкови лагери с прецизност на огъване от /-0,01 mm

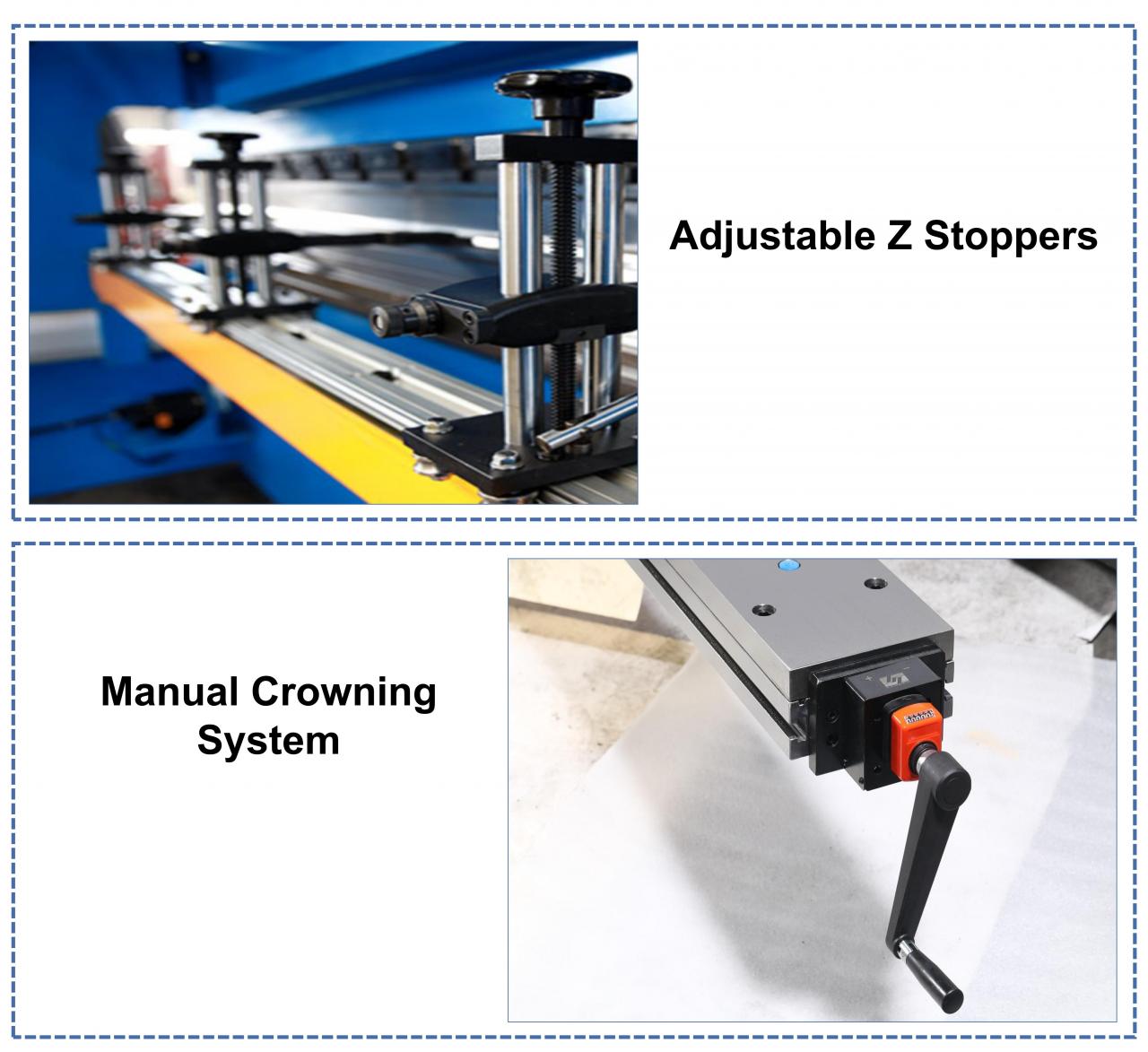

5. Опционална функция за компенсация на V-ос и изберете подходящата форма за лесно огъване на детайли със сложна форма. Стандартно оборудване.

Китайски E21 NC контролер

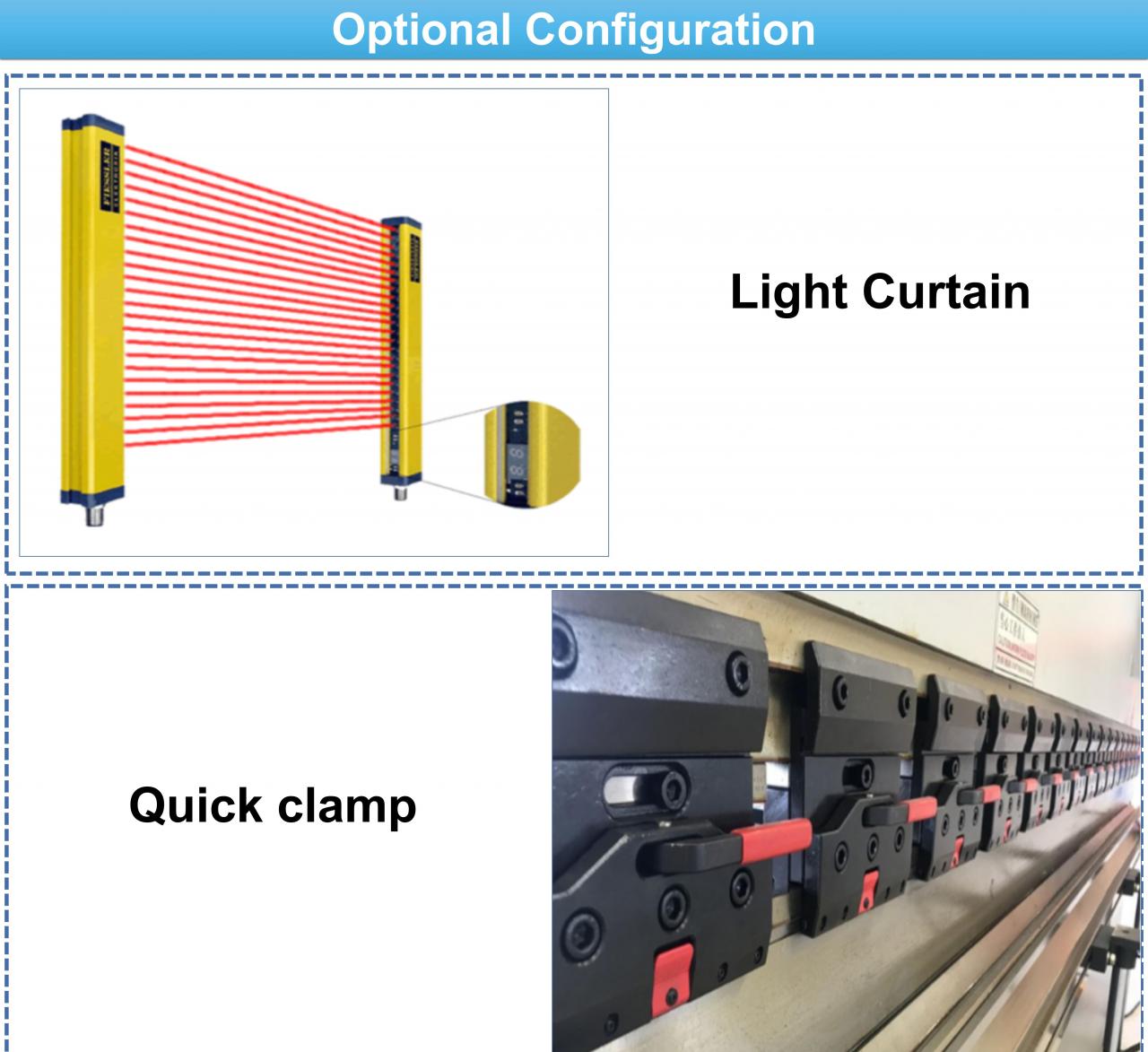

1. Светлинните предпазители гарантират безопасността на операторите по време на работа

2. Регулиране на управлението на системата по оста Y и ос X, а честотният преобразувател контролира позиционирането им.

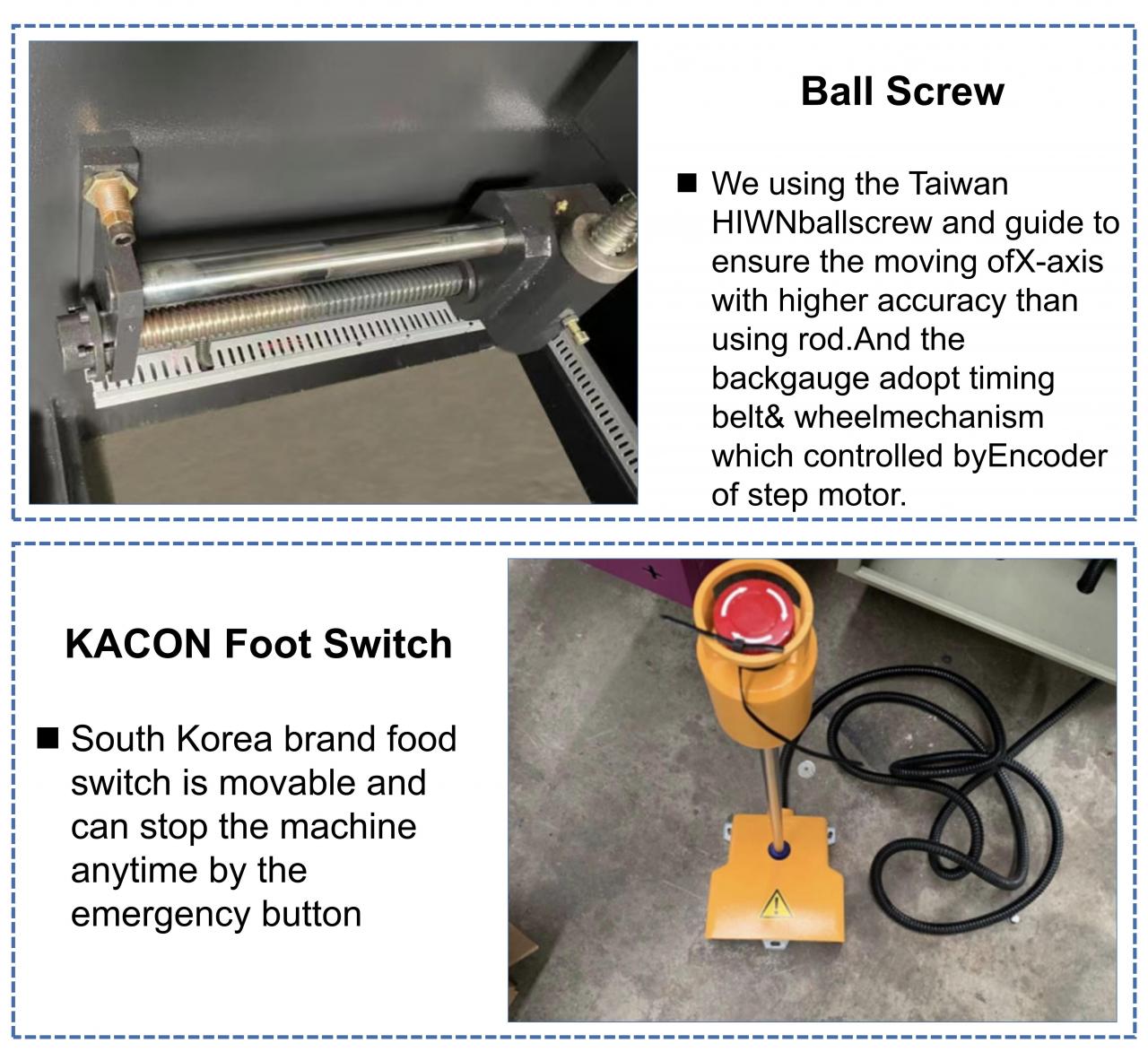

3. Линейна направляваща релса и сферичен винт с точност от 0,01 мм (HIWIN, ТАЙВАН).

4. Стоманена моноблокова конструкция.

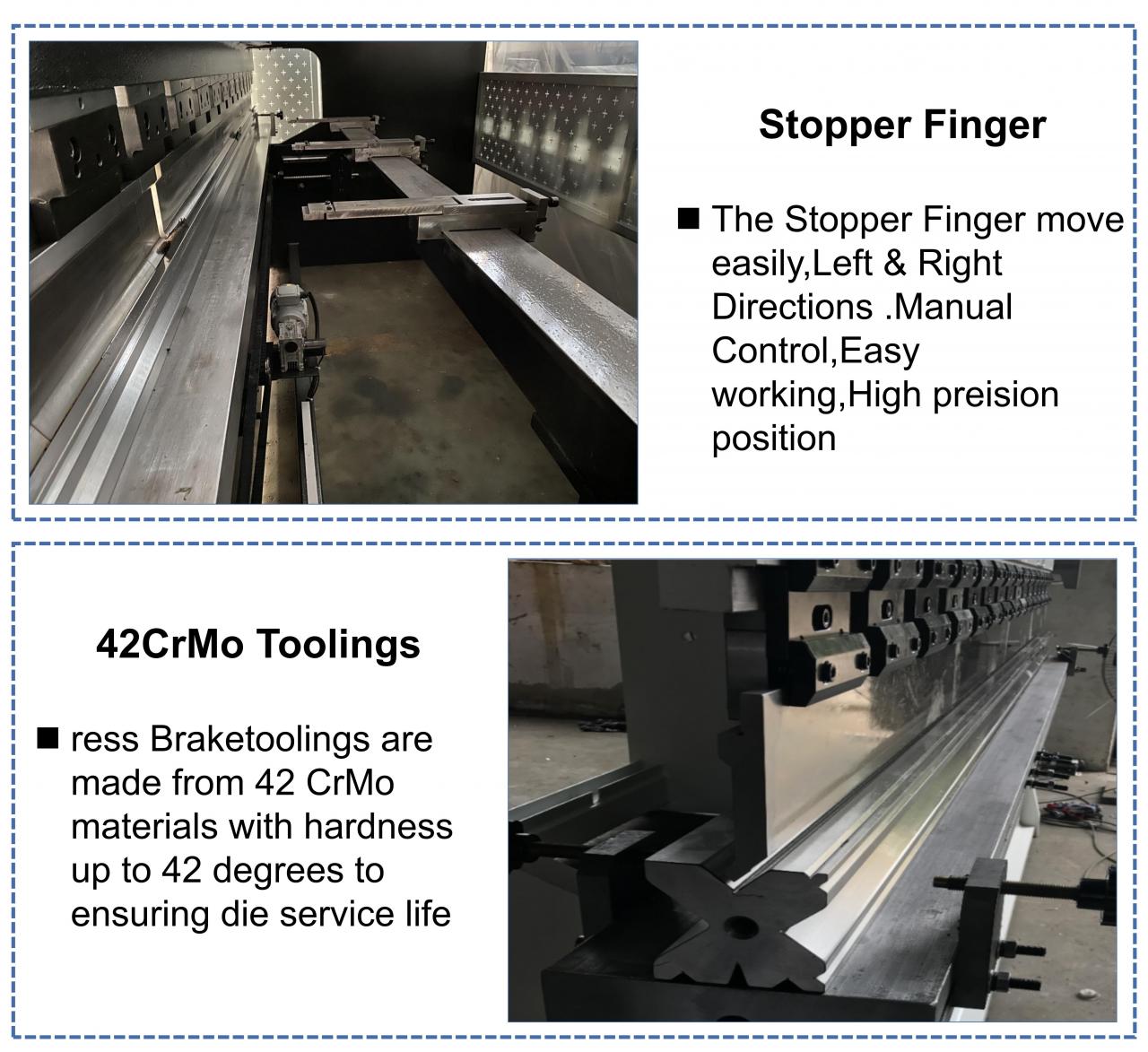

5. Регулируеми стоп пръсти.

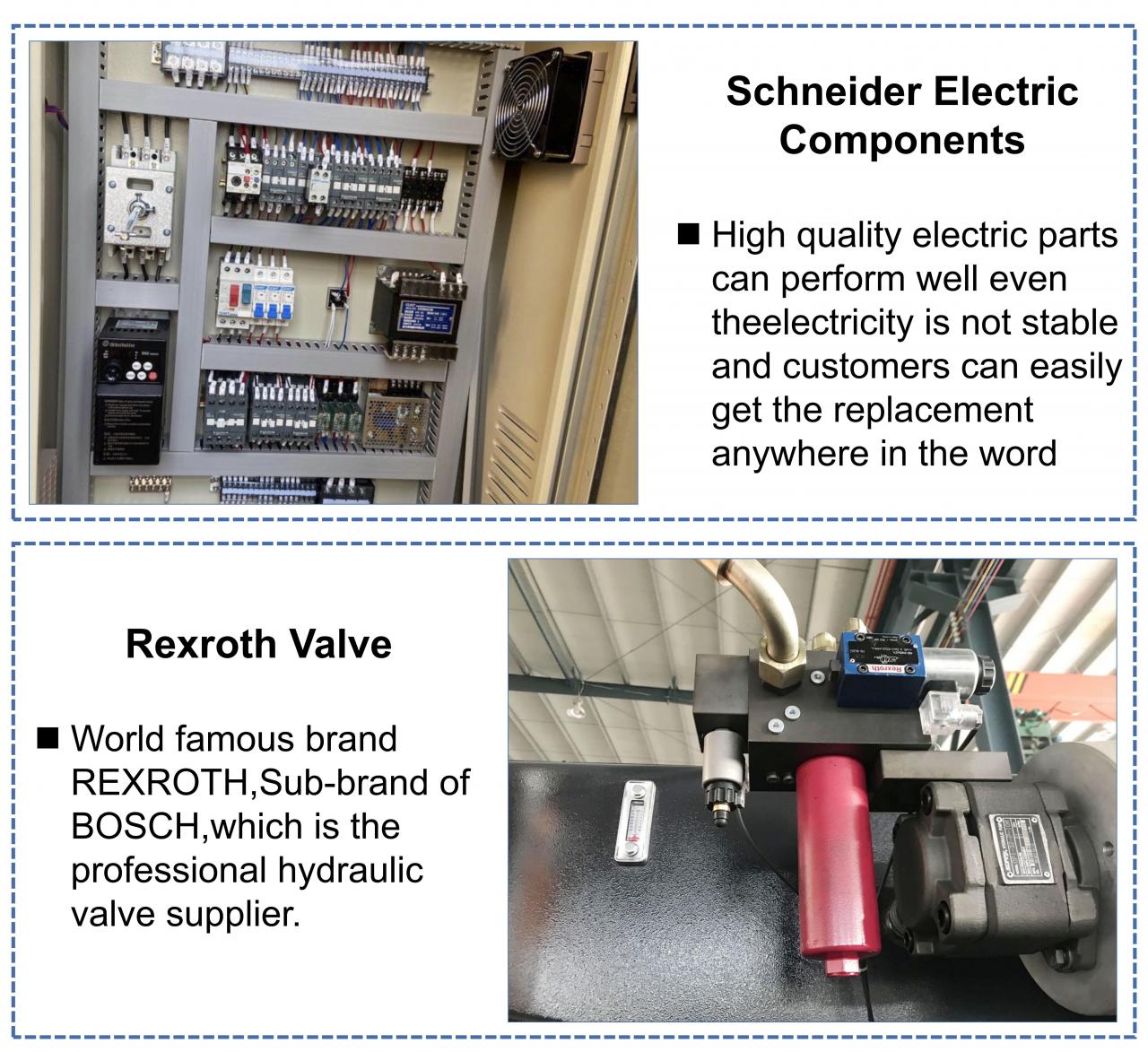

6. Стандартна електрическа част от Schneider, Франция.

7. Стандартни конектори за маслени тръби от EMB Германия.

8. Стандартни клапани и маслена помпа от Bosch Rexroth Германия.

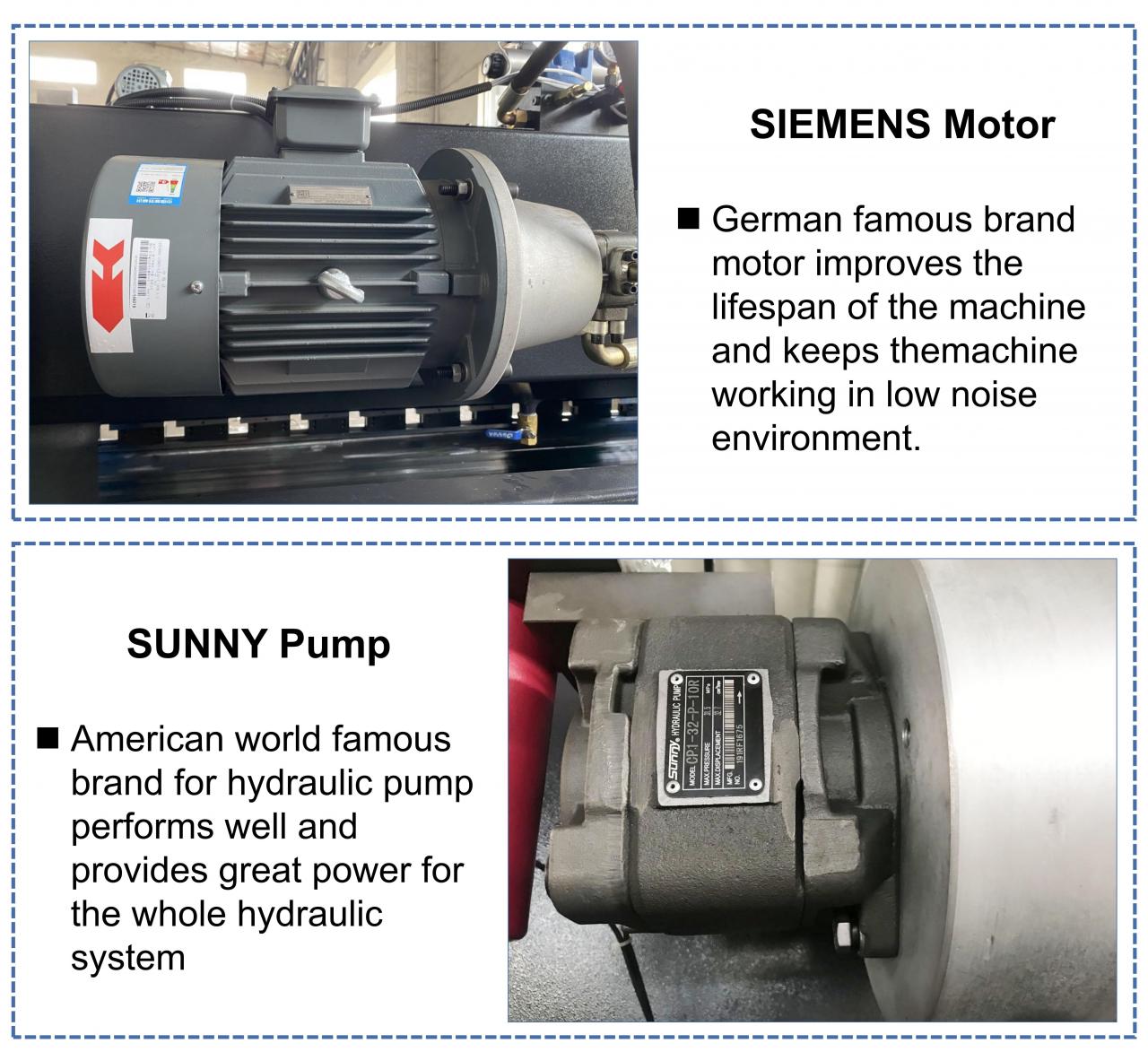

9. Стандартен основен мотор от Siemens Германия

10. Хидравлична и електрическа защита от претоварване

Китайска система ESTUN E21 NC

Монохромен LCD панел с кутия Интегрален коефициент, свободно програмируем

Автоматичен контрол на позиционирането (коментен двигател или инвентор)

Допустимо изместване на шпиндела Вътрешно реле за време

Брояч на наличности и вътрешно реле за време

B1ackgauge дисплей за позиция с 0,01 мм

Техника на производство

Вещ	Мерна единица	Спецификация
Модел машина		100T-2500	100T-3200	100T-4000
Номинална сила	KN	1000	1000	1000
Дължина на работната маса	Ммм	2500	3200	4000
Разстояние между колоните	Ммм	1900	2600	3200
Дълбочина на гърлото	Ммм	320	320	320
Макс. плъзгане	Ммм	120	120	120
Макс. затворена височина	Ммм	370	370	370
Време за пътуване	Време/мин	15	15	15
Основна мощност на двигателя	Kw	7.5	7.5	7.5
Макс. хидравлично налягане	Mpa	25	25	25
Контурни размери	мм	250016002400	320016002500	400016002500

Подробности

Ход на плъзгача (мм): 110 мм
Автоматично ниво: Полуавтоматично
Дълбочина на гърлото (мм): 200 мм
Тип на машината: синхронизирана, торсионна греда, NC преса
Дължина на работната маса (mm): 2500
Широчина на работната маса (мм): 2500 мм
Размери: 2545x1510x2050
Състояние: Ново
Материал / обработен метал: неръждаема стомана, въглеродна стомана, алуминий
Автоматизация: Автоматична
Тегло (KG): 6500
Мощност на двигателя (kw): 5.5 kw
Ключови точки за продажба: Лесен за работа
Гаранция: 5 години
Приложими индустрии: Сервизи за ремонт на машини, производствени предприятия, строителни работи
Местоположение на шоурума: Индонезия
Маркетингов тип: обикновен продукт
Доклад от изпитване на машината: Предоставен
Видео изходящ преглед: Осигурен
Гаранция на основните компоненти: 5 години
Основни компоненти: двигател, помпа
Електрически компоненти: Schneider Франция
Серво мотор/ Серво задвижване: YASKAWA
Напрежение: 220V/380V/415V/440V/персонализирано
Мотор: Siemens Германия
Сферичен винт: HIWIN TBI
Номинално налягане (kN): 1600 kN
Максимално отворено: 370 мм
Разстояние между полюсите: 1970 мм
Цвят: Персонализиран
