Хидравлична стоманодобивна машина за рязане на метал за щанцоване, изрязване, изрязване, рязане

Описание на продукта

Нашите стоманодобивници ще осигурят оптимално качество и производителност на разумна цена във вашата компания. Тази универсална машина ви позволява да щанцовате, изрязвате, нарязвате, изрязвате и много други функции зависят от конфигурацията на вашия инструмент. Тази машина е оборудвана с две отделни станции, които могат да работят независимо. Много прецизно обработени механични части и подбрани основни хидравлични и електрически компоненти гарантират дълга безпроблемна работа и стабилна работа при всякакви условия.

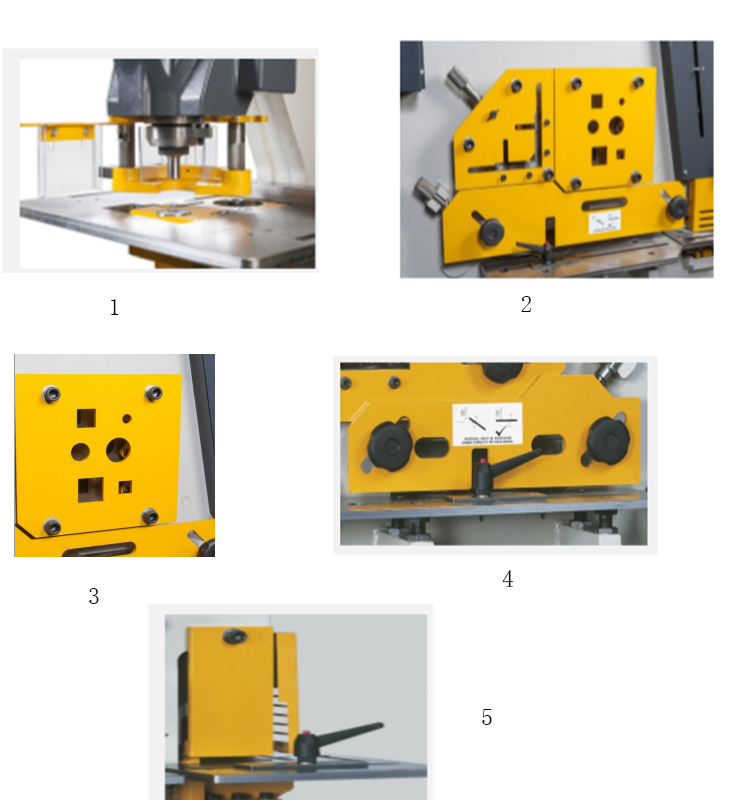

Подробни изображения

1. Щанцова станция

Голямата зона на леглото за щанцоване има подвижен преден блок и е проектирана да предоставя много широк спектър от приложения за щанцоване. Маса за щанцоване с правила и ръководства за повторна работа са монтирани като стандартно оборудване.

2. Ъглова станция

Тази станция осигурява рязане под ъгъл от 90° и 45° с голям капацитет. Ъгли между 45° и 90° могат да бъдат постигнати чрез първо рязане на 90° и след това подрязване на фланеца до необходимия ъгъл в станцията за рязане

3. Станция за рязане на профили

Машините са стандартно оборудвани с ножове за рязане на кръгли и квадратни пръти. С допълнително оборудване машините могат да режат в този отвор канал, гредоред, Т-образно сечение и много други специални профили.

4. Подстригване

Режещият модул е снабден с проста здрава дръжка, която се регулира за всяка дебелина на материала в рамките на капацитета на рязане на машината. Подаващата маса за срязване с регулируеми водачи е монтирана, за да позволи точно подаване на материали. Водачът може да се регулира, за да позволи косо рязане до 45° за плоски пръти или за подрязване на равните ъгли на ъгъла.

5. Станция за нарязване

Станцията за изрязване е стандартно оборудвана с правоъгълна маса за изрязване с регулируеми ограничители, позволяващи повтарящо се позициониране.

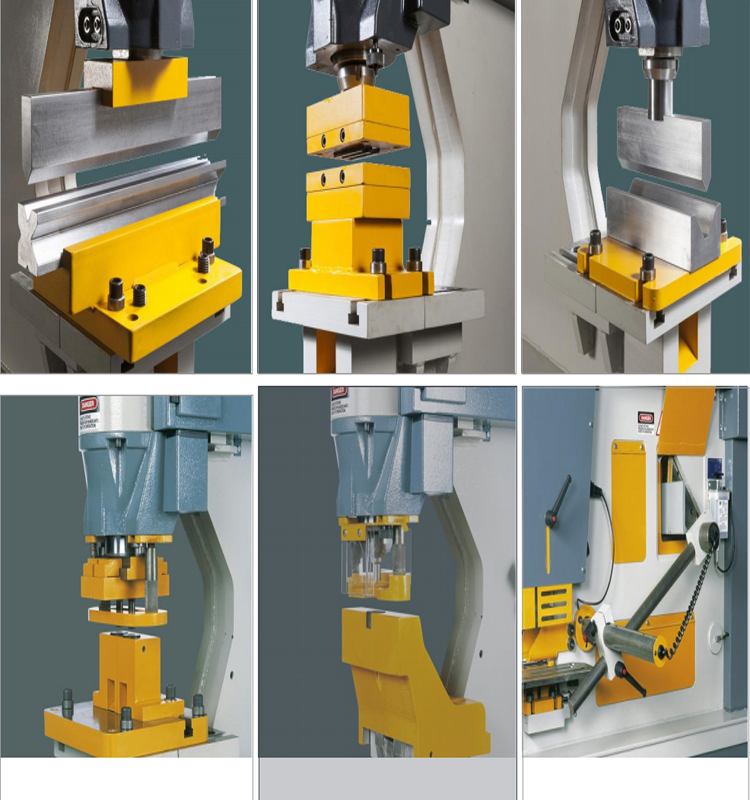

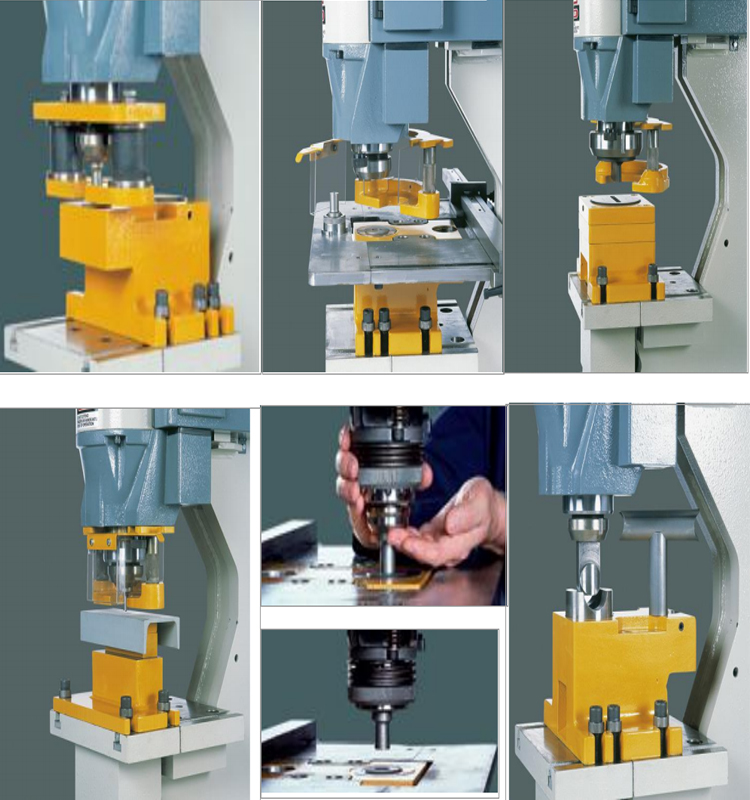

Приложения

Приложения на станция за щанцоване (допълнително оборудване) Монтаж на стриппер с минимална деформация, сглобка на стрипер с минимална деформация, за да се получи минимална деформация при пробиване на отвори с малка стъпка в плосък прът.

Бърза смяна на инструмента

Бързо сменяем държач за перфоратор. Необходимо е само да завъртите държача на перфоратора на 90°, за да се заключи в позиция. Приставка за голям отвор, приставка за голям отвор/слот за диаметри от 38 до 110 mm. Предлага се и за диаметри до 160 или 225 mm.

Подпора за канал/греда

Специално проектирана ролка за щанцоване в мрежата на канал или греда. Подпори за специални профили, налични при заявка.

„Супер бърза“ смяна на инструмента

Пружината и сачмените лагери заключват/отключват инструмента в позиция със завъртане на ръката на 90°. Не са необходими гаечни или гаечни ключове.

Устройство за нарязване на тръби

За 90-градусова връзка с тръби. Предлага се за външни диаметри до 165 mm.

Устройство за огъване на листа

Устройство за огъване на листове с блок с няколко канавки (с 10, 20, 24 и 40 mm широки V отвори, всички 85°).

Лувър перфоратор

Специален щанцов модул за щанцоване на вентилационни приложения.

Устройство за огъване на пръти

За огъване на материал до макс. 22 мм дебелина. С блок с един връх, 76 мм с V при 85°

Устройство с два отвора

Устройство с променлива стъпка с два отвора. Пробива 2 отвора с диаметър до 29 мм.

Подложка с лебедова шия

За щанцоване на ламели и фланци до 32 мм диам. в 300 мм макс. канал и 'I'beam.

Докоснете и изрежете ограничение за дължина

(Допълнително) ограничителят на дължината Touch & Cut (един метър) може да се използва за станцията за рязане под ъгъл, рязане на профили и ножици. Предлагат се дължини от 2 или 3 метра.

Технически характеристики

Модел	МНОГО 70	МУЛТИ 95	МУЛТИ 125
НОМИНАЛЕН КАПАЦИТЕТ	70T	95T	125T
ПРОБИВАНЕ
Максимален капацитет	26*20	27*25	35*25
Диаметър * Дебелина	57*9	57*12	67*16
Пътуване	55	80	80
Стандартна дълбочина на гърлото	305	355	355
Дълбоко гърло (по избор)	625	625	625
Стандартен максимален удар	57	57	57
По избор максимален удар	160	160	225
Максимален размер на лъча	305	305	305
СТРИЖАНЕ
Дебелина на плочата	300*20	380*20	380*25
Максимална ширина на листа	375*15	480*15	600*15
45' ъгъл на срязване, максимум 45'	100*15	120*15	120*15
90' Разрез	130*13	150*15	150*18
45'Cut	70*10	80*10	80*10
РЯЗВАНЕ НА СЕКЦИИ
Кръгла прът/квадратна стомана	45	50	55
Канал / Н-лъч*	130*65	160*90	200*100
Т-образна греда*	90*12	100*12	120*12
НАЗЪБВАНЕ
Дебелина на плочата	12	13	13
Ширина - правоъгълник	45	52	60
Дълбоко-Правоъгълна	90	100	100
Дълбока V-образна	60	70	80
Подстригване	100*10	100*13	100*13
ЪГЛОВ ПРОРЕЗ*
Изрязване на максимален капацитет	250*6	250*6	250*6
НАРЕЗ НА ТРЪБА*
Максимален диаметър на тръбата	83	108	108
ОГЪВАНЕ*
Огъване на плоска стомана	250*13	250*20	250*22
Огъване на плочи	500*3	500*3	700*3
щанцоване на NOTCH STATION
Дълбоко гърло	125	125	125
Максимален капацитет	38*8	38*10	38*12
ТЕХНИЧЕСКИ ДАННИ
Мощност на двигателя KW	7.5	7.5	7.5
Нетно тегло на машината кг	1620/1990	2430/2880	3100/3620
Размери на машината (Д*Ш*В)см	164*71*180	190*79*191	200*80*203

Подробности

• Номер на модела: Multi 70
• CNC или не: CNC
• Състояние: Ново
• Номинална сила (kN): 700 kN
• Източник на захранване: Хидравличен
• Напрежение: 380V/220V По избор
• Размери (Д*Ш*В): 1640*710*1800
• Мощност на двигателя (kW): 7.5
• Тегло (T): 1.62199
• Ключови точки за продажба: Многофункционален
• Гаранция: 1 година
• Местоположение на шоурума: Няма
• Приложими отрасли: магазини за строителни материали, ферми, печатници, строителни работи, енергетика и добив, магазини за храни и напитки, рекламна компания
• Тип машина: хидравлична железарска машина
• Осигурено следпродажбено обслужване: Онлайн поддръжка, Видео техническа поддръжка, Поддръжка и ремонт на място
• Следгаранционно обслужване: Видео техническа поддръжка, Онлайн поддръжка, Поддръжка и ремонт на място
• Местоположение на местната услуга: Няма
• Ход на плъзгача (мм): 55/80
• Сертификация: CE
• Капацитет на налягане: 70T
• Функция: пробиване на дупки, рязане на стоманени профили, нарязване на канали, нарязване под ъгъл, огъване
• Удряне в Notch Station Deep Throat: 125
• Максимален капацитет: 70T
• Диаметър*Дебелина: 57*9
• Пътуване: 55
• Стандартен максимален удар: 57
• Допълнителен максимален удар: 160
• Максимален размер на лъча: 305
• Цвят: Жълт / Опция
