Машина за лазерно рязане на влакна Masterline 8kw 4000x2000mm с Ipg лазерен източник

Описание на продуктите

10KW машина за лазерно рязане на влакна за висока мощност 10000W лазерно рязане на влакна от неръждаема стомана сглобяват своята машина за лазерно рязане 2000w/3000w/4000w/6000w според най-строгите стандарти за качество с нищо друго освен компоненти от световна класа, за да осигурят трайно качество на атрактивна цена. SmartLine е 2D машина за лазерно рязане с общо предназначение, която се използва по целия свят в множество приложения, производствени изисквания и бюджети. Предлага се в пет размера и с мощност на лазера, варираща от 1000 W до 6000 W оптичен лазер.

Включени са следните елементи:

• Лазерна режеща глава: лазерна режеща глава Raytools; режеща глава Precitec

• CNC контролер: CypCut Fscut 2000 CNC система; BECKHOFF TwinCAT Touch Screen Control System HYPCUT Touch FSCUT8000 TwinCAT CNC система

• Зона на рязане: 3000x1500mm, 4000x20000mm, 6000x2000mm, 6000x2500mm

• Скорост на рязане: Max 100m/min; Позициониране: 140м/мин; Ускорения: 1.6G

BRAND SmartLine е 2D машина за лазерно рязане с общо предназначение, която се използва по целия свят в множество приложения, производствени изисквания и бюджети. Предлага се в пет размера и с мощност на лазера, варираща от 1000 W до 6000 W оптичен лазер.

НАПЪЛНО ЗАКАЛЕНА РАМКА

стоманените рамки се подлагат на отгряване при над 600⁰ за облекчаване на напрежението. Те са създадени да издържат години на интензивна употреба без изкривяване. Системата за автоматична смяна на палети позволява над 1800 кг товарно тегло. По-тежката рамка означава по-малко вибрации и по-добра точност. рамите на машината са подсилени, за да се намалят усукванията и деформациите, докато здравата рамка на машината е свързана към шасито чрез стоманени пръти.

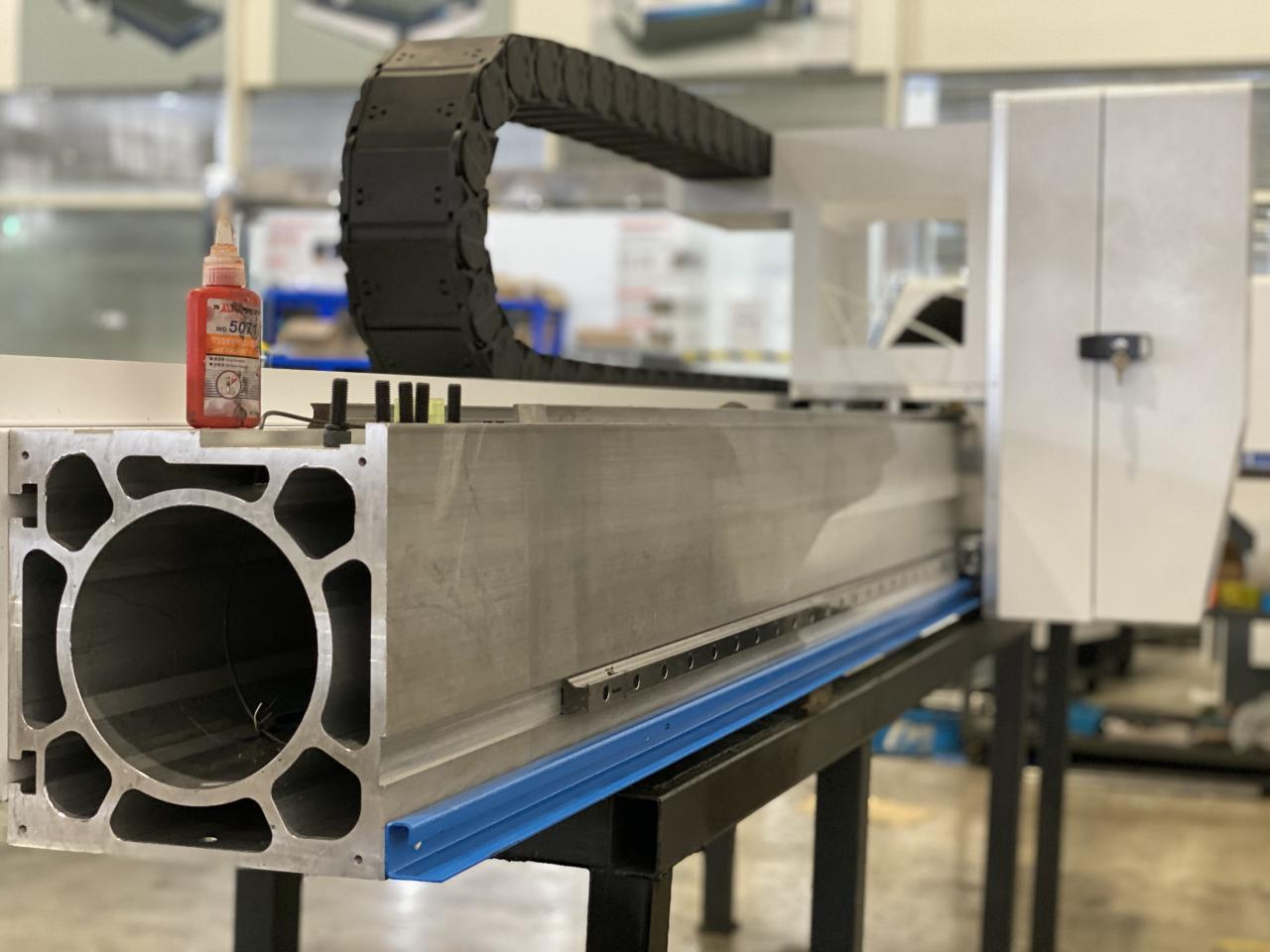

СЕКЦИЯ НА ЛАЗЕРЕН ЛЪЧ

Тялото на гредата възприема цялостния метод на леене на алуминий, отгряването елиминира вътрешните напрежения и процеси, Процесът е леене →напрежение на отгряване → груба обработка →вибрационно стареене →полуфиниш →вибрационно стареене →финишна обработка, машината се обработва след темпериране, здравината, твърдостта и стабилността на лъча са гарантирани, прецизността на лъча може да се поддържа дълго време. Главно за високоскоростно рязане на високомощна лазерна машина за рязане осигурява ефективна гаранция.

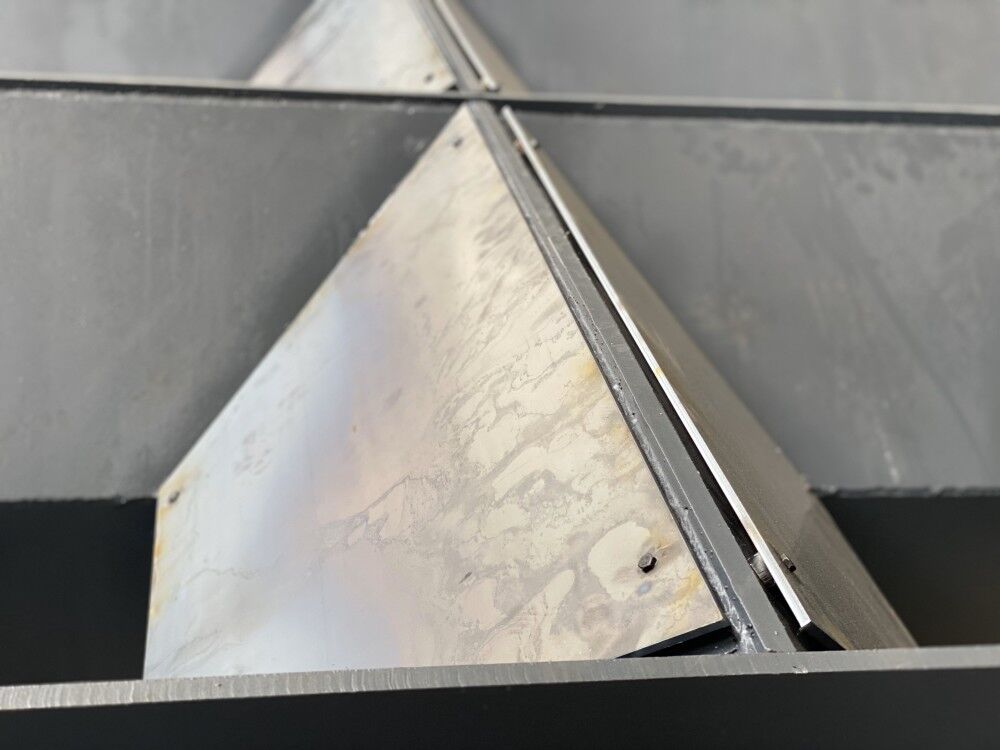

ГРАФИТНА ТЕХНОЛОГИЯ ПРОТИВ ИЗГАРЯНЕ

Зоната в цялата машинна машина, където лазерът може да стреля, е изцяло покрита и защитена с 20 mm дебел графитен антибрунинг. За да се гарантира, че леглото на машината и работната маса няма да излязат от форма и да изгорят.

ЗАДВИЖВАЩА СИСТЕМА

Гредата е монтирана върху чифт прецизни линейни водещи релси REXROTH и с усъвършенствано немско инженерство и прецизно производство ALPHA създаде най-висококачествените линейни системи, налични днес.

Серво задвижване BECKHOFF: СИСТЕМА ЗА ИЗХРАНВАНЕ НА ПРАХ

Тази система се използва за филтриране на сух прах от промишлени течове, в съответствие с VDI указания 3677, параграф. Филтърните елементи използват компактни порести филтри. В много страни е забранено циркулирането на филтриран въздух по време на рязане на неръждаема стомана (CrNi). Поради това се препоръчва потребителят да инсталира въздуховоди навън.

CNC СИСТЕМА ЗА УПРАВЛЕНИЕ

Системата за контрол на лазерното рязане FSCUT2000 е икономична система за контрол на лазерното рязане. Широко използвана в областта на лазерното рязане на метали и неметали. Поради изключителното си представяне в областта на лазерното рязане с влакна, от огромния брой потребители от висок клас.

ЛАЗЕРНА РЕЖЕЩА ГЛАВА: РЕЖЕЩА ГЛАВА PRECITEC PROCUTTER 2.0

Новото поколение ProCutter 2.0 впечатлява с повишената си производителност и нови функции за автоматизация. По-бързо, по-лесно, по-ефективно, по-издръжливо – така се оформя лазерното рязане в новото поколение благодарение на многобройните разработки.

СИСТЕМА ЗА РЯЗАНЕ НА ПРОФИЛИ И ТРЪБИ (ОПЦИЯ)

Серията Smartline предлага несравнима гъвкавост. опционалната система за рязане на тръби има способността да реже прецизно тръба/тръба и я прави необходима за всеки, който се нуждае от прецизни части, изработени от различни материали, размери и дебелини.

ЛАЗЕРЕН ИЗТОЧНИКГермания IPG оптичен лазерен резонатор

IPG 12000W Итербиев лазерен резонатор

IPG 4000W Итербиев лазерен резонатор

IPG 6000W Итербиев лазерен резонатор

РАЗМЕРИ И ТЕГЛО НА МАШИНАТА
МОДЕЛ НА МАШИНА	3015	4020	6020	6025	8025
Дължина (mm)	10000	11200	14000	14000	10800
Ширина (mm)	3080	4100	4100	4750	4750
Височина (mm)	2250	2250	Z ос (mm)	100	100
Тегло (кг)	12000	15000	Максимално тегло на листа (кг)	1100	1800

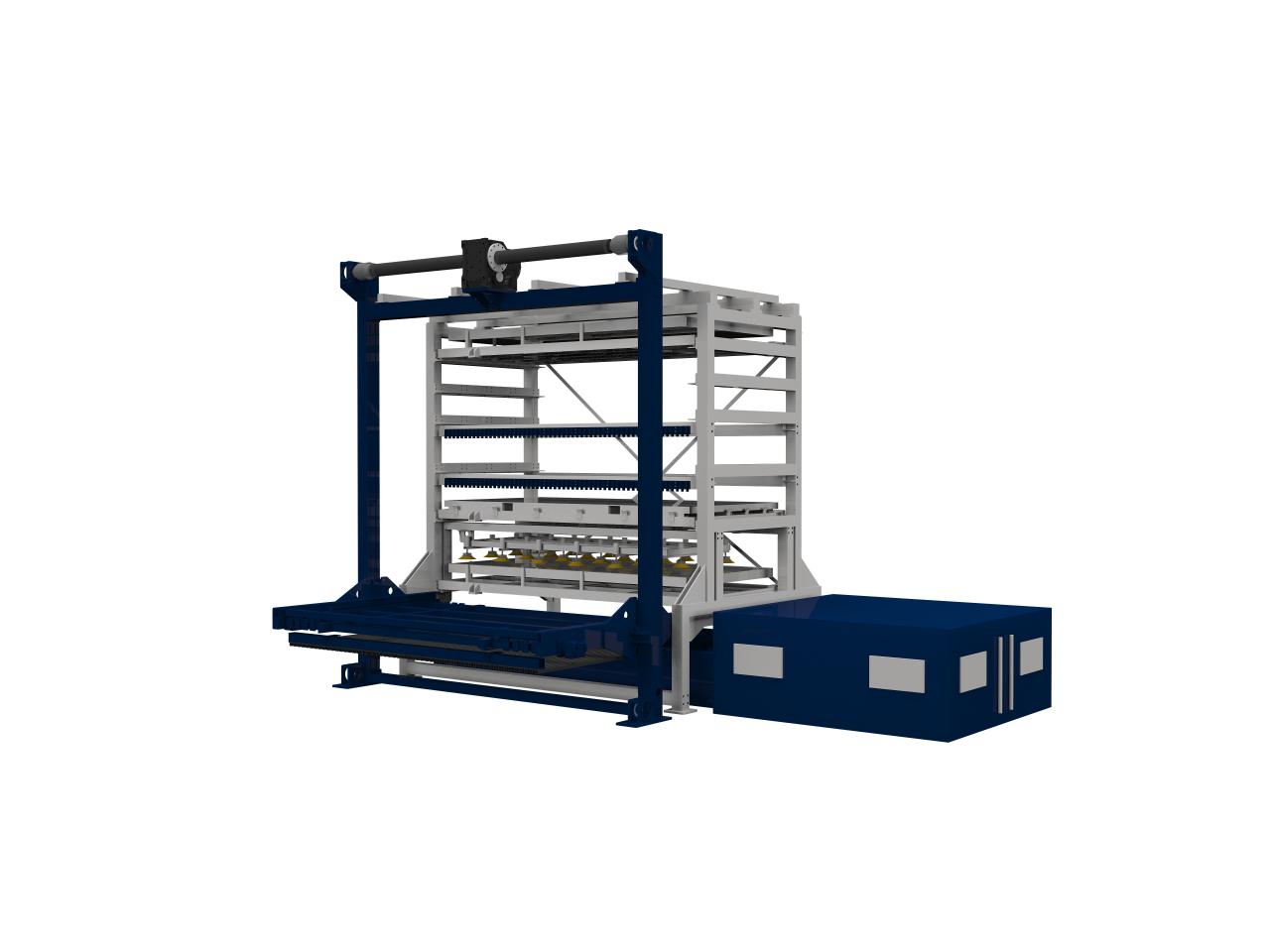

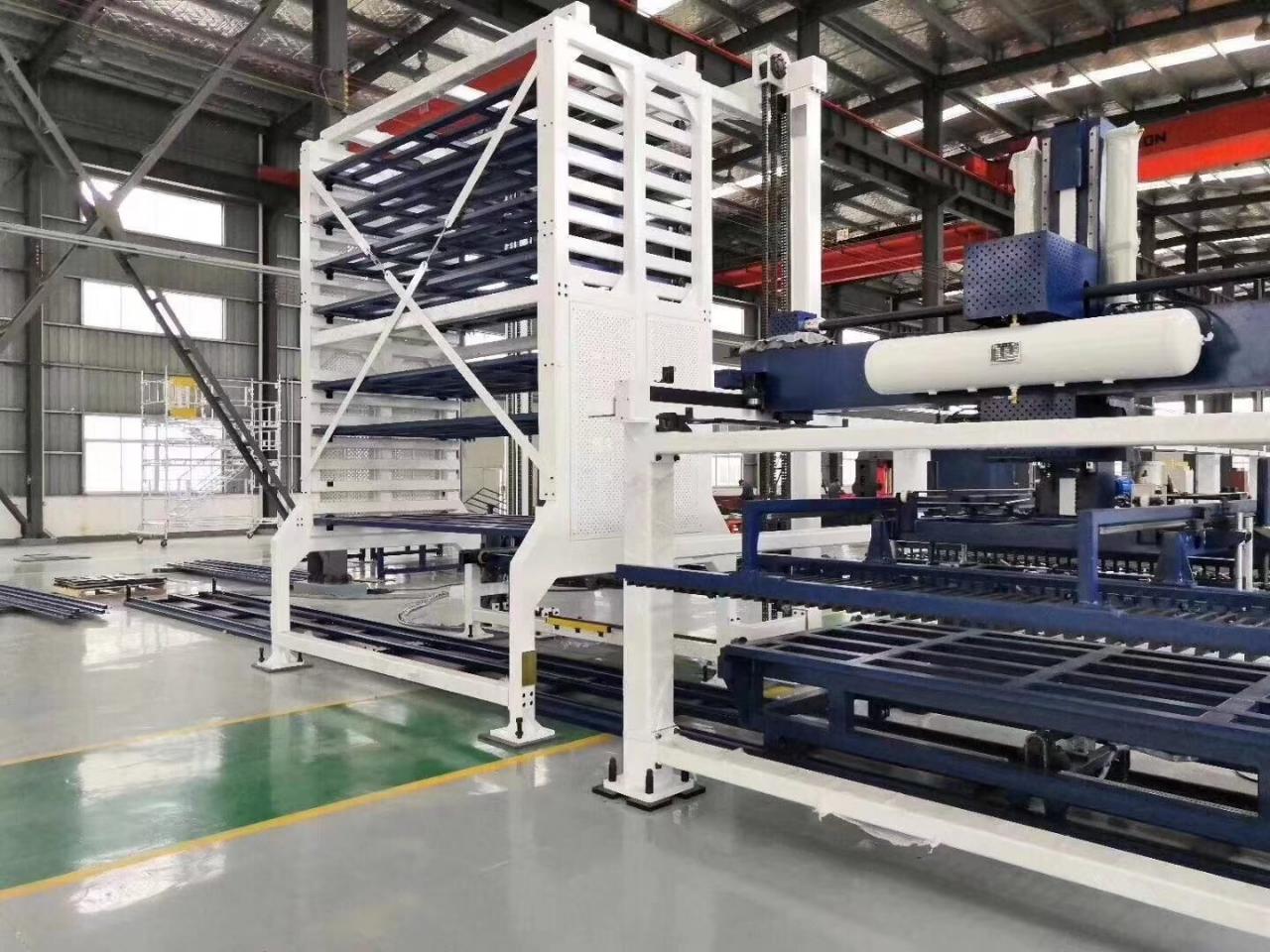

ОПЦИЯ ЗА ТОВАРАЧ И РАЗТОВАР BRG СИСТЕМА 2.0 Товарач и разтоварвач BRG System 2.0 е автоматизираното решение, което най-добре оптимизира потока на материала, което подобрява както безопасността при работа, така и безопасността на процеса. Включените решения варират от проста работа до напълно автоматизирана работа.

В момента преглеждаме нашите продуктови опаковки от гледна точка на намаляване на отпадъците и спестяване на ресурси. Ние също така работим върху подобряването на транспортната ефективност от фазата на проектиране на разработването на продукта.

1. Нашият дървен калъф е след обработка с фумигация. Няма нужда от проверка на дървения материал, което спестява време за доставка.

2. Всички резервни части на машината бяха покрити с някои меки материали, главно с помощта на перлена вълна.

3. Най-крайната е дървена каса с неподвижен кофраж.

4. Дъното на дървената кутия има здрав железен крик, удобен за пренасяне и транспортиране.

Нашите услуги

Използването на интерферометър записва движението на машините по оста X и Y по време на рязане, за да се гарантира точност. Правят се корекции, за да се гарантира, че машината е прецизно настроена преди изпращане. Извършва се тест с мрамор за измерване на оста X и Y, като се изчисляват всички необходими корекции, за да се осигури перфектно ниво и подравняване по дължината на машината. Колиматор се движи по цялата дължина на водещата релса, като се тества правотата. Извършват се корекции според изискванията, за да се осигури линейна точност линейна точност.

Подробности

• Приложение: ЛАЗЕРНО РЯЗАНЕ
• Приложим материал: МДФ, метал, кристал
• Състояние: Ново
• Тип лазер: Оптичен лазер
• Площ на рязане: 1500*3000 мм
• Скорост на рязане: 100m/min
• Поддържан графичен формат: AI, DXF, Dst, Dwg, LAS, DXP
• Дебелина на рязане: 100 мм
• CNC или не: Да
• Режим на охлаждане: ВОДНО ОХЛАЖДАНЕ
• Контролен софтуер: Cypcut Control System
• Място на произход: Анхуей, Китай
• Марка на лазерен източник: IPG
• Марка на лазерната глава: Raytools
• Марка серво мотор: Yaskawa
• Водеща релса Марка: HIWIN
• Система за управление Марка: Cypcut
• Тегло (KG): 15000 KG
• Ключови точки за продажба: Висока точност
• Марка на оптичните лещи: Might
• Гаранция: 3 години
• Приложими индустрии: хотели, магазини за строителни материали, производствени предприятия, сервизи за ремонт на машини, строителни работи
• Доклад от изпитване на машината: Предоставен
• Видео изходящ преглед: Осигурен
• Гаранция на основните компоненти: 2 години
• Основни компоненти: съд под налягане, мотор
• Режим на работа: Импулсен
• Конфигурация: конзолен тип
• Обработени продукти: ламарина и тръби
• Характеристика: Програмируема
• Осигурено следпродажбено обслужване: Инженери на разположение за обслужване на машини в чужбина
• Тип лазер: IPG оптичен лазерен генератор от САЩ
• Дължина на вълната на лазера: 1070nm
• Изходна мощност на лазера: 6kw-20kw
• Ход по оста X: 1500 мм
• Ход по оста Y: 3000 мм
• Работна маса: Отворен дизайн, фиксирана маса
• Режим на шофиране: Система за задвижване с двойна рейка и зъбно колело
• Система за управление: Cypcut Control System
