Автоматична машина за рязане на тръби 1000w малка работна маса за лазерно рязане на влакна

Описание на машината

Лазерното рязане е най-добрият метод на рязане сред различните технологии за рязане, които хората са усвоили днес. Предимствата на лазерното рязане са: малка термична деформация, висока точност на рязане, нисък шум, без замърсяване, лесно за реализиране автоматично рязане, въпреки че първоначалната инвестиция е голяма (недостатък), но цената на обработка е 50% по-ниска от механичната обработка. Като усъвършенствана производствена технология, лазерното рязане има предимствата на широк диапазон на приложение, гъвкав процес, висока прецизност на обработка, добро качество, чист производствен процес и лесна реализация на автоматизация, гъвкавост, интелигентност и подобряване на качеството на продукта и производителността на труда.

Функция на машината

1. Машината използва отворена структура на работна маса, внесена високопрецизна двойна задвижваща рейка и пиньон и линейна направляваща релса, стабилна трансмисия и висока точност.

2. Както леглото, така и движещата се греда приемат интегрална заваръчна структура. Леглото е термично обработено при 600°C и завършено чрез 12-метрово портално фрезоване. Охлажда се в пещта за 24 часа. След отгряване той се грапава и след това се подлага на обработка с вибрационно стареене, което може напълно да елиминира заваряването и адаптивността на обработката, добрата твърдост, високата прецизност, може да поддържа дългосрочна употреба без деформация.

3. Осите X, Y и Z се внасят от Франция със серво мотори с висока точност, висока скорост, голям въртящ момент, голяма инерция, стабилна и издръжлива работа. Осигурете висока скорост и ускорение на цялата машина.

4. Приема специалната цифрова система за управление на машината за лазерно рязане на влакна CYPCUT, базирана на операционна система Windows, и интегрира много специални функционални модули за контрол на лазерното рязане, с мощни функции, добър интерфейс човек-машина и проста работа.

5. Софтуерът за разкрояване на CYPNEST Expert Edition е основната технология за режещите машини с ЦПУ за реализиране на „рязане на пълен работен ден, високоефективно рязане и рязане с висока скорост на разкрояване“. Това е основната гаранция за ефективно спестяване на материали и подобряване на ефективността на рязане.

6. Режещата глава използва специални влакнести лазерни режещи глави, произведени от международно известни марки и капацитивни сензори, с висока точност на отчитане, чувствителна реакция и най-стабилна и надеждна работа. 7. Високопрецизният електронно контролиран пропорционален клапан, внесен от Германия, може прецизно да контролира налягането на въздуха на спомагателния газ за рязане, за да постигне най-добър ефект на рязане.

Машинни елементи

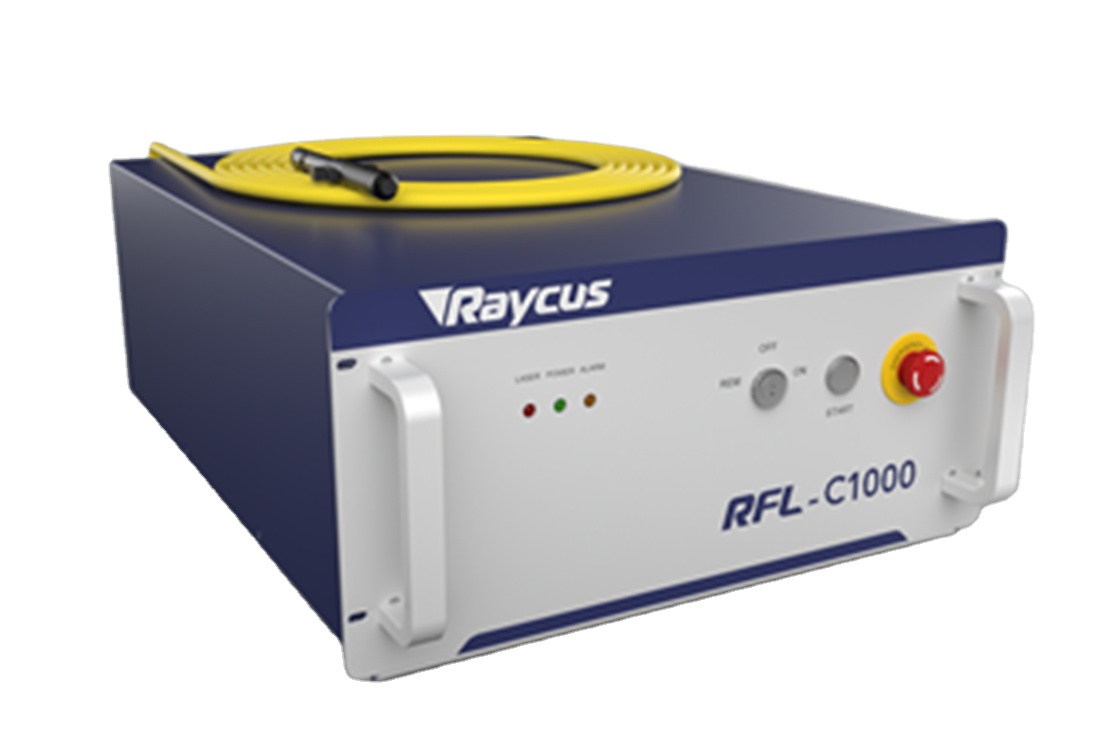

Оптичен лазерен източник Raycus RFL-C1000

• Отлично качество на лъча (BPP)

• Постоянно BPP в пълния диапазон на мощността

• Използвайте голямо фокусно разстояние, за да получите малко петно

• Ефективност на електрооптичното преобразуване>25%

• Работа без поддръжка

• Модулен дизайн, "plug and play"

• Малък размер и лесен монтаж

• Срок на експлоатация на помпения източник >100 000 часа

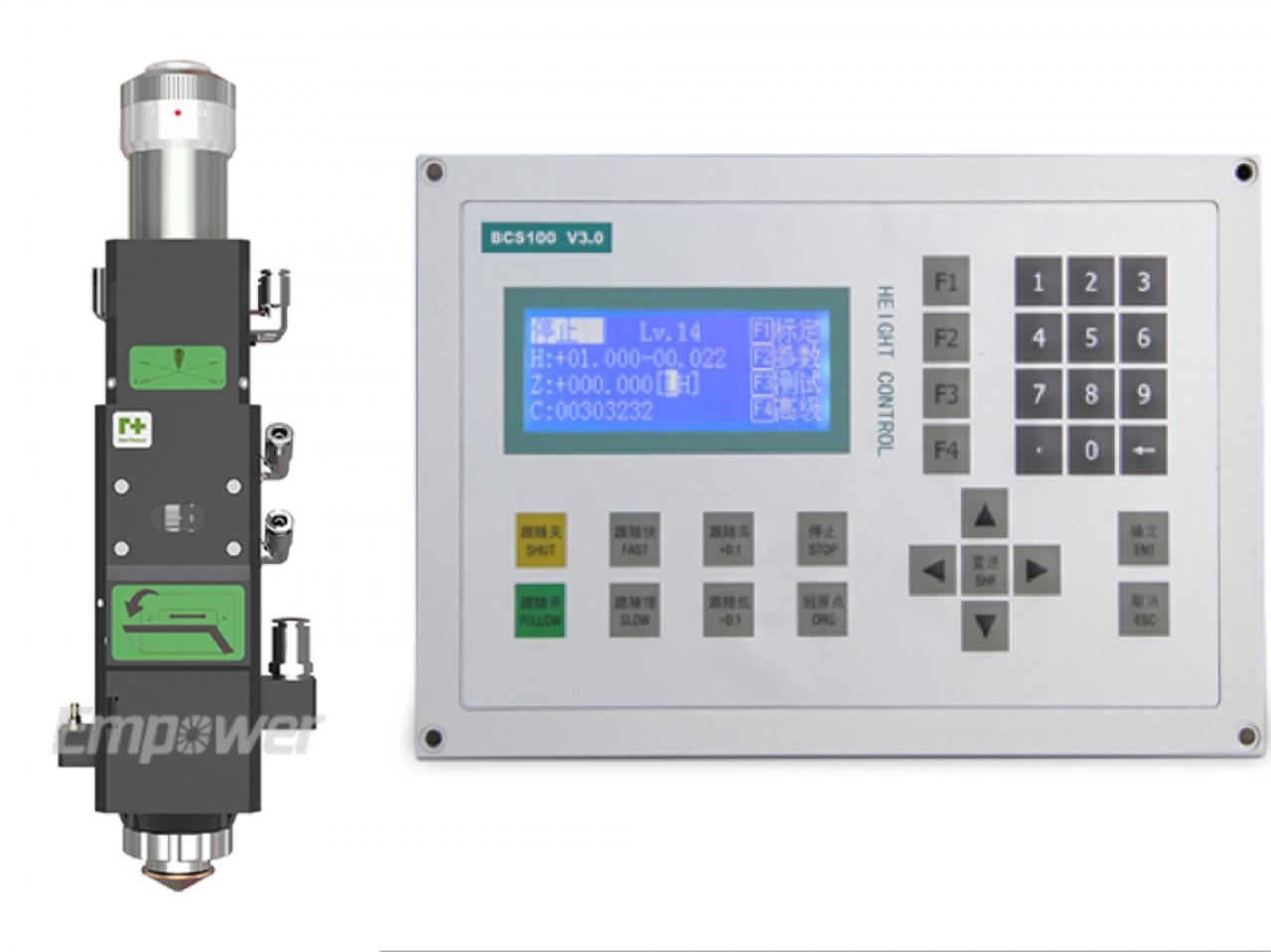

Режеща глава и контролер на височината

• Предлага се с капацитивен сензор за височина.

• Температурните сензори защитават оптиката и минимизират шанса от прегряване.

• 10 мм движение на обектива за фокусиране.

• Бърз и лесен достъп до покривното стъкло.

• Гъвкав дизайн за оптимизиране на размера на петна.

• Плавен подпомагащ газовия поток.

• Компактен, лек дизайн.

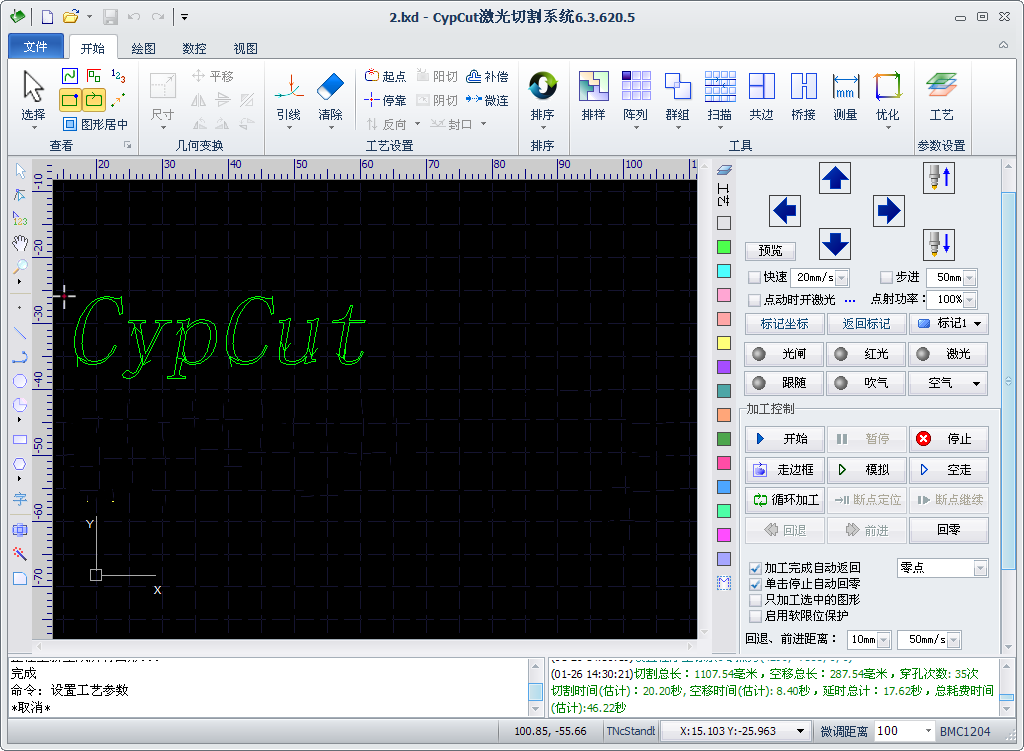

Cypcut система за рязане

• Автоматично регулиране на височината

• Софтуерна защита

• Контрол на мощността на лазерния лъч

• Функция за възобновяване на точката на внезапно изключване

• Скок на жаба и функция за автоматично позициониране на ръба

• Реакция в реално време, за да се избегне забавяне на сигнала, което причинява заоблен ръб

Спецификация

Списък на основните компоненти
Не.	Име на компонента	Производител - Място на произход
1	Машинен инструмент	Машина за заваряване на плочи - Dahan
2	Машинен лъч	Алуминиева греда--Dahan
3	Оптичен лазерен източник	Raycus/Max 1000W--Китай
4	Лазерна глава	Raytools-- Китай
5	Система за рязане	Кипър - Китай
6	Серво мотор и драйвер	Шнайдер - Франция
7	Скоростен редуктор	Shimpo - Япония
8	Водещи релси	Hiwin - Тайван
9	Рейка и пиньон	YYC от Тайван
10	Пропорционален вентил	SMC --Япония
11	Чилър	Ханли - Китай

Спецификации
Лазерна мощност	1000W
Площ на рязане (mm) (L×W)	3000 мм × 1500 мм
Максимална скорост на рязане (m/min)	120 м/мин
Максимално ускорено	1.5G
Точност на позициониране	±0,03 мммм
Точност на повторяемост	±0,02 мм
Минимална ширина на линията	0,15 мм
Максимална дълбочина на рязане (мека стомана)	12 мм
Неръждаема стомана N2	5 мм
Алуминий	3 мм
Начин на шофиране	Вносен серво мотор
Начин на предаване	Внесена зъбна рейка и двоен водач с пиньон
Електрически изисквания	380V/50Hz.60Amp
Консумация на енергия	12KW
Тегло на работния детайл	800 кг
Тегло	5500 кг
Размер на контура (mm)	4800 мм × 2700 мм × 1900 мм (Д × Ш × В)
Контурен размер с устройство за смяна на палети (mm)	8400 мм × 3000 мм × 2100 мм (Д × Ш × В)

Предимства и приложения

ПРЕДИМСТВА:

1, Спестяване на разходи за консумация на енергия/само 20-30% от CO2 лазерна машина за рязане при същата мощност.

2, Гъвкавост и прецизно рязане на прости или сложни части

3, Приема внесен лазер с влакна от световна марка/живот над 100 000 часа

4, Внесен серво мотор и система за предавки осигуряват прецизно рязане

5, Висококачествена кройка без необходимост от допълнителна обработка

6, По-висока скорост на рязане и ефективност, скорост на режещата плоча над 10 метра в минута

7, Безконтактно изрязване, което означава, че няма следи или замърсяване на материала

8, Възможност за рязане на почти всеки метален лист

ПРИЛОЖЕНИЯ:

ПРИЛОЖИМИ МАТЕРИАЛИ: Неръждаема стомана, въглеродна стомана, легирана стомана, силициева стомана, пружинна стомана, алуминий, алуминиева сплав, поцинкована ламарина и други метални тръби и тръби.

ПРИЛОЖИМА ИНДУСТРИЯ: Той се прилага широко в промишлената обработка на тръбопроводи, взривобезопасно оборудване, военна промишленост, химическа промишленост, проучване на нефт, лампи и фенери, обработка на метали, железария, строителство и др.

Нашите услуги и предимства

Нашата услуга

1. Две години гаранция за тази фибролазерна машина и части за фибролазер; Една година гаранция за друга машина и части.

2. 24 часа професионална онлайн техническа поддръжка.

3. Квалифициран инженер ще помогне на клиента да реши проблема чрез TM, Whatsapp навреме, когато проблемът се случи.

4. Безплатна актуализация на софтуера.

5. Доживотна поддръжка и доставка на резервни части.

Нашите предимства

1. Alibaba Authentication Enterprise

2. 12 години опит в износа

3. 20 години опит в производството

4. OEM & ODM услуга

5. 24-часова онлайн услуга

6. Дилърска мрежа по целия свят

Подробности

• Приложение: ЛАЗЕРНО РЯЗАНЕ
• Приложим материал: метал
• Състояние: Ново
• Тип лазер: Оптичен лазер
• Площ на рязане: 3000*1500 мм
• Скорост на рязане: 120m/min
• Поддържан графичен формат: DXF
• Дебелина на рязане: 1-10 мм
• CNC или не: Да
• Режим на охлаждане: ВОДНО ОХЛАЖДАНЕ
• Контролен софтуер: Cypcut
• Марка на лазерен източник: Raycus/IPG/Макс
• Марка на лазерната глава: Raytools/Precitec
• Марка серво мотор: Yaskawa
• Водеща релса Марка: HIWIN
• Система за управление Марка: Cypcut
• Тегло (KG): 5500 KG
• Ключови точки за продажба: Дълъг експлоатационен живот
• Марка на оптични лещи: Raytools
• Гаранция: 1 година
• Приложими индустрии: производствено предприятие, обработка на ламарина
• Доклад от изпитване на машината: Предоставен
• Видео изходящ преглед: Осигурен
• Гаранция на основните компоненти: 2 години
• Основни компоненти: лазерен източник
• Максимална скорост на рязане (м/мин): 120 м/мин
• Максимално ускорено: 1,5G
• Точност на позициониране: ±0.03mmmm
• Точност на повторяемост: ±0.02mm
• Минимална ширина на линията: 0,15 мм
• Максимална дълбочина на рязане (мека стомана): 12 мм
• Неръждаема стомана N2: 5 мм
• Алуминий: 3 мм
• Електрически изисквания: 380V/50Hz.60Amp
• Размер на контура с устройство за смяна на палети (mm): 8400mm*3000mm*2100mm (L*W*H)
• Сертификация: Sgs
• Осигурено следпродажбено обслужване: онлайн поддръжка, безплатни резервни части, видео техническа поддръжка
• Следгаранционно обслужване: Видео техническа поддръжка, Без обслужване, Онлайн поддръжка, Резервни части, Поддръжка и ремонт на място
