12 мм 3200 мм хидравлична машина за рязане на гилотина Cnc машина за рязане на стоманени листове

Характеристика:

1. Платформата за предно подаване е снабдена с линийка за подаване на чиниите, а също и с гладка повърхност, за да предпази чинията при всяка повърхност, която се наранява при хранене. Линийката може да бъде прецизна в MM или повече единица за контрол и проверка на точността.

2. Работната маса е оборудвана със сферична или кръгла стоманена прътова стомана за поддържане на плочата при подаване, а също и защитата за всякакви повърхностни разкъсвания.

3. Електронната кутия е оборудвана с добри сертифицирани компоненти. Предимно ние използваме CE сертифицирани SIEMENS или Schneider компоненти за машини за износ, както и някои висококачествени CCC сертифицирани компоненти за карти за различни стандартни нужди на клиентите.

4. Корпусът на машината е стоманен, ние избираме най-вече китайски доставчик на стоманени плочи от най-висока марка Shanghai BAOSTEEL с добро качество и е обработен с антикорозионна боя преди последното боядисване. Така че машината първо ще има добра издръжлива употреба и перфектен външен вид.

5. Острието: Материалът на острието е 9CrSi или 6CrW2Si, материалът е високо тестван материал с хиляди пъти за висока твърдост и резултат при рязане. Горното острие е правоъгълно острие с четири ръба на острието, което е различно от машината за ножици QC12Y Swing Beam (подробно, моля, проверете снимката и инструкцията за обяснение на острието SIECC/SIECCTECH). Хлабината на острието може да се регулира ръчно или моторно. И двата имат циферблат за показване на разстоянието, така че управлението и дисплеят могат да бъдат лесни. А валът на острието нагоре използва накланяща се структура за насърчаване на прецизността на срязване.

6. Машината е оборудвала притискащото краче, за да притиска стабилно плочата при рязане, стъпалото е оборудвано с пластмасова повърхност с висока фракция без повърхностно разрушаване на плочата. За плоча с дупки ще оборудваме квадратен фут за стабилна квадратна преса.

7. Зъбна помпа: Използваме добра марка „права конюгатна вътрешна зъбна помпа“ както в китайската марка Shanghai chengjie, така и в Германия Eckerler. Вътрешната зъбна помпа се третира като никога неизносваща се помпа в промишлеността и се използва широко във високопрецизни хидравлични машини с характер на ниско ниво на шум, без пулсации и дълъг живот. Зъбната помпа Shanghai Chengjie се използва и в авиационната индустрия на Китай, така че е надеждна и надеждна. Когато работите с висока скорост, звукът е плосък и плавен, дори без прихващане. Дългият живот зависи от неговите абразивни характеристики, вътрешните компоненти на машината имат защитен слой от маслен филм, така че дори да използвате нормално хидравлично масло, дори без абразия.

8. Хидравличната система може да използва система Германия Rexroth или САЩ OMG. Връщането се контролира от цилиндър за връщане на азот със стабилен работен процес и лесен за работа. Хидравличната преса усилва трансмисията нагоре и азотът налагат изтласкването нагоре с добра съвместна работа. (Принципът на работа може да се върне към SIECC технологичния чертеж на QC11Y и QC12Y)

9. Задният габарит се отчита от брояча и може да бъде микро-регулиран и се задвижва от мотор.

10. Машината ще бъде оборудвана с врата за защита на оградата преди режещото острие и притискащото краче. Оградата може да се отвори, ако е необходимо. Близо до гърлото ще оборудваме с отворена врата за сигурност на хората, но отваряща се, когато има нужда от вътрешна проверка.

11. Използване на три лагерни търкалящи се релси за елиминиране на празнината на релсите и подобряване на качеството на срязване. (Машинен чертеж е наличен за
ясно обясни)

Спецификация

МоделМакс.дебелинаПровлачванеМакс. ДължинаЪгълX. УдарЧестотаМощностL*W*H(mm)Тегло
QC12Y-4*25004 мм≤450kN/cm2500 мм1°30'20~600 мм16 пъти/мин5,5kW3040*1610*16203800 кг
QC12Y-4*32004 мм≤450kN/cm3200 мм1°30'20~600 мм14 пъти/мин5,5kW3840*1610*16205000 кг
QC12Y-4*40004 мм≤450kN/cm4000 мм1°30'20~600 мм10 пъти/мин5,5kW4600*1700*17006500 кг
QC12Y-4*60004 мм≤450kN/cm6000 мм1°30'20~600 мм8 пъти/мин7,5kW6460*2100*320011000 кг
QC12Y-6*25006 мм≤450kN/cm2500 мм1°30'20~600 мм14 пъти/мин7,5kW3040*1610*16205000 кг
QC12Y-6*32006 мм≤450kN/cm3200 мм1°30'20~600 мм12 пъти/мин7,5KW3840*1610*16206000 кг
QC12Y-6*40006 мм≤450kN/cm4000 мм1°30'20~600 мм8 пъти/мин7,5KW4620*1750*17008200 кг
QC12Y-6*50006 мм≤450kN/cm5000 мм1°30'20~600 мм6 пъти/мин11KW5400*1800*190010500 кг
QC12Y-6*60006 мм≤450kN/cm6000 мм1°30'20~600 мм5 пъти/мин11KW6480*2100*230016500 кг
QC12Y-8*25008 мм≤450kN/cm2500 мм1°30'20~600 мм10 пъти/мин11KW3040*1700*17006000 кг
QC12Y-8*32008 мм≤450kN/cm3200 мм1°30'20~600 мм8 пъти/мин11KW3860*1700*17007200 кг
QC12Y-8*40008 мм≤450kN/cm4000 мм1°30'20~600 мм8 пъти/мин11KW4640*1700*17008800 кг
QC12Y-8*50008 мм≤450kN/cm5000 мм1°30'20~600 мм8 пъти/мин11KW5400*2100*200011500 кг
QC12Y-8*60008 мм≤450kN/cm6000 мм1°30'20~600 мм8 пъти/мин11KW6480*2100*235018000 кг
QC12Y-10*250010 мм≤450kN/cm2500 мм2°20~600 мм9 пъти/мин11KW3040*1700*17007300 кг
QC12Y-10*320010 мм≤450kN/cm3200 мм2°20~600 мм9 пъти/мин11KW3860*1700*17008000 кг
QC12Y-10*400010 мм≤450kN/cm4000 мм2°20~600 мм8 пъти/мин11KW4650*2100*200012050 кг
QC12Y-10*600010 мм≤450kN/cm6000 мм2°20~1000 мм5 пъти/мин15KW6500*2100*230024000 кг
QC12Y-12*250012 мм≤450kN/cm2500 мм1°40'20~600 мм9 пъти/мин18,5KW3140*2150*20009000 кг
QC12Y-12*320012 мм≤450kN/cm3200 мм1°40'20~600 мм9 пъти/мин18,5KW3880*2150*200010800 кг
QC12Y-12*400012 мм≤450kN/cm4000 мм1°40'20~1000 мм8 пъти/мин18,5KW4680*2150*200013000 кг
QC12Y-12*500012 мм≤450kN/cm5000 мм2°20~1000 мм6 пъти/мин18,5KW5900*2150*200016000 кг
QC12Y-12*600012 мм≤450kN/cm6000 мм2°20~1000 мм5 пъти/мин18,5KW6900*2600*270029500 кг
QC12Y-12*800012 мм≤450kN/cm8000 мм2°20~1000 мм5 пъти/мин18,5KW9000*3500*350046500 кг
QC12Y-16*250016 мм≤450kN/cm2500 мм2°30'20~600 мм9 пъти/мин22KW3140*2150*200011000 кг
QC12Y-16*320016 мм≤450kN/cm3200 мм2°30'20~600 мм8 пъти/мин22KW388
0*2150*2000		13000 кг
QC12Y-16*400016 мм≤450kN/cm4000 мм2°30'20~1000 мм8 пъти/мин22KW4650*2150*220016300 кг
QC12Y-16*500016 мм≤450kN/cm5000 мм2°30'20~1000 мм6 пъти/мин22KW5900*2600*270020000 кг
QC12Y-16*600016 мм≤450kN/cm6000 мм2°30'20~1000 мм5 пъти/мин22KW6900*2700*270036000 кг
QC12Y-16*800016 мм≤450kN/cm8000 мм2°30'20~1000 мм5 пъти/мин22KW9000*3500*350075000 кг
QC12Y-20*250020 мм≤450kN/cm2500 мм3°20~1000 мм8 пъти/мин22KW3440*2300*250015800 кг
QC12Y-20*320020 мм≤450kN/cm3200 мм3°20~1000 мм8 пъти/мин22KW4150*2350*270018500 кг
QC12Y-20*400020 мм≤450kN/cm4000 мм3°20~1000 мм5 пъти/мин22KW4850*2600*270021500 кг
QC12Y-20*600020 мм≤450kN/cm6000 мм3°20~1000 мм4 пъти/мин30KW6700*3000*300047000 кг
QC12Y-25*250025 мм≤450kN/cm2500 мм3°20~1000 мм8 пъти/мин37KW3200*2700*290019000 кг
QC12Y-25*320025 мм≤450kN/cm3200 мм3°20~1000 мм5 пъти/мин37KW4200*2700*290023000 кг
QC12Y-30*250030 мм≤450kN/cm2500 мм3°20~1000 мм4 пъти/мин37KW3300*2900*300023500 кг
QC12Y-30*320030 мм≤450kN/cm3200 мм3°30'20~1000 мм4 пъти/мин40KW4200*2900*320026000 кг
QC12Y-40*250040 мм≤450kN/cm2500 мм4°20~1000 мм3 пъти/мин55KW3200*3300*300038000 кг
QC12Y-40*320040 мм≤450kN/cm2500 мм4°1000 мм3 пъти/мин55KW4300*3300*320049000 кг

Подробности

ПРОЦЕС НА СТРИЖАНЕ

Перфектен дизайн във всяко едно отношение; Избирайки новата и подобрена CNC гилотина, ние ще имаме максимална безопасност, висока точност и уникална лекота на използване.

Междината на острието, ъгълът на рязане и дължината на рязане се регулират автоматично въз основа на избора на материал и дебелината.

Критичните части на абкантите и ножиците KEC се произвеждат в Германия.

Внимателно подбраните компоненти идват от дългогодишни партньори в световен мащаб.

Ние разчитаме на нашето качество и затова даваме на нашата гилотина 3 години гаранция.

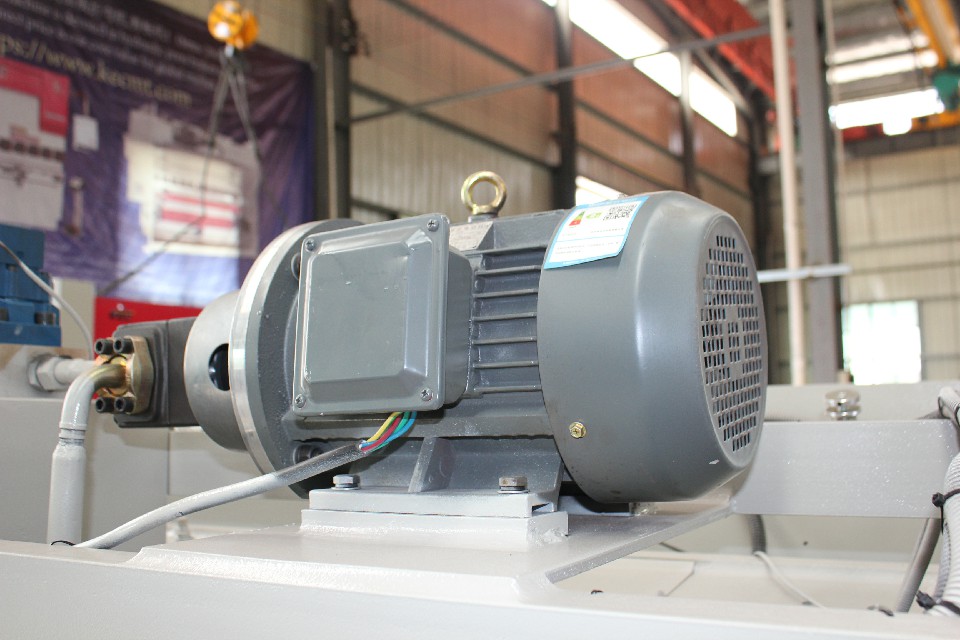

Основен двигател Siemens

Използването на Siemens Motor гарантира експлоатационния живот на машината и намалява шума при работа.

Бързо регулиране на Blade Clourancant

Механизъм за бързо регулиране за пренареждане на хлабината на острието. Лесна работа с ръка. осъществяване на безстепенно регулиране на хлабината на острието.

Преден регулатор на вертикалността на позициониране

Устройство за предно позициониране, настройка на вертикалността и устройство за позициониране на най-лявата предна опора, гарантираща прецизност на рязане, лесна работа, практичност и ефективност.

Работна маса Подвижна стоманена топка

Търкалящата се стоманена топка на работната маса може да намали триенето, да защити повърхността на детайла.

12 мм 3200 мм хидравлична машина за рязане на гилотина Cnc машина за рязане на стоманени листове

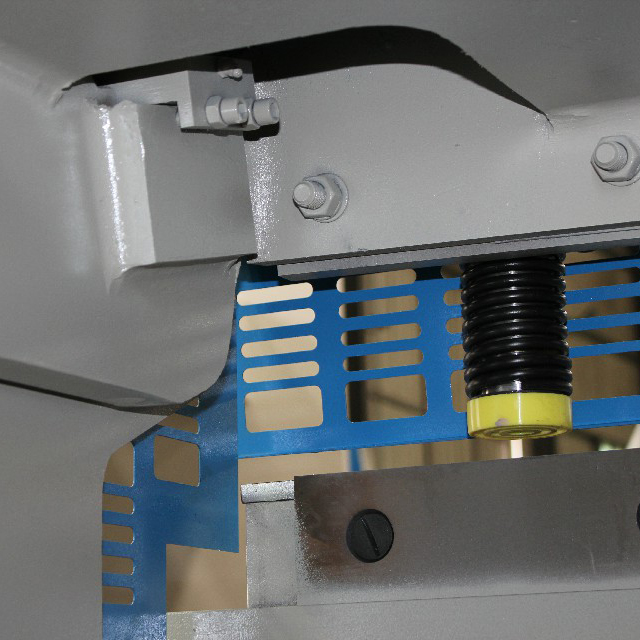

Вграден пружинен цилиндър за налягане

Долният му край е оборудван с уплътнение от специален материал, отделно контролира налягането, като избягва алуминиева сплав или други по-меки
материали, които се отпечатват.

Високо прецизен заден габарит

Уникалната и нова линейна водеща структура със сачмен винт осигурява висока точност на позициониране. Регулируемо правило за насочване на лъча и структура за синхронно предаване, стабилна и надеждна. Допълнителна структура на повдигащ механизъм за изрязване на детайла извън обхвата на задния габарит. При рязане на тънки и широки метални плочи може да се избере пневматично поддържащо устройство. Увеличеният обхват на позициониране прави рязането по-ефективно и точно.

Стабилен електрически шкаф

Издръжливата електрическа система France Schneider осигурява стабилна работа на машината. Разумното свързване и разположение на линията значително намалява степента на отказ. А операторът и всички части на машината изиграха добра защита. Опционално серво и задвижване за подобряване на точността на позициониране на задната (X)ос.

КОНФИГУРАЦИЯ

CNC система за управление: Estun E21S Control от Nanjing

Електрически компоненти: Schneider Electrical от френски

Главен двигател: марка Siemens от Германия

Сензор за измерване на ъгъл: OPKON от марка Türkçe

Инверторно задвижване: Тайван DELTA серво мотор и задвижваща система

PLC: Schneider Electrical от френски

Режещи остриета: Shark Toolings от Китай

Хидравлична система: Bosch-Rexroth от Германия

Хидравлична помпа: SUNNY от марка САЩ или еквивалентна марка

Тръбен съединител: марка EMB от Германия

Сачмено-винтова шайба/ Водач на обшивката: HIWIN от района на Тайван

12 мм 3200 мм хидравлична машина за рязане на гилотина Cnc машина за рязане на стоманени листове

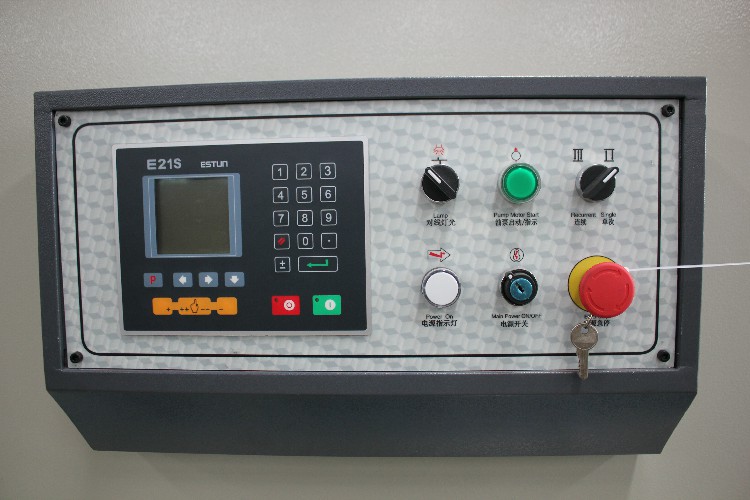

Контролер E21S

* Заден габарит и контрол на блока
* Управление за общи AC двигатели, честотен инвертор
* Интелигентно позициониране
* Борсов брояч
* Настройка на времето за задържане/декомпресия
* Програмна памет до 40 програми
* До 25 стъпки на програма
* Едностранно позициониране
* Функция за прибиране
* Едно ключово архивиране/възстановяване на параметри
* мм/инч
* китайски/английски

12 мм 3200 мм хидравлична машина за рязане на гилотина Cnc машина за рязане на стоманени листове

ЧЗВ

1. Въпрос: Виждаме много китайски марки на пазара, всички ли са производители? Какво ще кажете за KEC/yaduan?

О: Вярно е, че сред всички тези китайски марки повечето от тях са търговски марки.
Но KEC/yaduan е истинският производител, който произвежда хидравлични абканти и машини за ножици от 2008 г.

2. Въпрос: Как да получите точна оферта от KEC?

О: Просто ни предоставете подробностите за материала, максималната дебелина и максималната ширина, с които искате да работите.

3. Q: Можете ли да направите OEM услуга?

О: Разбира се. вашият дизайн или други изисквания са приети, вашето собствено лого може да бъде поставено върху машината.

4. В: Каква е цената за доставка от Китай до вашата страна?

О: Можем да изпратим машината до вашето пристанище или адрес на вратата по море.

Моля, любезно ни кажете най-близкото пристанище или адрес с пощенски код.

Работим с няколко надеждни спедиторски агенти, за да организираме глобална доставка по много начини.

5. В: Какво е средното време за изпълнение?

О: За наличности времето за доставка е около 7 дни. За масово производство времето за доставка е 20-30 дни след получаване на депозита. Сроковете за изпълнение влизат в сила след получаване на депозита. Ако нашите срокове за доставка не отговарят на вашия краен срок, можем да организираме специално спешно производство, така че да хванем нашия краен срок. Във всички случаи ще се опитаме да отговорим на вашите нужди. В повечето случаи можем да управляваме бърза доставка.

6. В: Можете ли да предоставите съответната документация за доставка?

О: Да, можем да предоставим повечето документи, включително
Товарителница;
Сертификати за анализ/съответствие;
CE сертификат, COC сертификат;
Застраховка;
Страна на произход;
Фактура;
Опаковъчен лист и други документи за износ, каквито се изискват.

7. Q: Приемате ли LC плащане?

О: Да, обикновено нашето плащане е 30% 70% T/T, LC плащането също е приемливо

8. Въпрос: Как да работите с поръчаните машини?

О: Видеоклиповете на машините преди изпращане в нашата фабрика ще ви бъдат изпратени директно.

9. В: Какво ще кажете за услугата за пускане в експлоатация?

О: Можем да предложим услуга за въвеждане в експлоатация, купувачът трябва да си позволи самолетни билети.

10. В: Каква е гаранцията за продукта?

О: Обикновено 3 години. Нашият ангажимент е вашето удовлетворение от нашите продукти. В гаранция или не, културата на нашата компания е да адресира и разрешава всички проблеми на клиентите за удовлетворение на всички.

11. В: Гарантирате ли безопасна и сигурна доставка на продукти?

О: Да, ние винаги използваме висококачествени експортни опаковки. Ние също така използваме специализирани солидни опаковки за опасни товари и валидирани спедитори за хладилни складове за чувствителни към температура артикули. Специални опаковки и нестандартни изисквания за опаковане се таксуват допълнително.

Подробности

  • Макс. Ширина на рязане (mm): 3200
  • Макс. Дебелина на рязане (мм): 12 мм
  • Автоматично ниво: Напълно автоматично
  • Ъгъл на срязване: 1,5 градуса
  • Дължина на острието (мм): 2400 мм
  • Ход на задния упор (mm): 20 - 600 mm
  • Дълбочина на гърлото (мм): 150 мм
  • Състояние: Ново
  • Мощност (kW): 18,5 kW
  • Тегло (KG): 10800 KG
  • Напрежение: 380V/50HZ/3PH
  • Размери (Д*Ш*В): 3880*2150*2000
  • Година: 2021
  • Гаранция: 3 години
  • Ключови точки за продажба: Висока точност
  • Приложими отрасли: магазини за строителни материали, работилници за ремонт на машини, производствени предприятия, строителни работи, енергетика и минно дело
  • Местоположение на шоурума: Канада, Обединеното кралство, Съединените щати, Франция, Германия, Русия, Япония, Австралия
  • Тип маркетинг: Нов продукт 2021 г
  • Доклад от изпитване на машината: Предоставен
  • Видео изходящ преглед: Осигурен
  • Гаранция на основните компоненти: 3 години
  • Основни компоненти: лагер, двигател, помпа, зъбно колело, PLC, съд под налягане, двигател, скоростна кутия
  • Система за управление: Estun E21 NC Control
  • Режещ материал: метална неръждаема стомана въглеродна стомана
  • Осигурено следпродажбено обслужване: Безплатни резервни части, Инсталиране на място, въвеждане в експлоатация и обучение, Поддръжка и ремонт на място, Онлайн поддръжка, Видео техническа поддръжка
  • Следгаранционно обслужване: Видео техническа поддръжка, Онлайн поддръжка, Резервни части, Поддръжка и ремонт на място
  • Локално местоположение на услугата: Канада, Обединеното кралство, Съединените щати, Франция, Пакистан, Мексико, Русия, Австралия, Южна Африка
  • Сертификация: CE
